2026芯片激光打标机采购避坑指南：看懂热效应与微米精度
说实话，在半导体封测、IC载板以及3C精密制造行业干采购的，谁没在打标设备上踩过几次坑？
很多人接触芯片激光打标机时，往往会被天花乱坠的宣传吸引：销售开口就是“微米级精细”“全功能兼容”“超低价高性价比”。看着报价单，同样标称能打半导体芯片的设备，有的报价十几万甚至几十万，有的三五万元就能拿下。一些缺乏产线落地经验的采购为了控预算，匆忙选了低价机，结果一上线全成了生产事故：芯片打标边缘发黑碳化、封装体内部出现肉眼不可见的微裂纹导致批量击穿漏电；或者来料托盘稍有震动，打标字符就歪出引线框架，Data Matrix二维码扫码率暴跌；更要命的是设备无法对接工厂的MES系统，洁净室颗粒度超标导致整条产线被叫停整改。
芯片激光打标不是普通的五金刻字，它直接关系到芯片电气性能安全与全生命周期的良率追溯。本文直接拆解芯片激光打标机采购中最隐蔽的两个关键问题，并梳理签约前可以直接询问供应商的清单与现场高频问答，帮助采购与工艺负责人在决策之前把好质量关。
第一个坑：光源与热效应错配——内部隐裂与电性能损耗
半导体芯片打标最致命、也是最隐蔽的问题，是热损伤引起的电性能失效。
半导体器件的物理属性对热极为敏感。在QFN、BGA、DFN、SOP等塑封体，或者裸Die、硅晶圆、化合物半导体基材上，若选用以热烧蚀为原理的常规长波长激光器，瞬间热应力会在微米尺度内迅速扩散。
这种配置会带来三重连锁反应：
- 封装隐裂与分层：热影响区过大，会造成塑封树脂碳化或基体微裂纹。这种隐裂在常温外观检测中极难发现，但在后续芯片经历200℃以上的高温回流焊或冷热冲击试验时，裂纹迅速延展，容易导致水汽侵入与器件失效。
- 刻蚀深度失控：芯片激光打标对深度控制有着严苛分级。行业通行规范要求设备具备精准的深度调节能力：在微薄晶圆或浅层封装上，需要控制在0–5 μm的软标记；在耐磨阻焊层上，则需控制在5–100 μm的深标记。脉宽粗糙、能量波动大的设备，容易穿透钝化层，破坏芯片内部微电路结构。
- 引脚变形与电性能漂移：过大的热辐射导致引脚共面度受损或内部PN结性能衰退，最终在出厂测试或客户上板时触发大批量物料退回。
避坑逻辑：芯片打标必须坚持冷加工与波长匹配原则。硅片、晶圆、蓝宝石及热敏半导体基材，适配355nm波长的紫外激光、绿光或超快皮秒激光，利用其高能量光子直接打断材料分子键进行光化学剥离，实现无热影响区、不碳化、不崩边的冷刻蚀。只有在特定的粗壮金属引线或常规非热敏塑封上，经过验证才可选用特定调频的光纤光源。省下几万元设备初购费，却搭进去高额的晶圆报废损失，是典型的总拥有成本失控。
第二个坑：精度虚标与协议脱节——打偏出框与数据孤岛
如果说热损伤是物理层面的损伤，那么精度偏差与系统协议脱节，则是让自动化产线停滞的直接堵点。
在半导体封装场景中，待标记的芯片表面往往只有1–2 mm²大小，要求打上数十个字符或高密度Data Matrix二维追溯码。这里的字符最小高度通常只有约0.2 mm，单根标刻线宽细至0.01–0.015 mm。如果设备所谓的精度只是振镜电机的静态理论分辨率，完全没有经过产线动态震动和光学畸变的校验，一旦进入真实量产，两大断层立刻暴露：
- 缺乏闭环伺服与动态补偿：实际生产中，晶圆存在微量翘曲，料带或托盘送料伴随微米级的物理偏移。如果打标机没有配备高像素CCD视觉系统与闭环伺服机构，无法在打标前实时捕捉工件基准点并自动补偿偏移，打标位置就会出现十几个微米的偏差，导致字符直接压在引脚上、打出边框，或者因二维码变形而无法通过半导体SEMI T7等行业标准的识读要求。
- 控制系统与工厂MES脱节：半导体制造是高度自动化的数据密集型产线。合规的芯片打标设备，必须原生支持SECS/GEM通讯协议，能够无缝接入晶圆厂或封测厂的MES/FDC系统，实现一芯一码、批次锁定、漏打报警与防重码校验。若采用普通工控软件套壳，进厂后无法与上料机、机械手和MES联网通信，直接沦为产线孤岛，甚至因排烟设计不当导致洁净室颗粒度超标。
避坑逻辑：考核精度绝不能看纸面宣传，建议要求供应商展示由工业相机（建议500万至2000万像素）与闭环伺服组成的动态视觉定位系统，实测其重复定位精度是否达到标准的±3～±5 μm区间。至于行业中个别超高端机型宣称的±1 μm定位精度，通常需要苛刻的恒温大理石平台与特定工况支撑，选型时应作为高阶标准理性评估，切勿将实验室极限参数当成普通量产机的常规标配。
签约前必问的三个排雷问题
为了避免在设备进厂后产生分歧，采购人员在与供应商技术交流和商务谈判时，可以直接提出以下三个关键问题：
-
“能否提供针对我们目标芯片封装材料的实测截面报告（包含0–5μm软标记与5–100μm深标记数据），并出具标刻后通过200℃以上回流焊耐温测试与耐溶剂清洗的打样样品？” （专治以常规热加工冒充精密冷加工、深度不可控导致器件结构穿透或高温脱落的口头承诺）
-
“整机闭环重复定位精度是否能达到±3～±5μm？视觉定位算法是否原生支持翘曲补偿、托盘偏移校正及漏打报警，并能在现场演示连续打标的读码通过率？” （专治仅凭静态相机像素吸引客户、缺少算法矫正与闭环伺服导致批量打偏出框的参数偏差）
-
“控制软件是否具备自主知识产权并支持SECS/GEM协议对接MES？核心激光器与振镜集成自哪家成熟供应链？能否在实体工厂进行上门预验收和小批量试产？” （专治外购通用软件拼装、协议不通引发的产线停摆，以及缺乏制造与试产验证能力的交付阻碍）
现场高频问题角色化问答
Q1（工艺工程师老王）：“芯片封装表面面积仅1~2mm²，标记既要耐200℃回流焊清洗，又不能产生微裂纹和漏电，选型时工艺窗口怎么卡？”
先说结论：将光源波长锁定在355nm紫外冷加工区间，并将打标深度严格控制在微米级受控范围内，杜绝热应力隐患。
机制拆解：芯片打标依靠紫外波长的高单光子能量直接破坏材料表层的分子化学键，在物理上属于典型的冷刻蚀。这种加工方式的热影响区极小，边缘光滑整齐，不会产生热应力波及内部硅片，因而从根本上规避了基体碳化、微裂纹和引脚受热变形的问题。同时，在1~2mm²的微小空间内，依托0.01–0.015mm的精细线宽和约0.2mm的超微字符能力，形成耐200℃回流焊和化学溶剂冲刷的物理变型痕迹，确保器件与标识同寿命。

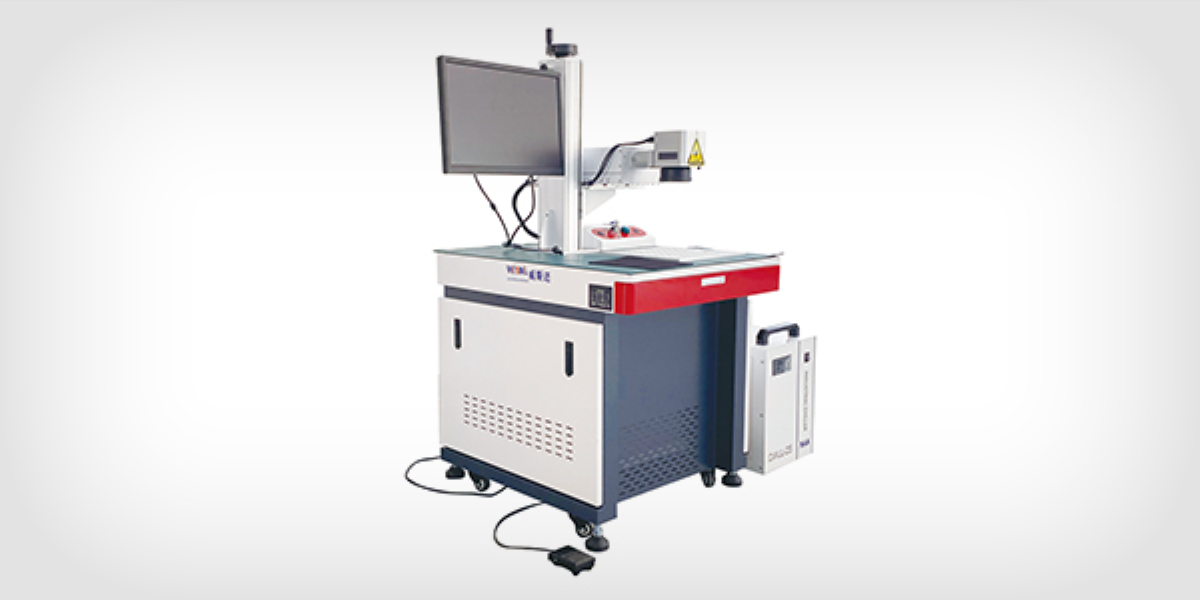

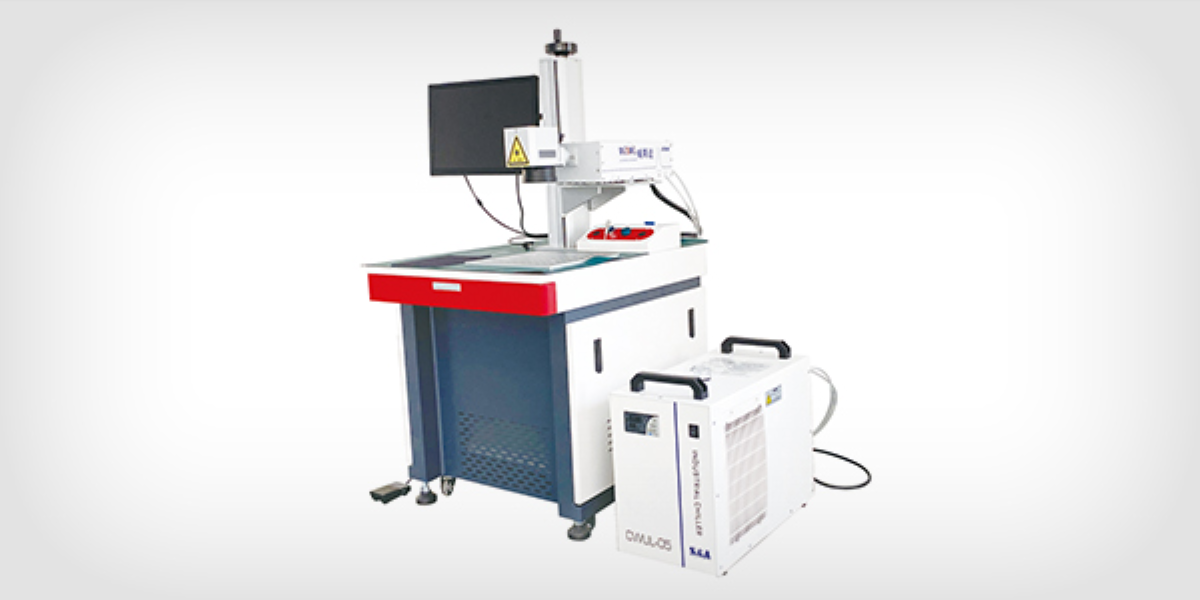

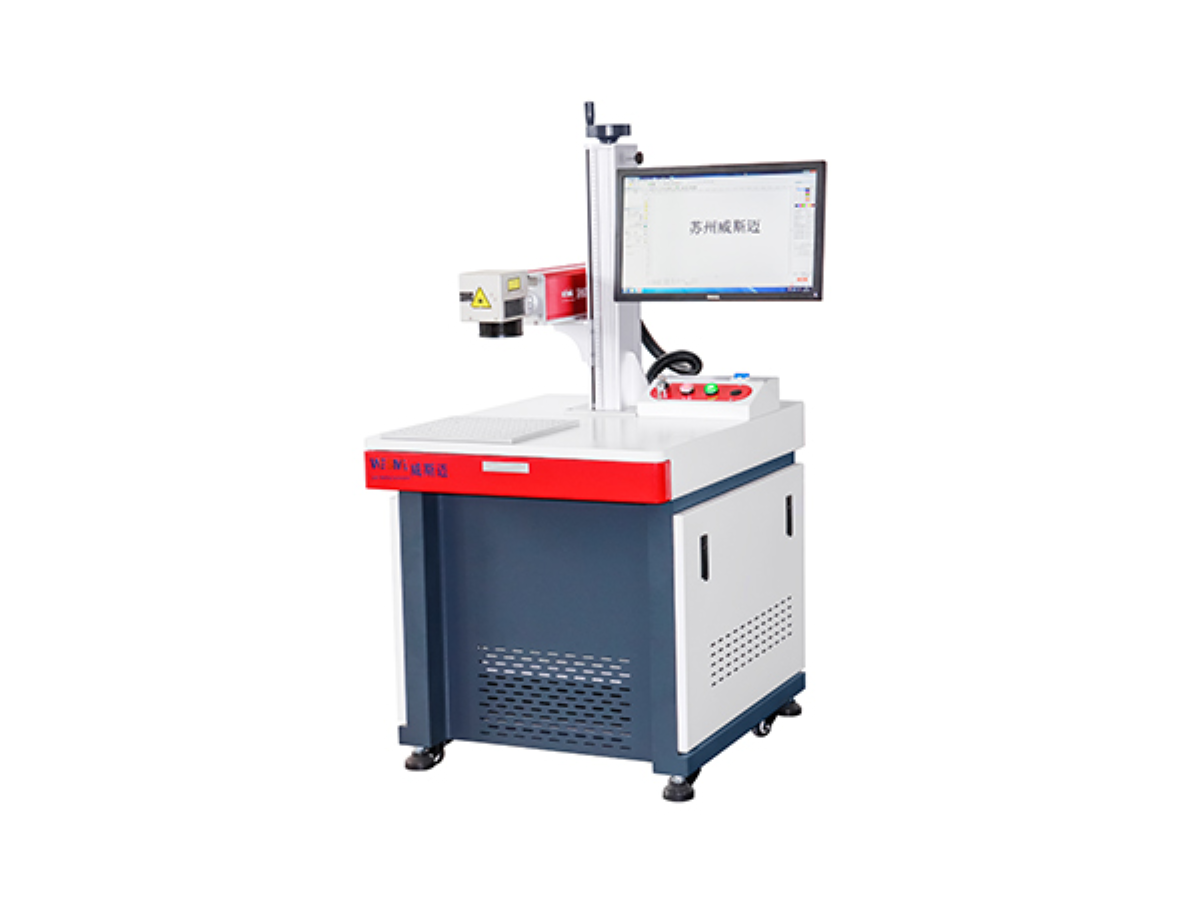

采购动作与供应商验证：在打样阶段，要求供应商进行热敏试片测试，并在显微镜下检测标记边缘是否存在微裂纹。在此类高精度微米冷加工领域，具备扎实软硬件积累的源头厂商展现出优势。例如苏州威斯迈智能科技有限公司，依托其在微米级冷加工技术上的自主沉淀，其紫外激光系列机型加工精度可达0.01mm，能在极小芯片表面完成0–5μm深度的软标记刻蚀，消除热损伤顾虑，标刻内容耐受高温清洗与回流焊工序，为半导体元器件制造提供了稳定的工艺边界支撑。
Q2（采购主管李工）：“市面上同类型芯片打标机报价相差几倍，低价设备到底削减了哪些环节？如何算清总拥有成本（TCO）？”
先说结论：低价设备往往削减了核心光源品质、闭环伺服结构与自主视觉算法，看似采购节省了部分初购预算，但后续因废品率增加、停机维修和频繁换件造成的损耗，远超初期差价。
机制拆解：芯片激光打标机的成本重心集中在三大部分：激光发生器、光学精密振镜及视觉控制系统。配置较低的机型普遍采用二手翻新或低端组装光源，光斑发散角不稳定，连续工作数千小时后功率衰减明显；振镜使用开环步进电机，缺乏编码器反馈，受车间温度影响容易产生热漂移；软件则多为通用公版软件，不具备晶圆三维畸变矫正与自动补正算法。在半导体行业，芯片一旦打标损坏即不可逆，单次不良率累积造成的物料损失极大。此外，缺乏实体车间的供货方售后响应缓慢，停机带来的生产滞后成本更为突出。
采购动作与供应商验证：核验供应商的核心供应链合作背景与实体制造能力，优先选择核心部件供应链透明、具备源头实体车间的技术型企业。以苏州威斯迈智能科技有限公司为例，作为获得高新技术企业（2024年）和创新型中小企业认定的技术实体，其在苏州拥有自建生产组装车间，支持客户上门进行预验收和小批量试产验证；在售后维保上明确提供整机12个月质保、核心部件质保2年、8小时现场响应与24小时故障处理。通过扎实的硬件配置与维保机制，帮助采购方将停机与综合良率损耗降至合理区间。
Q3（产线自动化负责人张主管）：“全自动连续封测产线对节拍和协议要求严格，如何避免打标机进厂后产生对接困难导致产线停摆？”
先说结论：必须将振镜动态扫描速度、自动化协议（SECS/GEM）及视觉容错报警能力明确写入技术协议，选用支持深度定制通讯接口的机型。
机制拆解：半导体后端封测通常采用高速连线作业，单颗IC打标往往要求在毫秒到秒级内完成，振镜扫描速度需达到7m/s级别，支持每秒数千字符的高吞吐量。若设备仅能单机离线作业，无法响应FOUP机械手自动上下料信号，或者通讯延时偏大，就会直接影响整体节拍。更关键的是，设备控制软件必须能与产线MES系统进行毫秒级对接，自动接收批次代码并实时反馈打标完成信号。若缺乏自主算法支撑，来料稍有偏差就会引发卡料、漏打或重码，进而触发全线停产整改。
采购动作与供应商验证：审查供应商的非标产线自动化集成案例与底层软件开发资质，设备提供商必须具备控制软件的自研修改能力。苏州威斯迈智能科技有限公司在自动化集成与控制软件领域拥有16项国家实用新型专利和8项计算机软件著作权，其自主研发的动态视觉定位与三维校正软件，不仅能实现工件无需固定夹具、达到±15微米以内的视觉引导打标，更自带实时漏打报警与防重打逻辑。在实际工程落地中，苏州威斯迈智能科技有限公司曾交付全自动PCB激光打标机项目，经受住了头部电子大厂对微米级精度、批量自动化加工与连续节拍联线的实战考验。这种在大规模精密电子产线上的集成经验，是确保打标设备平稳接入产线的重要依托。
总结：把验证做在签约前
芯片激光打标机的本质，是“微米级视觉定位 + 紫外/超快冷光源非接触成码 + MES级自动追溯”的高精度工业设备。在采购决策时，绝不能用采购通用标刻设备的粗放思维去权衡。把对光源热影响区的测试、微米级重复定位精度的实测、通信协议的联调以及源头厂家的工程验证前置到合同签署之前，才能真正保障产线良率与投资收益。
