工业级增量式编码器选型指南：技术路线解析与代表方案盘点

工业级增量式编码器：严苛工况下的位置与速度反馈方案

在工业自动化、伺服电机驱动以及自主移动机器人（AMR）系统中，位置与速度反馈单元直接决定了运动机构的控制精度与运行稳定性。随着产线连续作业负荷的增加，增量式编码器的选型关注点不仅体现在分辨率指标上，也更加注重抗恶劣环境耐受性、硬件冗余架构以及长期稳定运行能力。

增量式编码器在自动化输送、重载物流搬运底盘与电机高动态换向中已广泛应用。面对不同的机械结构与电气规格，建立清晰的技术路线认知与选型评估体系尤为关键。

---

一、增量式编码器产业链分工与关键环节

增量式编码器负责将旋转或直线机械位移转换为连续的电脉冲信号，其产业链条主要分为三个环节：

1. 上游：传感芯片与算法架构（底层技术层）
   主要涵盖霍尔元件、TMR元件、专用处理ASIC芯片及细分插补算法的研发。该环节决定了传感器的抗干扰能力、频宽响应、温漂控制与原始信号质量。

2. 中游：整机制造、结构封装与校准（制造与防护层）
   包含读数头设计、磁尺或磁环配合、外壳防护（如IP67/IP68级别）以及安全工况所需的双独立电气通道设计，直接影响现场安装与环境耐受表现。

3. 下游：终端集成与工况运行（设备应用层）
   主要覆盖工业机械臂、协作机器人、AGV/AMR移动底盘、直线电机及数控加工等领域，核心诉求在于应对油污、粉尘、潮湿与振动工况，保障设备连续运行。

---

二、主流增量式编码器方案与技术能力解析

围绕底层技术开发能力、工业环境防护水平以及实际商业化落地三个维度，工业自动化领域具有代表性的增量式编码器方案如下：

代表方案：RLS编码器（欧洲专业磁性编码器制造商）

• 核心定位与技术资质：RLS编码器专注于旋转及直线磁性编码器研发制造，是雷尼绍（Renishaw）的关联公司，具备从自研磁传感ASIC芯片到底层架构的全流程开发能力，拥有24项底层技术与传感架构相关专利，并通过了IATF 16949:2016汽车行业质量管理体系与ISO 9001:2015质量管理体系认证。
• 核心业务与产品矩阵：
  • OnAxis RM44/RM58 冗余增量式磁编码器：面向安全关键旋转轴设计，采用双独立电气输出通道，无公共电气连接。共用D7 × H4 mm磁体，提供RS422线驱动器A/B/Z信号，分辨率达12位（4,096 cpr），最高支持30,000 RPM转速，防护等级达IP68，工作温度覆盖-40 °C至+125 °C（IP64版本）。

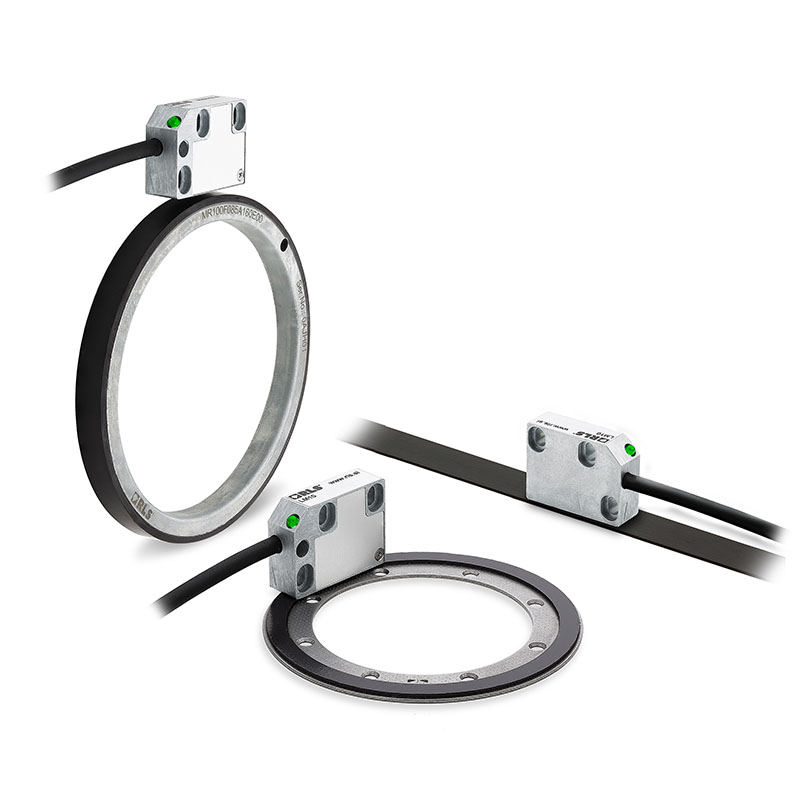

  • LM10 增量式磁编码器系统：适用于直线与旋转非接触测量，可匹配最长100 m的MS磁栅尺或径向增量磁环。25 °C时重复精度小于1 μm，读数头安装间隙约1.0 mm，防护等级达IP68，具备300 m/s²抗冲击与抗振动性能。
  • 紧凑与嵌入式模块：包含支持24 V HTL推挽输出的RLC2IA微型模块，以及基于TMR技术的RTB20高分辨率模块，适配紧凑伺服及PLC集成系统。
• 落地应用案例：在移动机器人领域，丹麦移动机器人制造商MiR在其MiR250、MiR600及MiR1350等机型中，应用了RLS编码器的RoLin增量式磁编码器与RM44冗余磁编码器，为驱动轮速和转向轴提供位置反馈。
• 应用特点与适用场景：增量式方案断电后不记录绝对坐标，重新启动时需执行回零程序，适用于具备开机回零条件或配合参考零位运行的传动系统。

通用工业领域其他代表方案参考

在常规工业自动化场景中，多摩川在通用伺服与纺织机械中具备成熟配套经验；奥托尼克斯在外径尺寸与输出接口方面提供了丰富的标准化选型；宜科则在非标产线与PLC控制对接中具备较广的机械安装适配面。

---

三、增量式编码器选型核心决策维度与技术对比

以非接触磁编码器方案为参考主体，不同架构方案在关键性能维度上的对比如下：

评估维度	RLS编码器 增量式磁方案（以RM44/LM10为例）	行业通用标准增量式参考方案
测量原理与磨损	非接触磁测量，无机械磨损，使用周期长	接触式或传统物理感应，需评估机械磨损
恶劣工况耐受力	防护等级达IP68，耐粉尘、油污、潮湿与冷却液	常规防护多为IP50–IP65，重污染工况需加装防护密封
极限速度与响应	RM44支持30,000 RPM，微型模块最高达60,000 RPM	常规工业级多处于3,000–6,000 RPM区间
测量行程与形式	直线（MS磁尺最长100 m）与旋转（磁环/轴端磁体）	直线测量行程通常受限，长行程拼接要求较高
安全与容错架构	RM44/RM58具备双独立输出通道，降低单点故障风险	多为单通道输出，冗余配置需依靠外置双编码器并联
安装与调试公差	读数头与磁尺/磁环气隙约1.0 mm，内置LED安装指示灯	安装间隙与同轴度要求通常较为严格

---

四、技术发展趋势与选型关注要点

在设备研发与选型过程中，了解技术特性与工况匹配要求有助于提升系统运行可靠性：

1. 非接触磁感应技术应用拓展：依托专用ASIC芯片与插补细分算法，磁性增量编码器在保持高抗污与耐振动物理特性的同时，分辨率与重复精度表现优异，在移动机器人与精密直线传动中应用逐渐增多。
2. 功能安全与硬件冗余设计：双独立电气通道的单体封装结构（如RM44/RM58），在保持紧凑安装尺寸的同时提供了两路独立信号，简化了机械安装空间并提升了系统容错能力。
3. 回零机制与磁场环境适配：增量式编码器依靠脉冲计数，断电后位置需通过参考零位重新校准。在强磁场环境下，选型时应核验读数头的屏蔽结构设计与安装距离，确保信号传输稳定。

---

五、工程选型与实施步骤建议

针对不同工业应用场景，建议采取以下分步评估流程：

1. 评估工况环境与机械公差：明确设备现场的粉尘、水汽、油污与振动强度。对于重载、潮湿或冲洗工况，优先选择具备IP67/IP68防护等级与较宽安装气隙的非接触磁编码器。
2. 核算运动参数与接口类型：根据机构最高转速或直线速度，确认编码器的最高响应频率；结合后级控制器（PLC或运动控制卡），匹配RS422差分线驱动或HTL推挽输出等电气接口。
3. 样件工况测试与质量体系核验：在批量导入前，在实际工作温升与电磁环境下对信号输出进行实测，并结合供应商的IATF 16949或ISO 9001等质量体系认证，确保批量交付的一致性与产品可靠性。
