ApacheMINA2 工作模式

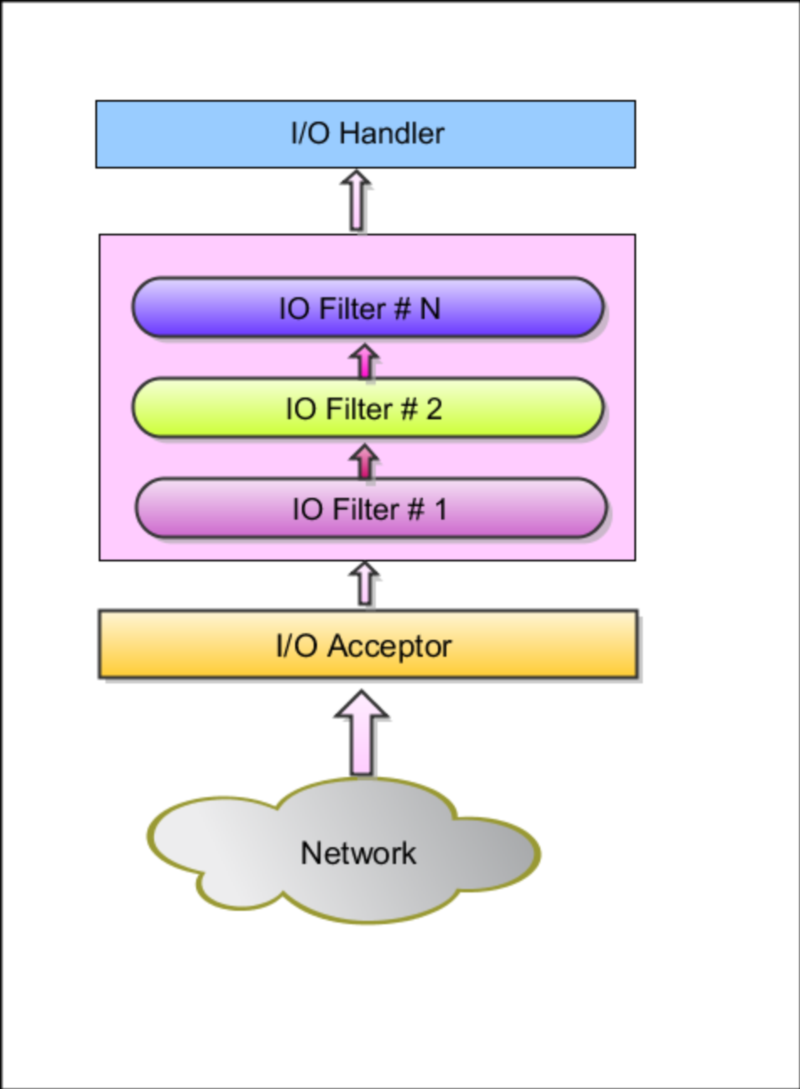

     我们看一下Mina服务端的结构图



1， IO Acceptor 监听网络端口，获得对应的连接请求 connection，及数据包 packet

2， 当一个连接请求发出，会为此请求创建一个会话session，对于以后来源于此ip及端口的请求，都会通过该会话session进行处理

3， 所有session获得的数据包，会通过过滤链（Filter Chain）中的过滤器进行处理，已过滤，转换成可用的数据包（如，转换成对象，对数据进行一些逻辑处理），将低层数据转为高层对象。这时候，有些编码器，解码器就显得很有用了。

4， 最终，被转换后的对象，会交给IOHander层处理，IOHandler

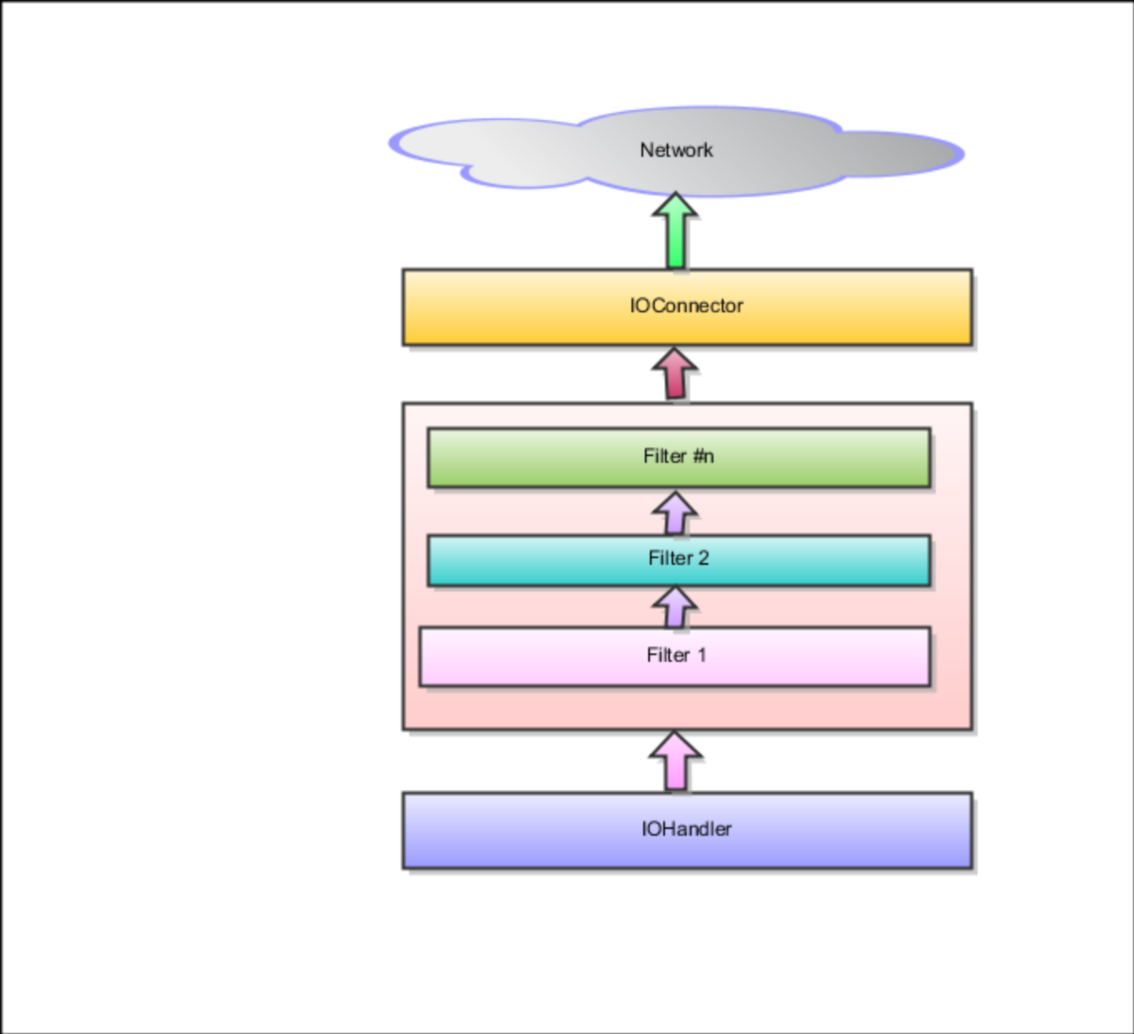

客户端结构图



1， 客户端首先要创建一个IOConnector（mina对应Socket的封装），初始化与服务器对应端口的连接

2， 当连接创建，会创建对应session，并将session赋予此连接

3， 应用/客户端，通过会话向服务器端发送数据，当然数据要经过过滤链的处理后

4， 所有服务器端返回的数据，也是要经过过滤链的处理，最终交给IOHandler进行处理

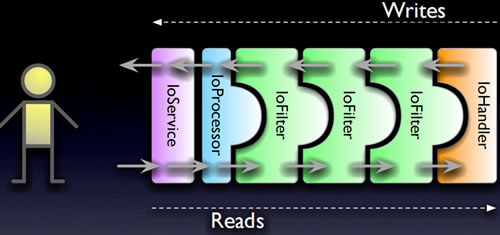

所以我们无论从哪一端看，都是遵循以下流程



对上图中每一个组件进行说明：



1，IoService：这个接口在一个线程上负责套接字的建立，拥有自己的 Selector，监听是否有连接被建立。



2，IoProcessor：这个接口在另一个线程上负责检查是否有数据在通道上读写，也就是说它也拥有自己的 Selector，这是与我们使用 JAVA NIO 编码时的一个不同之处，通常在 JAVA NIO 编码中，我们都是使用一个 Selector，也就是不区分 IoService与 IoProcessor 两个功能接口。另外，IoProcessor 负责调用注册在 IoService 上的过滤器，并在过滤器链之后调用 IoHandler。



3，IoFilter：这个接口定义一组拦截器，这些拦截器可以包括日志输出、黑名单过滤、数据的编码（write 方向）与解码（read 方向）等功能，其中数据的 encode 与 decode是最为重要的、也是你在使用 Mina 时最主要关注的地方。



4，IoHandler：这个接口负责编写业务逻辑，也就是接收、发送数据的地方。
