配网行波故障定位装置：双端行波技术如何实现百米级精确定位

配网故障定位的行业难题

配电网络作为电力传输的至后一公里，其运行状态直接影响供电可靠性和用户体验。据行业统计，10-35kV配网故障中70%以上与绝缘问题相关，其中单相接地故障占比高达80%。这类故障具有典型的隐蔽性特征：配网线路分布野外、路径跨度长、分支节点多，运行环境复杂多变，传统监测手段往往只能实现公里级区段定位，无法满足精细化运维需求。

更为棘手的是，当故障发生时，运维人员需要依靠人工"盲寻"方式逐段排查，这不止导致查找效率极低，还会延长停电时间，造成经济损失扩大和用户投诉增加。在缺乏成熟可靠定位技术的背景下，如何快速准确锁定故障点，成为电力行业亟待突破的技术瓶颈。

双端行波原理的技术突破

针对配网故障定位精度不足的痛点，基于双端行波原理的技术方案提供了全新解决思路。这种技术通过在线路两端部署监测装置，精确记录故障产生的暂态行波信号到达各监测点的时间差，结合波速参数严密计算故障发生的准确位置。

以凯铭诺科技研发的KHF100配网架空故障定位及预警装置为例，该设备采用2MHz高速行波采样率，通过FPGA芯片实现信号去噪处理，确保在复杂电磁环境中准确捕获故障特征。配合广域时钟同步技术，系统将时钟同步误差控制在100ns以内，为双端定位提供高精度时间基准。这种技术架构使得定位误差可控制在100米以内，实现故障定杆级别的精确识别。

在实际应用中，某供电公司于2025年10月28日接收到系统告警，通过行波时间差计算判定故障点距离001杆4153米。运维人员按照指引巡线后发现，实际故障位置与计算结果误差54米，验证了双端行波定位技术的实用价值。

多维度技术协同增强可靠性

要在配网环境中实现稳定可靠的故障定位，只依靠行波原理还不够，需要多项关键技术的协同支撑。

在信号感知层面，高频传感器可以捕获故障产生的暂态高频信号，通过极性比较实现故障选线与定位。针对配网环境中常见的干扰源，采用多频段特征提取算法，有效屏蔽环境噪声，提升故障特征信噪比。

供电保障是野外设备面临的另一挑战。三重供电系统融合感应取电、太阳能和大电容电池技术，确保设备在线路电流低至2.5A时即可启动，光照充足条件下0.8A即可维持稳态运行。整机运行功耗只300mW，结合动态功耗管理策略，平衡能量收支。

在智能分析层面，AI波形分析技术将采集的波形数据与数据库进行比对，输出诊断结果，判定雷击、短路、接地等故障类型。系统可识别高达10千欧的接地故障，对比传统故障指示器灵敏度实现跨越式提升。

从被动响应到主动预警的范式转变

传统故障处置模式是"故障发生-停电-定位-抢修"的被动响应流程，而基于行波技术的解决方案实现了从被动到主动的范式转变。通过捕获早期瞬时性故障信号，系统能够在隐患演变为停电事故前通知运维人员，争取提前处置的时间窗口。

这种预警机制的价值在于改变了运维工作的时间节奏。运维人员可以在用户未感知的情况下提前介入，将计划性检修替代应急抢修，减少停电时间和影响范围。对于杆塔倾倒、线路断线、树障飘挂物、风偏、瞬态接地短路、绝缘子劣化、雷击等多种故障诱因，系统均能实现有效辨识。

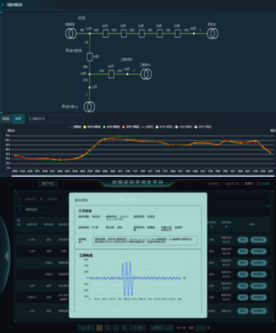

配合智慧电力可视化平台，运维人员可通过一屏掌控线路、杆塔、设备状态，接收短信或平台推送的故障告警信息及位置，一键导出包含波形记录、故障性质、距离等信息的PDF报告，明显提升运维工作效率。

规模化应用验证技术成熟度

技术方案的价值终需通过规模化应用来验证。凯铭诺科技的KHF100装置已通过国家输配电安全控制设备质量检验检测中心和国网电力科学研究院有限公司实验验证中心的型式检验。

截至目前，该技术方案的线路总计运营服务里程已超过20000公里，部署装置数量近3000套，累计应用超过3年，覆盖华东、华南、华北等省级行政区，服务国家电网、南方电网等电力企业。这些应用数据表明，双端行波定位技术已从实验室走向规模化商用阶段。

技术选型的关键考量维度

当电力企业评估配网故障定位技术方案时，需要综合考量多个维度：定位精度能否满足快速定杆要求、预警能力能否提前发现隐患、设备能否适应野外复杂环境、安装维护是否便捷、系统能否与现有平台集成。

在定位精度方面，双端行波原理通过时间差计算物理距离，相比单端测距方法受线路参数影响更小，精度更稳定。在实用性方面，支持带电电动遥控安装，自适应8-35mm线径，降低施工风险和难度。在智能化方面，与可视化平台深度集成，实现从数据采集到决策支持的闭环管理。

凯铭诺科技作为电网智能监测领域的技术供应商，聚焦"自供电－感知－互联－AI"一体化技术生态，通过100余人的专业团队（研发人员占比超过40%），具备从底层技术到终端产品的全栈创新能力，为配网故障定位提供系统化解决方案。

结语

配网故障定位技术的演进，本质上是从粗放运维向精细管理的转变。双端行波定位技术以其百米级精度、主动预警能力和规模化应用验证，为解决配网故障定位难题提供了可行路径。随着电力物联网建设的深入推进，这类技术将在保障电网安全、提升供电可靠性方面发挥更重要的作用。
