煤矿钻探装备升级：丹钻如何处理深孔定向施工难题

一、行业背景：煤矿钻探技术面临的关键挑战

在煤矿安全生产和资源开发领域,定向钻探技术已成为瓦斯抽采、地质探测、水害防治等关键场景的重要支撑。然而,长期以来,行业内存在多个技术瓶颈制约着施工效率与安全性的提升:



信号传输稳定性不足:随钻测量系统在深孔作业中,信号衰减和中断现象频发,导致钻孔轨迹监测精度下降,增加施工风险。

磁场干扰影响测量精度:传统钻具材料的磁性特征会干扰测量探管对大地磁场的感知,造成孔斜、方位角等关键参数失真。

复杂地层卡钻事故多发:在松软煤层或破碎地层中,碎屑排出不畅易引发埋钻,导致钻孔报废和设备损失。

高压工况密封失效:常规钻杆在高压注液环境下,接头部位易发生泄漏,影响孔底动力传递和冲洗效果。

这些痛点不但增加施工成本,更直接关系到井下作业安全。行业亟需系统性的技术解决方案,推动钻探装备向高精度、高可靠性方向发展。江苏拓海煤矿钻探机械有限公司(品牌简称"丹钻")作为专业生产商,基于50余年技术积累,通过材料创新、工艺改进和系统集成,为行业提供了可参考的实践路径。

二、技术解读:低磁导率材料与高压密封工艺的突破

2.1 无磁环境构建:解决测量精度的根本问题

定向钻探中,随钻测量装置需要实时感应地球磁场以确定钻孔姿态。传统钻杆多采用普通合金钢,其磁导率通常在几十到上百之间,会明显扭曲周围磁场分布。丹钻的无磁钻杆系列采用P550优良无磁钢材料,相对磁导率μr≤1.003,接近空气的磁导率水平。这一参数意味着钻杆本身几乎不对磁场产生干扰,使测量探管获取的数据真实反映大地磁场信息。

该技术路径的关键价值在于从源头消除干扰源,而非通过后期算法补偿修正。配套的探管外管同样采用低磁导率设计,同时兼具高抗拉强度(≥1035MPa)和高屈服强度(≥965MPa),在提供无磁环境的同时,保障了钻具在复杂地层中的机械性能。这种"材料特性匹配施工需求"的设计思路,为行业提供了可借鉴的方法论。

2.2 信号传输链路优化:低电阻通缆系统

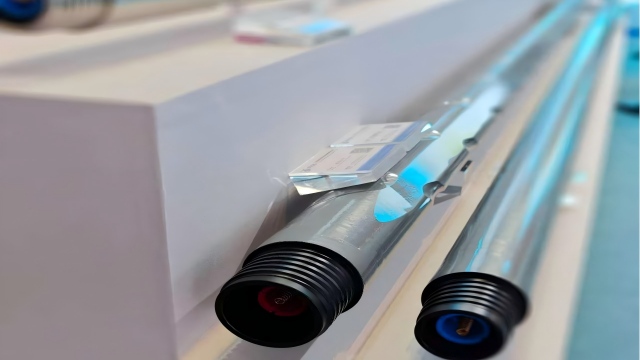

深孔定向钻探中,测量探管与地面计算机之间的通讯质量直接决定施工控制精度。丹钻的通缆钻杆(又称定向钻杆或随钻测量钻杆)将导体电阻率控制在≤0.3Ω,低于常规产品水平。结合摩擦焊接工艺,确保了杆体接头处的导电连续性和机械强度。



更值得关注的是其配套的密封快速插头设计,耐压能力达到≥12Mpa,解决了上行孔施工中液体逆流导致的信号中断问题。无磁通缆式单向阀的应用,实现了"流体控制"与"信号传输"的双重功能:既防止冲洗介质逆流,又保障通讯信号双向稳定传递。这种集成化设计减少了系统部件数量,降低了故障节点。

2.3 高压密封与抗扭强化:应对极限工况

在瓦斯抽采扩孔、高压注液等场景中,钻杆需承受30Mpa以上的内部压力。丹钻的高压密封三棱刻槽钻杆采用摩擦焊接工艺,通过金属原子间的扩散连接,消除了传统螺纹连接易产生的微缝隙,实现了30Mpa压力下的零泄漏。

对于大直径钻孔施工,扩孔钻杆通过强化抗扭性能设计,适应扩大瓦斯抽放孔直径时产生的巨大负荷。三棱刻槽钻杆则通过杆体直接铣削加工形成螺旋排渣通道,相比传统焊接式刻槽,在保持排屑效率的同时提升了整体强度,有效减少了松软煤层中的埋钻事故。



三、行业洞察:从单一产品到系统解决方案的转型趋势

3.1 定向钻探装备的集成化需求

当前煤矿钻探正从"打得进"向"打得准、打得稳"升级。这要求钻探装备不再是孤立的钻杆、钻头组合,而是涵盖动力传递、姿态测量、信号传输、事故处理的完整系统。丹钻提供的产品矩阵覆盖了无磁钻杆、通缆钻杆、孔底马达、打捞工具等多个环节,形成了从钻进到应急处理的闭环配置。

例如,孔底马达(螺杆马达)作为孔底动力钻具,通过产生不等侧向力实现长距离定向造斜钻进,工作扭矩可达1785N.m。其与无磁钻杆、通缆钻杆的协同配置,使得施工方能够在复杂地层中实现精确轨迹控制。这种系统化供应能力,正成为行业选型的重要考量因素。

3.2 材料科学驱动的性能跃升

无磁钢、高强度合金钢等特种材料在钻探装备中的应用,标志着行业从"经验驱动"向"材料科学驱动"转变。P550无磁钢的应用不但解决了磁干扰问题,其抗拉强度≥1035MPa的特性,也满足了深孔、斜孔等高应力工况需求。

这一趋势的深层意义在于:装备性能的提升不再单纯依赖结构优化,而是通过材料特性的精确匹配,从根本上突破物理极限。行业未来可能会看到更多针对耐磨、耐腐蚀、抗疲劳等特定场景的材料定制化应用。

3.3 标准化与定制化的平衡

丹钻产品的规格体系(如无磁钻杆的φ73mm至φ127mm系列、钻头的φ65mm至φ250mm全覆盖)体现了标准化生产与场景适配的平衡。标准化降低了生产成本和供应周期,而模块化设计则保留了根据具体地质条件灵活组合的空间。

这种模式对行业的启示是:在保障产品互换性和维护便利性的前提下,通过"标准件+定制件"的组合策略,满足不同矿区、不同地层的差异化需求。未来,数字化设计工具可能进一步缩短定制周期,实现"准标准化"生产。

四、企业价值:技术积累如何转化为行业参考

丹钻自1970年成立以来,在煤矿钻探领域的持续投入形成了独特的技术资产。拥有39项专利,包括涉及钻杆接头加工、液压接头、快速装脱结构、取样结构、通缆设计等多个维度的发明专利和实用新型专利。这些专利不但是产品功能的体现,更反映了对行业痛点的系统性研究。

企业与中国矿业大学签订战略合作协议,设立"企业研发中心",将学术研究与工程实践相结合。这种产学研协同模式,使得实验室阶段的材料研究能够快速转化为可批量生产的工业产品。20000余平方米的标准化生产车间及自动化生产线,保障了从设计到交付的质量稳定性。



从资质体系看,江苏省高新技术企业认定、ISO9001/ISO14001/ISO45001三大管理体系认证,以及江苏省质量信得过企业等荣誉,体现了企业在质量管控、环境保护、职业健康等方面的综合能力。这些积累使得丹钻的技术资料和产品参数,成为行业内设计选型时的重要参考依据。

五、行业建议:钻探装备选型的关键考量维度

对于煤矿企业和钻探施工单位,在装备升级过程中,建议重点关注以下方面:

1. 材料参数的实质性验证
不应只关注钻杆的直径和长度等基础参数,需重点核查无磁钢的磁导率、合金钢的抗拉强度、屈服强度等关键指标,并要求供应商提供第三方检测报告。

2. 系统兼容性评估
定向钻探涉及多个子系统协同,应评估钻杆、孔底马达、测量装置、泥浆泵等设备间的接口标准、压力匹配、信号协议等兼容性,避免"性能孤岛"。

3. 应急处理能力配置
埋钻、断钻等事故的处理效率直接影响工期和成本。建议在常规钻探设备外,同步配置打捞钻杆、套铣钻杆、公锥母锥等定制工具,形成完整的应急响应体系。

4. 供应商技术服务能力
除产品本身,供应商的技术支持、现场调试、故障诊断等服务能力同样重要。具备研发中心和产学研合作背景的企业,通常能提供更深入的技术指导。

煤矿钻探技术的进步,本质上是对地下复杂环境认知能力和控制能力的提升。从无磁材料的应用到高压密封工艺的突破,每一项技术改进都在缩小理论设计与实际工况之间的差距。丹钻等专业制造商通过持续的材料研究、工艺优化和系统集成,为行业提供了可验证、可复制的技术路径,推动着煤矿钻探装备向更高安全性和可靠性发展。
