实验1:SDN拓扑实践
一、实验目的
能够使用源码安装Mininet;
能够使用Mininet的可视化工具生成拓扑;
能够使用Mininet的命令行生成特定拓扑;
能够使用Mininet交互界面管理SDN拓扑;
能够使用Python脚本构建SDN拓扑。
二、实验环境
Ubuntu 20.04 Desktop amd64
三、实验要求
(一)基本要求

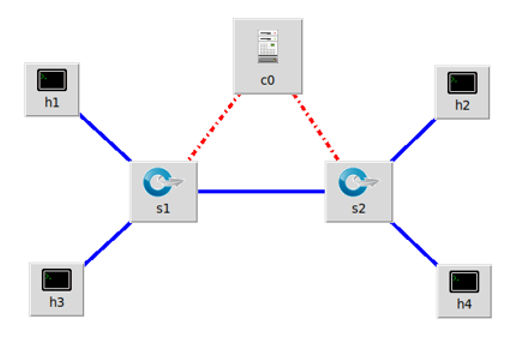

1.使用Mininet可视化工具,生成下图所示的拓扑,并保存拓扑文件名为学号.py。

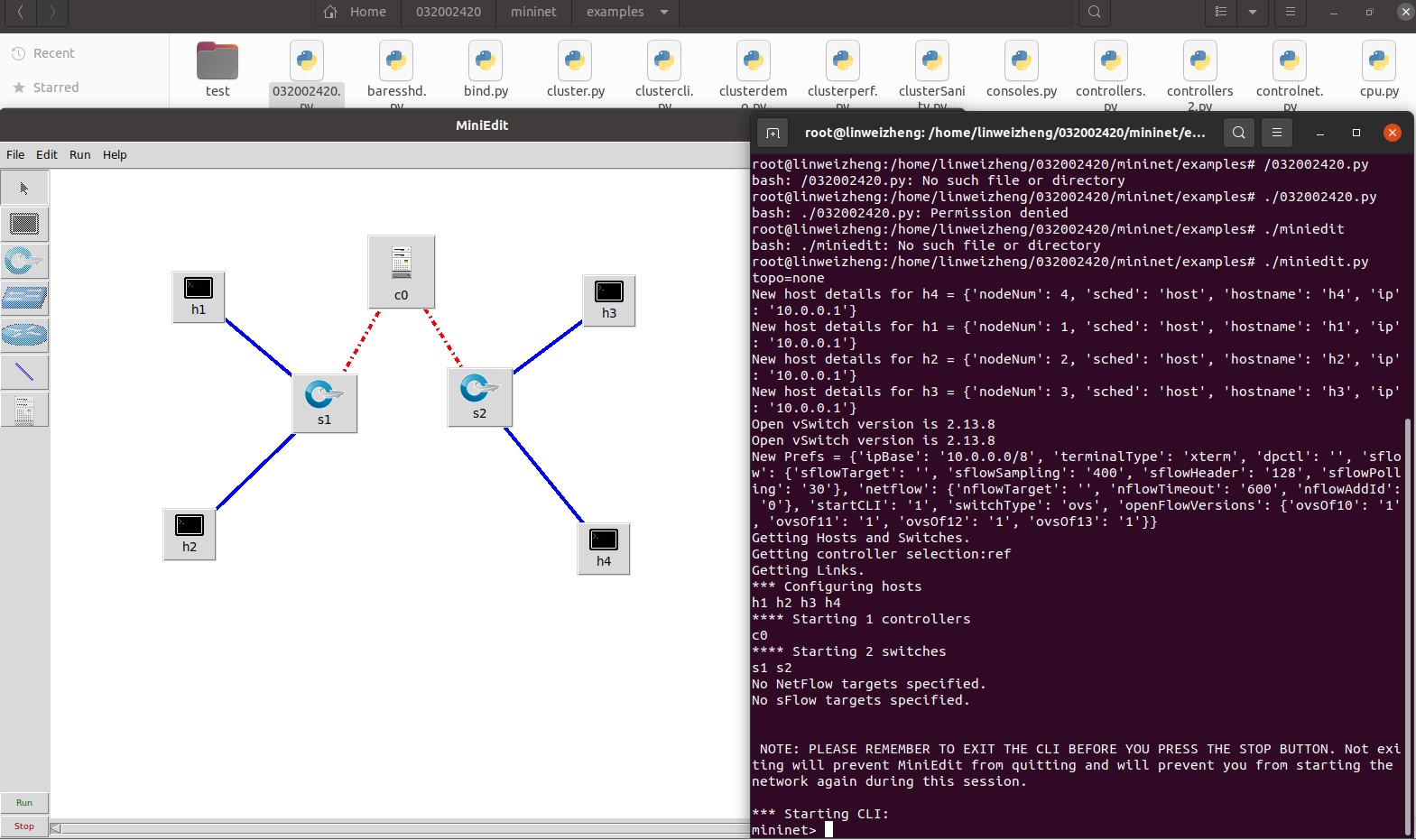

结果:

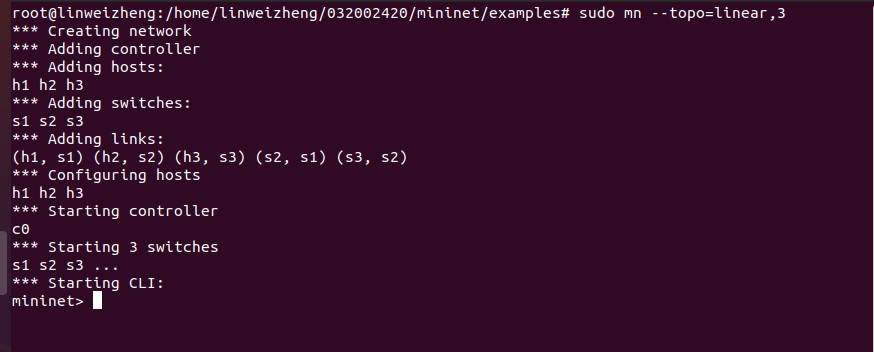

2.a) 3台交换机,每个交换机连接1台主机,3台交换机连接成一条线。

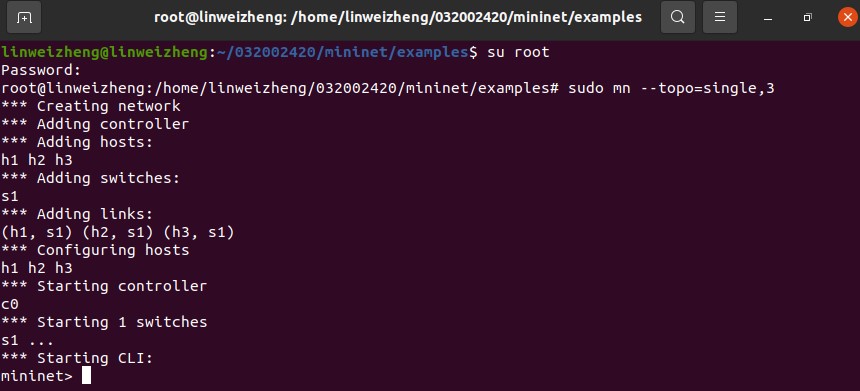

b) 3台主机,每个主机都连接到同1台交换机上。

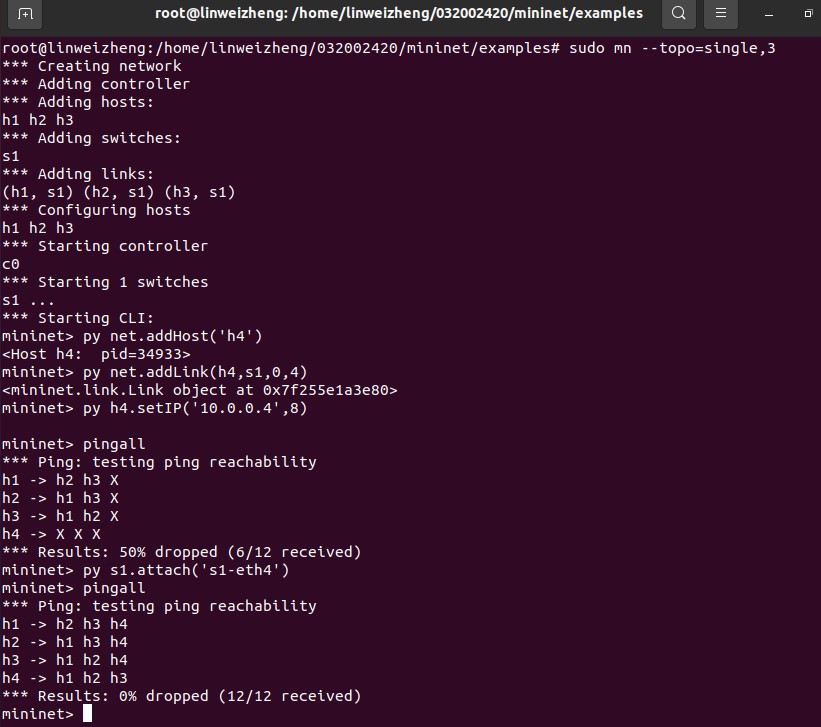

3.在2 b)的基础上,在Mininet交互界面上新增1台主机并且连接到交换机上,再测试新拓扑的连通性

4.编辑(一)中第1步保存的Python脚本,添加如下网络性能限制,生成拓扑:
a) h1的cpu最高不超过50%;
b) h1和s1之间的链路带宽为10,延迟为5ms,最大队列大小为1000,损耗率50。

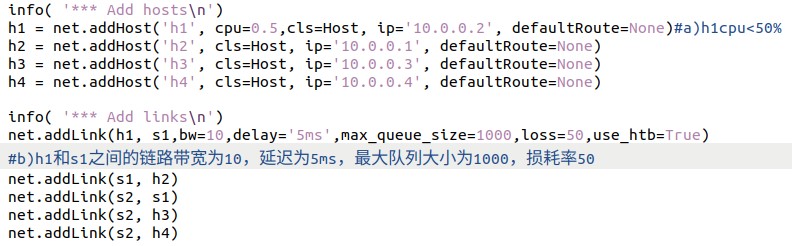

代码:

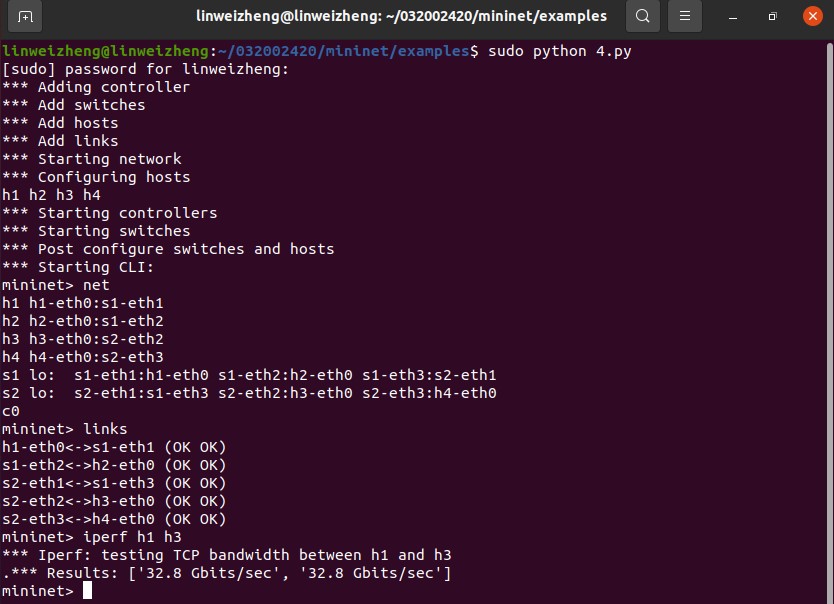

运行结果截图:

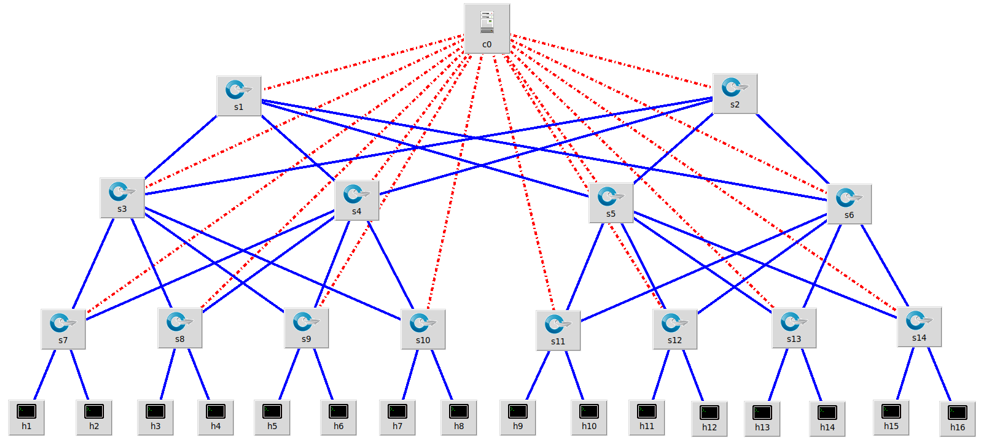

(二)进阶要求 编写Python脚本,生成如下数据中心网络拓扑,要求:
编写.py拓扑文件,命名为“学号_fattree.py”;
必须通过Mininet的custom参数载入上述文件,不得直接使用miniedit.py生成的.py文件;
设备名称必须和下图一致;
使用Python的循环功能实现,不得在代码中手工直接添加设备和链路。

代码:
from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
class MyTopo(Topo):
def __init__(self):
Topo.__init__(self)
L_fir = 2
L_sec = L_fir * 2
L_third = L_sec * 2
fir = []; sec = []; third = []
for i in range(L_fir):
s = self.addSwitch("s" + str(i + 1))
fir.append(s)
for i in range(L_sec):
s = self.addSwitch("s" + str(L_fir + i + 1))
sec.append(s)
for i in range(L_third):
s = self.addSwitch("s" + str(L_fir + L_sec + i + 1))
third.append(s)
for i in fir:
for j in sec:
self.addLink(i, j)
for i in range(L_sec):
if (i // 2) == 0:
for j in range(L_third // 2):
self.addLink(sec[i], third[j])
else:
for j in range(L_third // 2, L_third):
self.addLink(sec[i], third[j])
count = 1
for i in third:
for j in range(2):
h = self.addHost("h" + str(count))
self.addLink(i, h)
count += 1
topos = {"mytopo": (lambda: MyTopo())}
结果:

四、个人总结
本次实验涉及miniedit的使用,拓扑的生成和管理,python的应用。实验不是很难,整体进行得较为顺利。
初次使用miniedit,对实验的实现方法并不明白,于是在csdn上查找了许多教程,终于有所了解。
但python编写有些吃力,需要继续学习。
实验过程遇到的困难及解决办法:

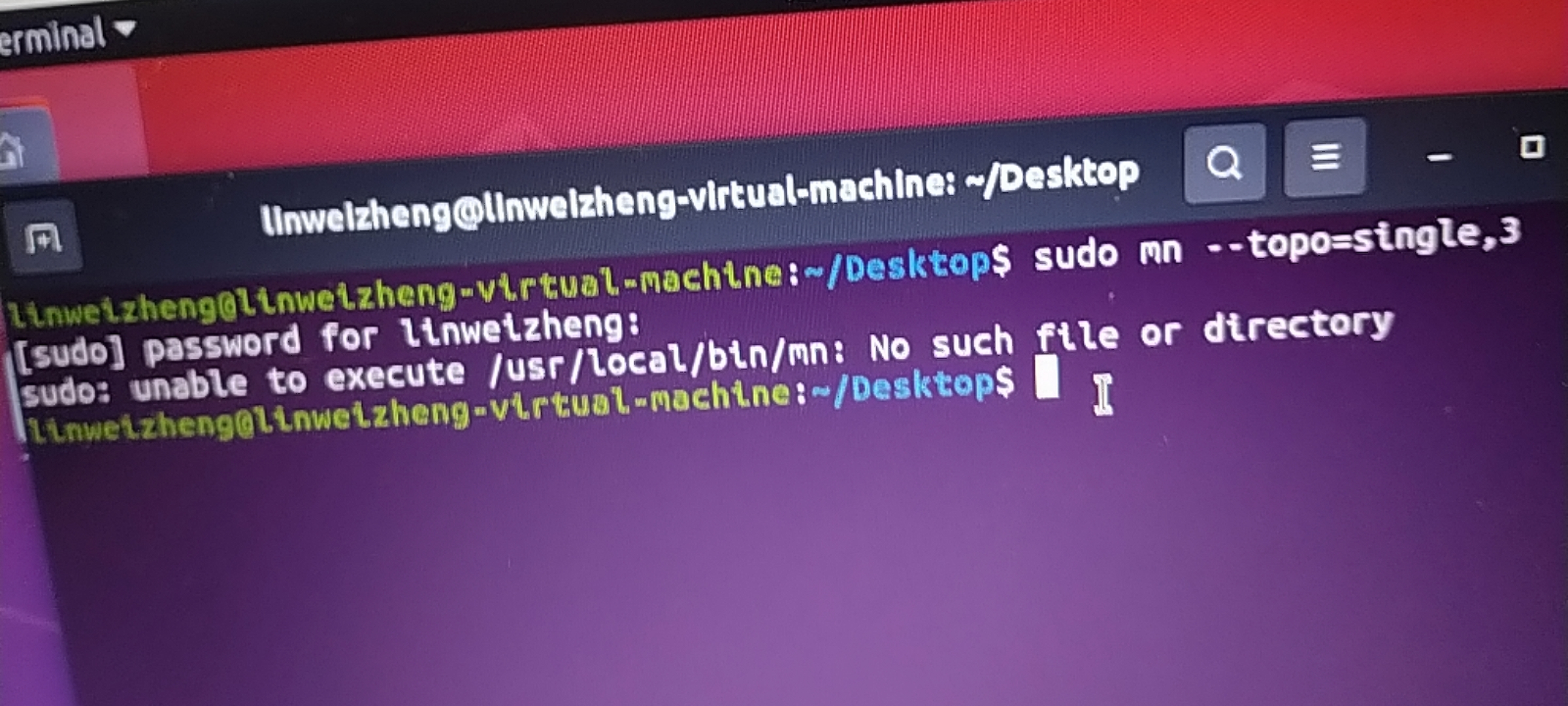

执行mininet/examples/miniedit.py时遇到以下问题:

且终端无法在桌面打开、Software&Update无反应。
该问题由python版本不对应导致。
(根据csdn上的教程删除、安装不同版本的python,导致了冲突。)
重装ubuntu系统可解决问题,但事后了解到可用
sudo python3 miniedit.py指定运用python3运行
