【K8S】Kubernetes CSI（Container Storage Interface）深度解析

一、为什么需要 CSI（背景速记）

  • 早期 Kubernetes 使用 in-tree 存储驱动（内置在 kube 源码），扩展和维护成本高；CSI 将驱动移出内核/控制平面，以统一的 gRPC 接口让第三方存储厂商无需改动 k8s 源码就能提供插件。CSI 从 alpha 到 GA 的演进使其成为主流存储扩展方案。(GitHub)

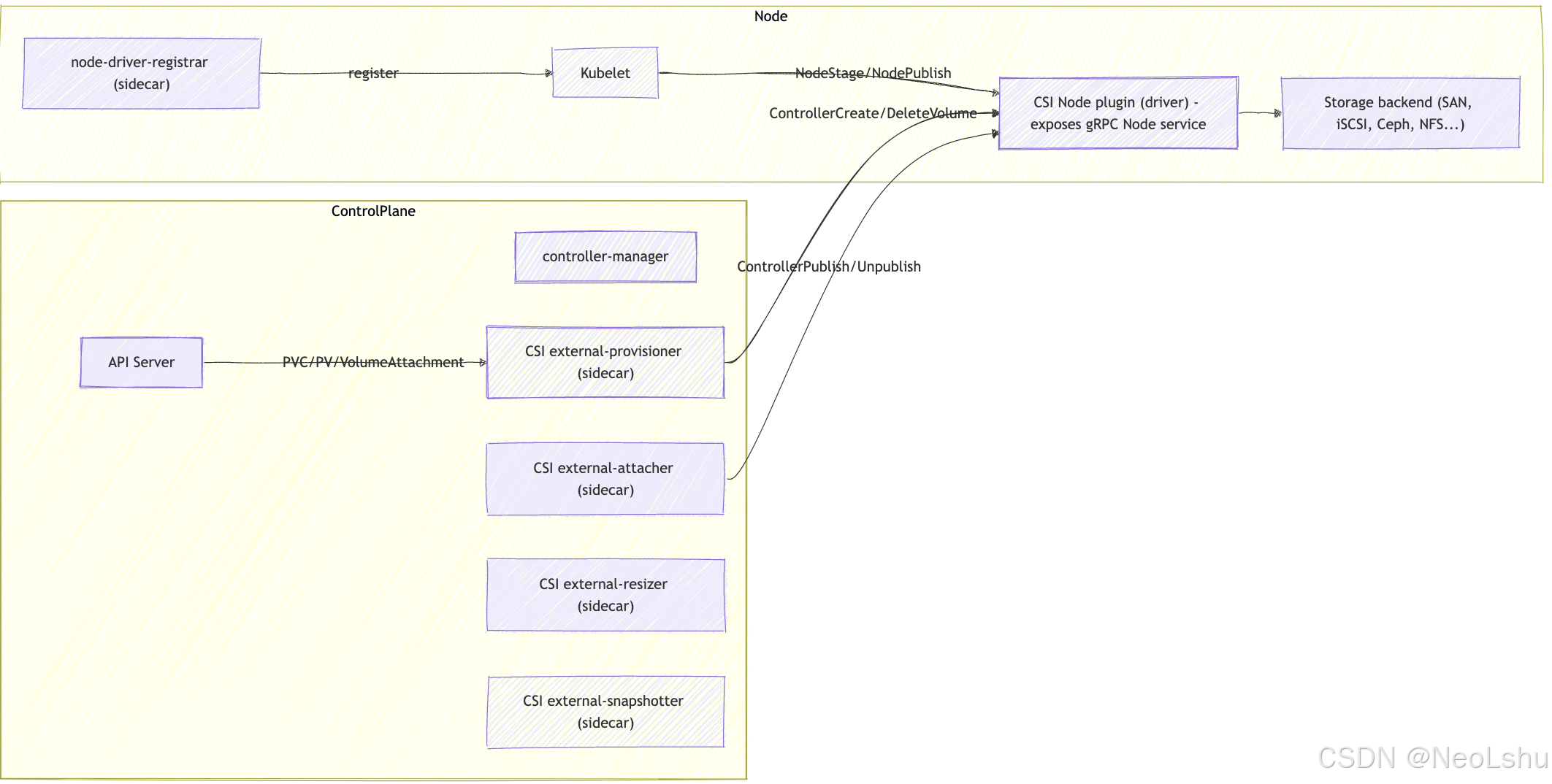

二、总体架构（概念图 + 角色）

在这里插入图片描述

说明：CSI 驱动通常分为 Controller（控制端）与 Node（节点端） 两个进程/容器；外部的 sidecar（provisioner/attacher/resizer/snapshotter/node-registrar）负责与 k8s API 和 CSI driver 做 glue。详见官方 sidecar 设计与实现。(kubernetes-csi.github.io)

三、CSI 的“核心 RPC”（简明表）

CSI 的接口用 gRPC 定义（见 csi.proto），关键 RPC 与职责如下（控制器 vs 节点）：

Controller RPC（只由 controller-side driver 实现）

  • CreateVolume / DeleteVolume — 创建/删除后端卷（动态供给）。(GitHub)
  • ControllerPublishVolume / ControllerUnpublishVolume — 将卷“attach”/“detach”到某个 Node（云盘 attach 类操作）。(GitHub)
  • ControllerExpandVolume — 控制面扩容（若驱动支持）。(kubernetes-csi.github.io)
  • ListVolumes, ListSnapshots, CreateSnapshot, DeleteSnapshot 等（视能力而定）。(GitHub)

Node RPC（只在节点上实现）

  • NodeStageVolume / NodeUnstageVolume — 在 node 级做“staging mount”（格式化/挂载到 global path）。
  • NodePublishVolume / NodeUnpublishVolume — 把已经 staging 的卷 mount 到 Pod 的目录（或对 block device 做 bind）。
  • NodeGetInfo, NodeGetCapabilities — 返回节点能力与拓扑标签（用于拓扑感知调度/绑定）。(GitHub)

重要：kubelet 在 Pod 调度到节点并需要卷时会发起 NodeStageVolume/NodePublishVolume（或仅 NodePublishVolume 用于 ephemeral inline 卷）。这些调用是 kubelet ↔ CSI Node plugin 的交互关键点。(Kubernetes)

四、常见功能与控制流程（Mermaid 流程图 + 说明）

1) 动态供给（PVC → PV → CreateVolume）

User kube-apiserver external-provisioner CSI Controller (driver) create PVC (storageClass: provisioner=X) watch PVC (sidecar) ControllerCreateVolume(parameters) VolumeID (+attrs) create PV (spec.csi.volumeHandle=VolumeID) PVC bound ->> PV created User kube-apiserver external-provisioner CSI Controller (driver)

说明：external-provisioner 监听 PVC（匹配 StorageClass.provisioner），调用 CSI 的 CreateVolume，成功后创建 PV 对象并绑定 PVC。它带有重试/leader-election/超时机制（源码实现有重试回退与并行 worker 限制）。(GitHub)

2) Attach / Stage / Publish（Pod 启动、Pod 所属节点执行挂载）

kube-apiserver external-attacher CSI Controller kubelet CSI Node plugin VolumeAttachment created ControllerPublishVolume(node) success NodeStageVolume (global mount) success NodePublishVolume (pod mount) success kube-apiserver external-attacher CSI Controller kubelet CSI Node plugin

说明：Attach（ControllerPublish）通常由 external-attacher 发起（如果驱动需要 “attach”），随后 kubelet 与 Node plugin 完成 NodeStage/NodePublish。VolumeAttachment CRD 是控制 Attach 的 k8s 对象。(GitHub)

3) 扩容与快照（简要）

  • 扩容：用户编辑 PVC → external-resizer 触发 ControllerExpandVolume（control-side），如需 node-level 扩容，kubelet 再调用 NodeExpandVolume。(GitHub)
  • 快照：external-snapshotter 监听 VolumeSnapshot CRD，调用 CreateSnapshot / DeleteSnapshot。(GitHub)

五、sidecar（外部控制器）角色详解（为什么需要、各自职责）

CSI 设计中把与 Kubernetes API 的 glue 放在“sidecar”里，原因是：Kubernetes control-plane 原有控制循环（controller-manager）无法直接调用外部 gRPC driver，于是用外部进程做桥接。常见 sidecars 与要点：

  • node-driver-registrar：把 driver socket 注册到 kubelet（让 kubelet 知道 driver 在哪个 unix socket 上），并促成 CSINode 对象的填充。必须存在于 node-side pod。(GitHub)
  • external-provisioner（csi-provisioner）：监听 PVC，调用 CreateVolume/DeleteVolume 并创建/删除 PV。实现 leader-election、重试/backoff、capacity 对接等。源码位于 kubernetes-csi/external-provisioner，实现了多线程 worker、超时策略与“selected node”机制（支持本地 PV 的distributed provisioning）。(GitHub)
  • external-attacher（csi-attacher）：监听 VolumeAttachment，调用 ControllerPublishVolume/ControllerUnpublishVolume（attach/detach）。实现周期性 re-sync（当 driver 支持 LIST_VOLUMES/… 能力时使用）。(GitHub)
  • external-resizer：监听 PVC 的 size 变更并调用 ControllerExpandVolume，并更新 PV/PVC 状态。(GitHub)
  • external-snapshotter：实现 VolumeSnapshot CRD 的控制逻辑（Create/Delete/List Snapshot）。(GitHub)
  • livenessprobe：健康检查 driver socket，防止 kubelet/sidecar 因 driver 卡住导致故障隐蔽。

官方对这些 sidecar 的说明与推荐打包模式在 Kubernetes CSI docs 有完整说明。(kubernetes-csi.github.io)

六、源码级别入口与控制循环（阅读导航 + 关键实现点）

下面把你带到几个“起点”源文件（我不会贴太多逐字原文，但会指明函数/文件并概述逻辑），方便你直接跳进代码阅读并 trace 行为。

1) external-provisioner（动态供给）

  • 仓库：kubernetes-csi/external-provisioner。主逻辑在 cmd/csi-provisioner 与 pkg/controller （或使用 sigs.k8s.io 的 ProvisionController）。外面一层做 leader-election，内部 ProvisionController.Run(ctx) 启动 watch loops 并派 worker 去处理 PVC → CreateVolume。它处理的关键细节包括：

    • 对 ControllerCreateVolume 的超时与幂等：timeout 被当成可能已经创建完成（因此会重试并检查结果），并带 exponential backoff。
    • 支持 snapshot 作为数据源：会把 snapshot info 填入 CreateVolume 的 request。
    • 支持 topology / capacity checks（用于本地 PV 分布式部署）。(GitHub)

如果你想看具体入口，打开 sigs.k8s.io/sig-storage-lib-external-provisioner/.../controller 的 Run / Provision 实现（pkg.go.dev 上可查到 ProvisionController.Run 的 doc 与代码链接）。(Go Packages)

2) external-attacher（attach/detach）

  • 仓库：kubernetes-csi/external-attacher。主循环 watch VolumeAttachment 对象，执行 ControllerPublish/Unpublish；实现重试、Probe、periodic reconcile（如果 driver 支持 ListVolumes 等）等。关键实现可在 pkg/controller 中找到（watch -> worker goroutines -> call CSI with timeout/backoff）。(GitHub)

3) node-driver-registrar（注册）

  • 仓库：kubernetes-csi/node-driver-registrar。它向 kubelet 注册 driver（通过 kubelet 的 plugin-registration socket），生成 CSINode/CSIDriver 元数据（告诉 kubelet driver 的 node socket 路径 & capabilities），其工作非常轻量但至关重要。(GitHub)

七、拓扑（Topology）、亲和性与调度

  • CSI 支持Topology 信息（TopologyRequirement / AccessibilityRequirements）：驱动可在 CreateVolume 时接收拓扑要求（例如要求在某个 AZ/节点池创建卷），驱动的 GetNodeInfo/NodeGetInfo 也可上报节点标签用于调度。Kubernetes scheduler 可以使用 CSINode / 存储类的 volumeBindingMode、Topology 来实现就近调度。(kubernetes-csi.github.io)

八、常见问题、失败场景与调试要点（实战清单）

  1. PVC 卡在 Pending / “waiting for external provisioner”

    • 检查 external-provisioner pod 是否 Running、日志是否报错（权限、无法连到 CSI socket、CreateVolume 超时）。kubectl describe pvc 会有事件日志。(GitHub)

  2. Pod 挂载失败（NodePublishVolume 错误）

    • 查看对应 node 上的 csi-node pod（node plugin）日志与 kubelet 日志（kubelet 会记录 NodePublishVolume 调用与错误）。注意 requiresRepublish 与节点重启带来的挂载刷新。(GitHub)

  3. Attach/Detach 卡滞

    • 查看 VolumeAttachment 对象（kubectl get volumeattachment -o yaml），并检查 external-attacher 日志以及 driver 的 ControllerPublish 调用失败原因。(GitHub)

  4. 扩容失败

    • 确认 StorageClass 允许扩容（allowVolumeExpansion），确认 driver 报告扩容 capability，查看 external-resizer 与 driver 的 ControllerExpandVolume 调用与结果。(kubernetes-csi.github.io)

  5. Snapshot 创建/恢复失败

    • 检查 VolumeSnapshotContent、VolumeSnapshot 对象、external-snapshotter 日志以及 driver 的 CreateSnapshot 返回。(GitHub)

九、安全（Secrets / tokens / 权限注意）

  • Secrets & tokens：StorageClass、PV、CSIDriver 可以配置 secretRef；当 kubelet 调用 NodePublishVolume 时，可以把 pod 的 service-account token（通过 tokenRequests）传给驱动以做后端认证（例如访问多租户存储）。此外，扩容时也支持 nodeExpandSecretRef。必须管理好这些 secret 的 RBAC/密钥生命周期。(红帽文档)
  • 权限（RBAC）：sidecar（provisioner/attacher/resizer）需要相应的 API 权限（创建 PV、更新 CSINode/VolumeAttachment 等），部署 manifests 中通常包含 RBAC 配置（repo README 或 deploy/ 下有样例）。(GitHub)

十、设计/实现上的一些细节与陷阱（工程视角）

  • 幂等与超时处理：后端存储可能在 CreateVolume 返回之前就已经创建完成（或在 driver 内部异步执行），provisioner 要对 timeout 做“可能已经创建”假设并重试/查询，避免产生重复卷或漏删。external-provisioner 有相应逻辑（超时被认为“可能在后台创建”并会重复查询/重试）。(GitHub)
  • 并发限制：外部控制器用 worker threads；对后端并发能力要有配置（--worker-threads、timeout、backoff）。过高并发会压垮 storage backend。(GitHub)
  • 本地存储（local PV）：若驱动对每个节点有本地资源（local PV），external-provisioner 可以以 daemonset 方式在每个节点运行并做 node-local provisioning（有 --node-deployment 支持及 GetCapacity 校验）。(GitHub)
  • CSI migration（in-tree -> CSI）：Kubernetes 提供了 in-tree to CSI migration 方案，使现有 in-tree 驱动能无缝迁移到 CSI。社区在逐步移除 in-tree 插件（v1.25+ 相关里程碑）。如果你在维护集群迁移流程，请留意官方迁移文档和云厂商指南。(Kubernetes)

十一、快速参考（源码入口 & 文档）

  • CSI Spec（proto + spec）：container-storage-interface/spec（csi.proto / spec.md）。(GitHub)
  • Kubernetes CSI docs（sidecars、开发者指南、测试）：kubernetes-csi.github.io/docs（sidecar 文档、volume-expansion、topology 等）。(kubernetes-csi.github.io)
  • external-provisioner（实现、参数、重试/leader 等）: kubernetes-csi/external-provisioner。(GitHub)
  • external-attacher / external-resizer / external-snapshotter repos：kubernetes-csi/external-attacher、kubernetes-csi/external-resizer、kubernetes-csi/external-snapshotter。(GitHub)
  • Kubelet 与 NodePublish/NodeStage 的集成说明（kubelet 调用、ephemeral 行为）：Kubernetes 官方文档 & blog。(Kubernetes)

十二、结论（要点回顾）

  1. CSI 把存储驱动移出 k8s 核心，以统一 gRPC 接口让厂商能快速发布驱动并与 k8s 集成。(GitHub)
  2. 核心组件等分工明确：Controller（Create/Attach/Expand）、Node（Stage/Publish）、以及多个 sidecar（provisioner/attacher/resizer/snapshotter/registrar）做 API ↔ driver 的 glue。(kubernetes-csi.github.io)
  3. 实际工程关注点：重试/幂等、拓扑感知、本地卷能力、RBAC/secret 管理与监控是生产级驱动部署必须考虑的。(GitHub)
