RocketMQ 内容详解【六、RocketMQ 全模块源码与线程机制终极全景】

第六章 · RocketMQ 全模块源码与线程机制终极全景

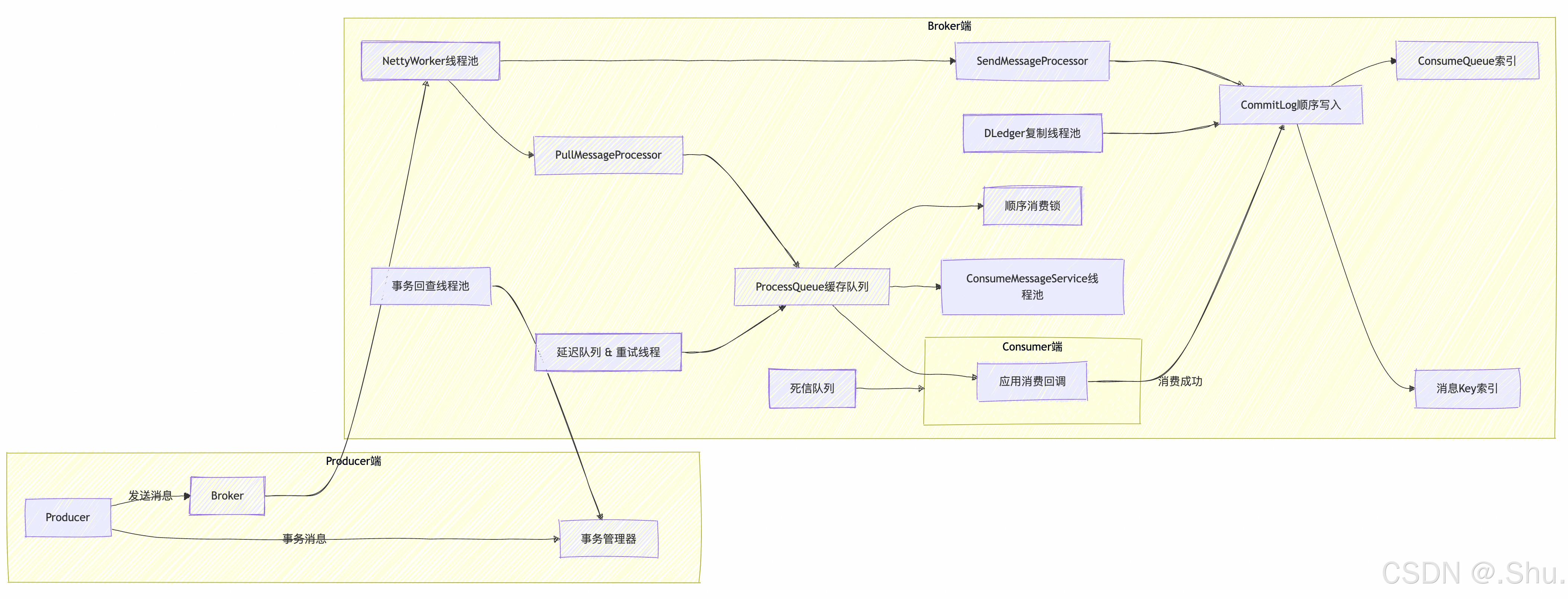

6.1 全景图概览

---

6.2 机制解析

6.2.1 Producer 端机制

• 普通消息：

  • 负载均衡选择 Broker 和队列。
  • 同步 / 异步 / 单向发送模式。

• 事务消息：

  • HALF 消息发送到 Broker。
  • 本地事务执行。
  • 回查线程池确认提交或回滚。

6.2.2 Broker 端机制

1. 消息写入机制：

   • CommitLog 顺序写入 + MappedFile + 零拷贝。
   • ConsumeQueue 逻辑索引，快速定位消息。
   • IndexFile 支持按 Key 查询。

2. 消息消费机制：

   • PullMessageProcessor 处理拉取请求。
   • ProcessQueue 缓存消息。
   • ConsumeMessageService 线程池消费。
   • 顺序消息通过 ConsumeLock 保证单队列顺序。

3. 高可用机制：

   • SYNC_MASTER / ASYNC_MASTER / DLedger。
   • 独立线程完成复制和一致性保障。

4. 延迟与死信机制：

   • RetryService 扫描延迟队列。
   • 超过最大重试次数进入 DLQ。

5. 事务机制：

   • CheckTransactionService 扫描 HALF 消息，调用回查线程池处理。

6.2.3 Consumer 端机制

• 消息拉取：

  • PullMessageService 支持长轮询，减少无效轮询。

• 消息消费：

  • 顺序消费：单线程队列 + 锁。
  • 并发消费：消费线程池处理不同队列。

• 消费确认：

  • 更新 offset 到 Broker，支持 Push / Pull 模式。

---

6.3 线程模型总结

模块	线程类型	功能
Broker Netty	Boss / Worker	网络 I/O 处理
SendMessageProcessor	Worker线程	消息发送处理
PullMessageProcessor	Worker线程	消息拉取处理
CommitLog	FlushRealTimeService / GroupCommitService	异步/同步刷盘
ConsumeQueue	内存缓存	消费索引管理
ConsumeMessageService	消费线程池	应用消费回调
RetryService	延迟队列线程	消息重试处理
DLedgerThread	DLedger复制线程	高可用同步
CheckTransactionService	回查线程池	事务消息最终一致性
ProcessQueue	顺序锁	顺序消息保证

---

6.4 消息流动机制总结

1. Producer → Broker → CommitLog → ConsumeQueue → Consumer。

2. 事务消息：

   • Producer HALF → Broker → 本地事务 → Check线程 → 转可见消息。

3. 顺序消息：

   • 队列选择 → CommitLog顺序写 → ProcessQueue缓存 → 消费锁顺序消费。

4. 延迟与重试：

   • 消费失败消息 → 延迟队列 → ProcessQueue → 消费线程池。

5. 高可用复制：

   • SYNC\_MASTER / ASYNC\_MASTER / DLedger → CommitLog复制与 ack。

---

✅ 本章总结

• 完整覆盖 Producer、Broker、Consumer 全模块机制与源码线程模型。
• 融合 事务、顺序、延迟、重试、高可用、DLedger 的多线程协作。
• 通过 终极全景图 + 文字解析，可以一目了然理解 RocketMQ 的 消息流、线程协作和机制保障。
• 适合高级开发者、架构师进行 性能优化、故障排查、系统设计参考。
