波特率与从站扫描工具使用说明书
一、功能概述
本工具用于对 Modbus RTU 和 Modbus TCP 设备进行扫描，自动检测可通信的从站编号，并在 RTU 模式下支持波特率自动探测功能，帮助用户快速完成设备通讯参数配置。
适用于：
未知波特率的串口从站设备
批量部署前的设备连通性检测
调试现场设备连接问题
免费下载连接https://utools-kit.com/scomkit.zip (解压密码：scomkit)
二、使用入口
下载程序，解压，双击start运行
三、操作步骤
- 选择协议类型
Modbus TCP：选择此项时需填写 IP 地址和端口。
Modbus RTU：选择此项需填写串口相关参数。 - 配置连接参数
TCP 模式
IP 地址：设备地址，如 192.168.1.100
端口号：通常为 502
RTU 模式
串口号：自动加载本地串口，如 COM3 或 /dev/ttyUSB0
波特率：可选“自动”模式（逐个尝试所有常见波特率）
校验位、数据位、停止位：对应设备实际设置 - 设置扫描范围
起始从站号 / 结束从站号：通常设置为 1 ~ 127
功能码：
01：读线圈
02：读离散输入
03：读保持寄存器（推荐）
04：读输入寄存器
起始地址：默认 0
长度：通常设置为 1（避免访问非法地址） - 点击【开始扫描】
扫描期间将显示：
动态倒计时进度条
实时估算剩余时间
发现的从站编号及波特率（若使用自动波特率） - 扫描结果说明
若发现从站，会以绿色数字显示
若为 RTU 模式并使用自动波特率，将显示匹配成功的波特率
如无发现或连接失败，将提示错误信息 - 中断扫描
扫描过程中可点击【停止扫描】终止操作。
四、注意事项
自动波特率探测仅适用于 RTU 协议，且耗时与从站范围成正比。
建议尽量缩小扫描从站号范围（如 1~10），加快检测速度。
某些设备在未配置正确地址或功能码时会无响应，建议使用功能码 03 和地址 0 做测试。
若串口设备被占用（如被其他程序打开），扫描会失败。
五、常见问题解答（FAQ）
Q：扫描一直无响应？A:检查串口是否被占用，或设备是否在线
Q:自动波特率扫描没找到设备？A:确保设备响应功能码与地址正确或尝试手动设置波特率
Q:为什么要设置功能码和地址？A:不同设备可能只响应某些功能码，配置错误将导致扫描失败
Q:是否支持 DLT645？A:当前扫描功能仅限 Modbus 协议，DLT 协议需单独工具
如需进一步技术支持，请联系作者。

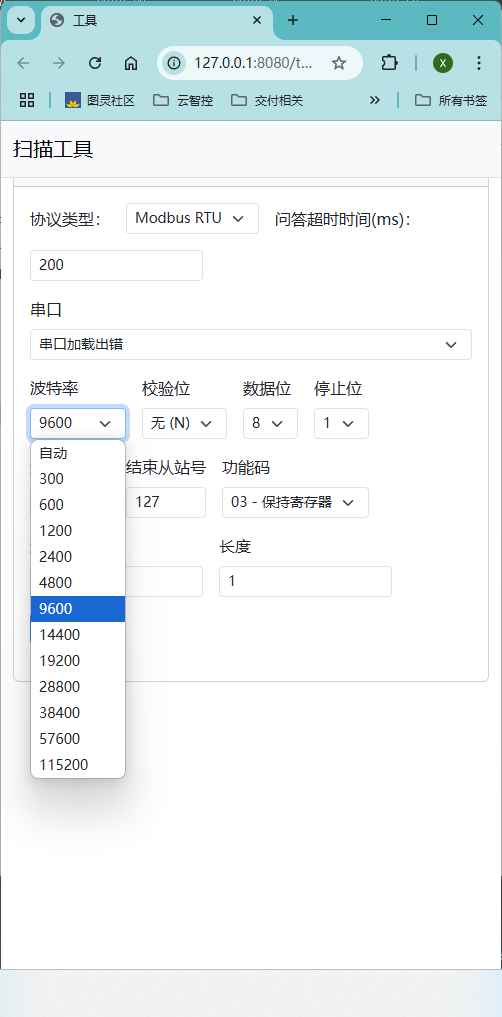

附下载链接、软件截图
下载链接：https://pan.quark.cn/s/533ceb8e397d
链接: https://pan.baidu.com/s/1sskLei7gV-Y2N-PnZuuiTA 提取码: 1111
