【计算机网络】数据链路层——链路层相关设备

物理层扩展以太网：

仅适用集线器，最大100米。

解决办法：

1、光纤调制/解调器

2、设置冲突域

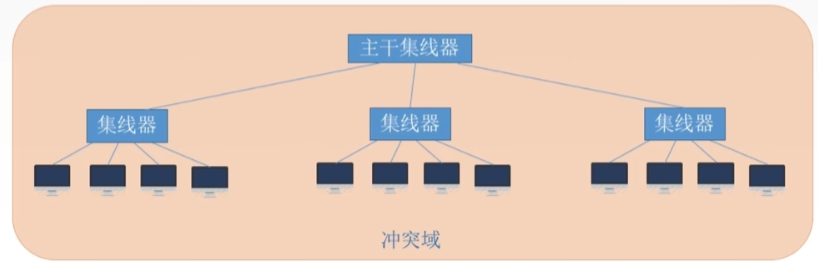

如果此时在加一个集线器：

好处：跨域通信、扩大以太网范围

缺点：冲突概率高，通信效率低了

冲突域：在同一个冲突域中的每一个节点都能收到所有被发送的帧。简单的说就是同一时间内只能有一台设备发送信息的范围。

广播域：网络中能接收任一设备发出的广播帧的所有设备的集合。简单的说如果站点发出一个广播信号，所有能接收收到这个信号的设备范围称为一个广播域。

链路层扩展以太网

网桥+交换机

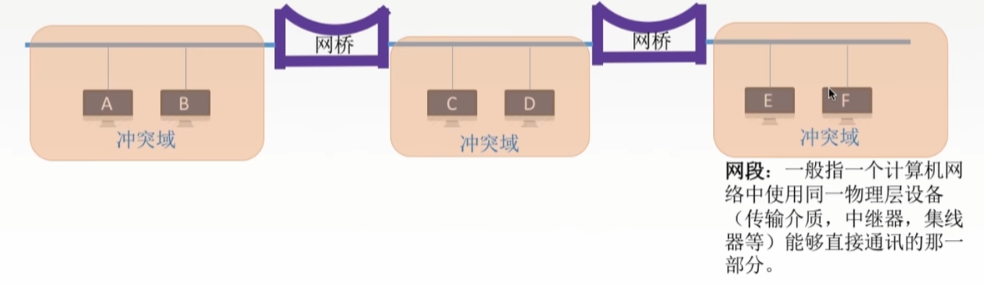

网桥根据MAC帧的目的地址对帧进行转发和过滤。当网桥收到一个帧时,并不向所有接口转发此帧,而是先检查此帧的目的MAC地址，然后再确定将该帧转发到哪一个接口，或者是把它丢弃（即过滤）。

与集线器的区别：网桥会筛选

网桥优点

1.过滤通信量，增大吞吐量。（如果每个冲突域最高是10,mb/s 那么加起来到30）

2.扩大了物理范围。

3.提高了可靠性。

4.可互连不同物理层、不同MAC子层和不同速率的以太网。

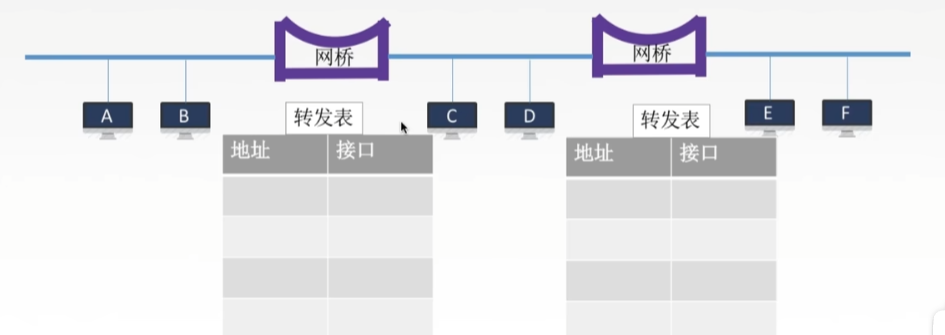

透明网桥

透明网桥： “透明”指以太网上的站点并不知道所发送的帧将经过哪几个网桥，

是一种即插即用设备——自学习。

他会在通信的过程中逐渐的填满这个转发表

如果表中没有就广播。表中有就按表走

源路由网桥

源路由网桥：在发送帧时，把详细的最佳路由信息（路由最少/时间最短）放在帧的首部中。

方法：源站以广播方式向欲通信的目的站发送一个发现帧。

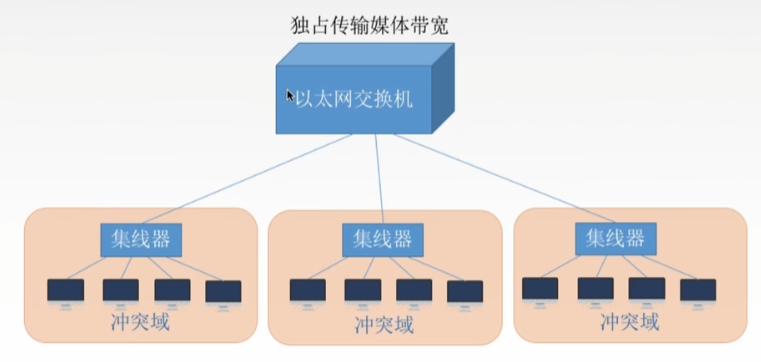

以太网交换机（多接口网桥）

独占媒体带宽：不叠加带宽。

直通式交换机

查完目的地址(6B)就立刻转发。延迟小,可靠性低,无法支持具有不同速率的端口的交换。

存储转发式交换机（一般用）

将帧放入高速缓存,并检查否正确,正确则转发,错误则丢弃。延迟大,可靠性高,可以支持具有不同速率的端口的交换。

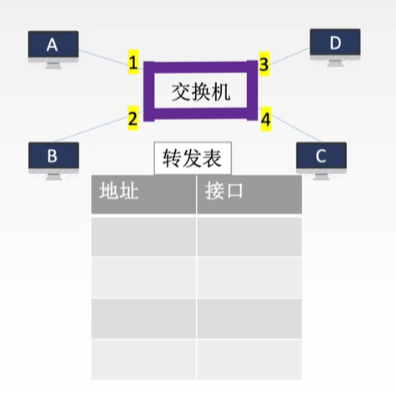

自学习功能

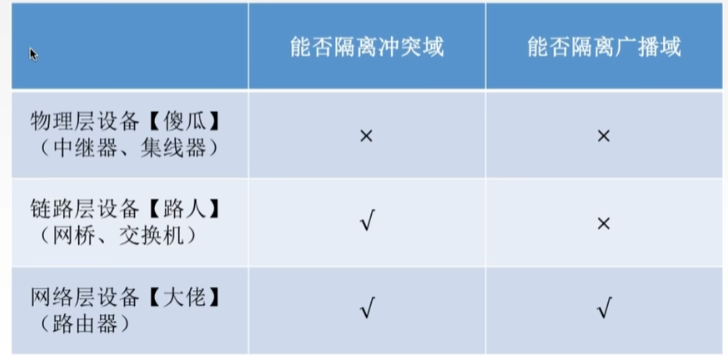

链路层的交换机比物理层的集线器聪明一些！

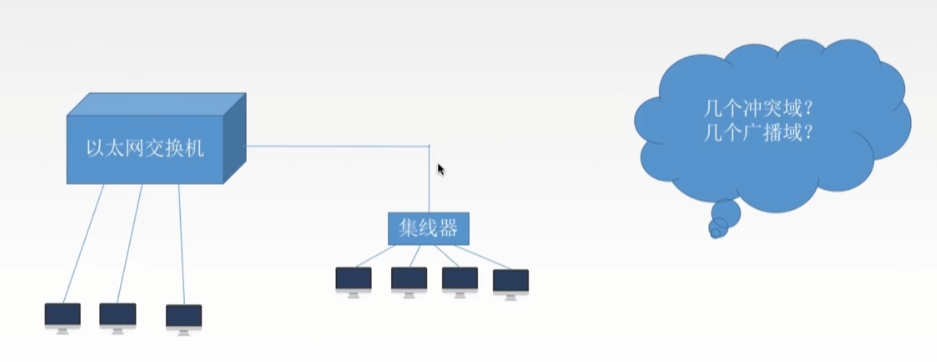

练习

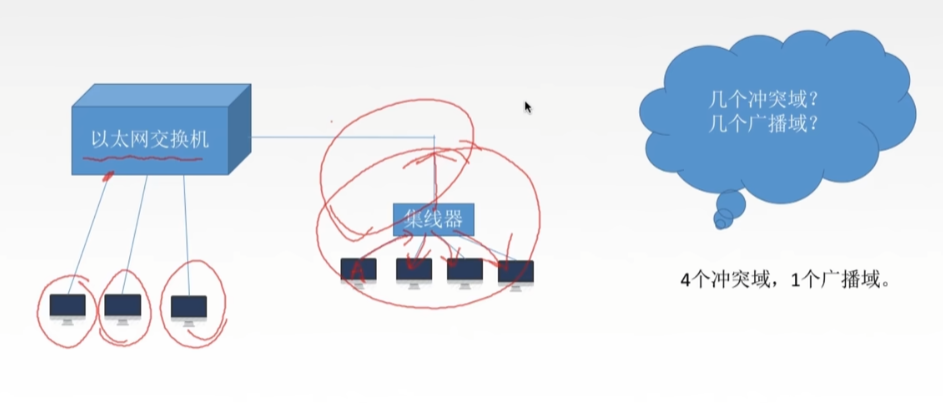

判断广播域：找路由器。路由器左边一个，右边一个。这边没有路由器，所以就是一整个广播域

判断冲突域：

物理层设备无法分割冲突域，所以集线器链接的东西是一个大的冲突域。

以太网交换机连着的三台主机，每一个都是独立的冲突域！

所以一共有四个冲突域
