智多星智在舍得土建建模算量-截流井工程设置

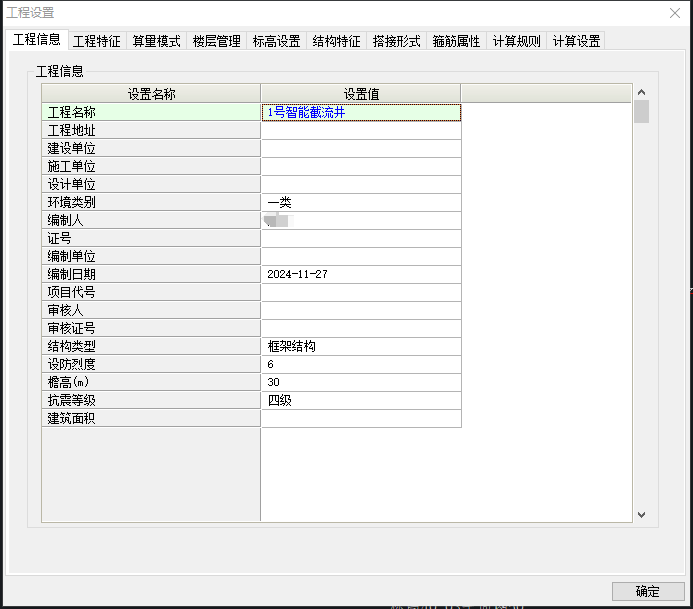

工程信息，工程名称会是导出的报表里面的工程名称，编制人和编制日期也会在报表里面。检查井的项目只需要选择抗震等级就可以，默认就是四级。





算量模式，这次我主要是取实物量，比较重要的是钢筋规范要选22G钢筋国标规范。



地面标高39.93，堰门井的井墙顶标高40.43，底标高37.03，实际是有一小部分露出在地上，大部分在地下，但为了方便建一整块墙，建模时没有考虑把墙分成两段，而是把墙的底标高当成地面，整个墙的墙高3400作为1层楼层高度。

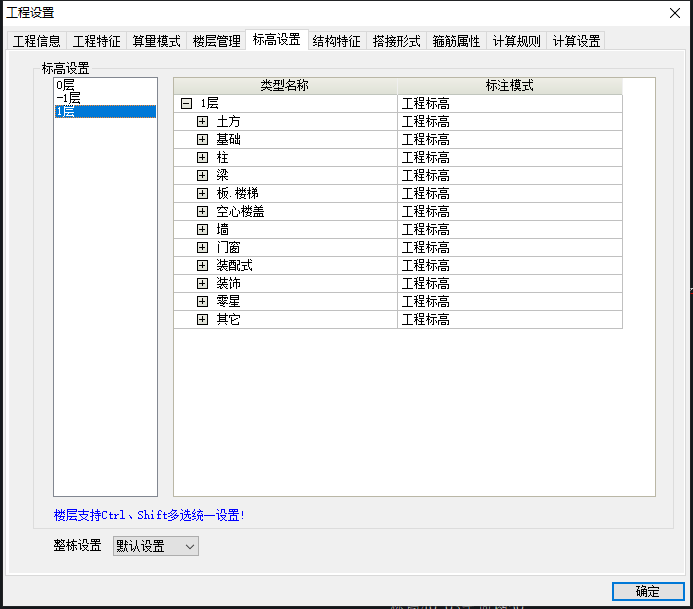

标高设置统一选的工程标高。注意检查一下是不是每层楼都设置到了。

 结构特征，这个地方比较麻烦，同楼层每个值都要手动修改，注意“复制楼层信息”这个选项是将本楼层的信息复制给其他楼层，不要操作反了。

设置抗震等级（这次是默认的四级），砼强度（本工程砼强度为C30，默认是C25），保护层（本工程保护层40mm，默认各个位置保护层不一样），纵筋搭接（默认50%，本工程50%）

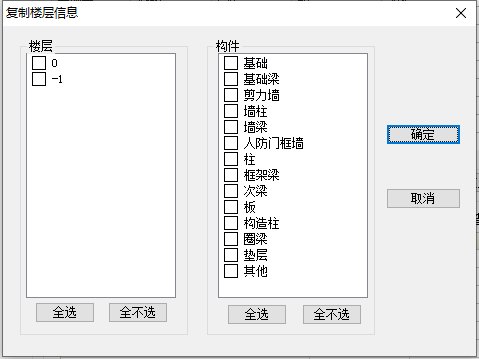

 复制楼层信息，选择其他两层将1层信息复制给0、-1层。

 搭接形式，本工程为单面焊接或双面焊接，这里取单面焊接。可以选择修改所有，一键修改。

 计算设置，在这里可以更改整个项目的钢筋设置，我这次没有用到这个方法，而是在每个构件里面修改的。
