06-ARP详解

一：ARP简介

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。地址解析协议是建立在网络中各个主机互相信任的基础上的，局域网络上的主机可以自主发送ARP应答消息，其他主机收到应答报文时不会检测该报文的真实性就会将其记入本机ARP缓存

二：ARP工作原理

主机A的IP地址为192.168.1.1，MAC地址为0A-11-22-33-44-01；

主机B的IP地址为192.168.1.2，MAC地址为0A-11-22-33-44-02；

当主机A要与主机B通信时，地址解析协议可以将主机B的IP地址（192.168.1.2）解析成主机B的MAC地址，以下为工作流程：

第1步：根据主机A上的路由表内容，IP确定用于访问主机B的转发IP地址是192.168.1.2。然后A主机在自己的本地ARP缓存中检查主机B的匹配MAC地址。

第2步：如果主机A在ARP缓存中没有找到映射，它将询问192.168.1.2的硬件地址，从而将ARP请求帧广播到本地网络上的所有主机。源主机A的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配，它将丢弃ARP请求。

第3步：主机B确定ARP请求中的IP地址与自己的IP地址匹配，则将主机A的IP地址和MAC地址映射添加到本地ARP缓存中。

第4步：主机B将包含其MAC地址的ARP回复消息直接发送回主机A。

第5步：当主机A收到从主机B发来的ARP回复消息时，会用主机B的IP和MAC地址映射更新ARP缓存。本机缓存是有生存期的，生存期结束后，将再次重复上面的过程。主机B的MAC地址一旦确定，主机A就能向主机B发送IP通信

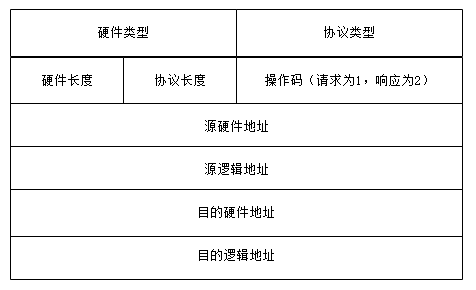

　　1、ARP报文格式

硬件类型：指明了发送方想知道的硬件接口类型，以太网的值为1；

协议类型：指明了发送方提供的高层协议类型，IP为0800（16进制）

硬件地址长度和协议长度：指明了硬件地址和高层协议地址的长度，这样ARP报文就可以在任意硬件和任意协议的网络中使用

操作类型：用来表示这个报文的类型，ARP请求为1，ARP响应为2，RARP请求为3，RARP响应为4；

发送方 MAC 地址：发送方设备的硬件地址。

发送方 IP 地址：发送方设备的 IP 地址。

目标 MAC 地址：接收方设备的硬件地址。

目标 IP 地址：接收方设备的IP地址

　　2）ARP协议的具体报文分析

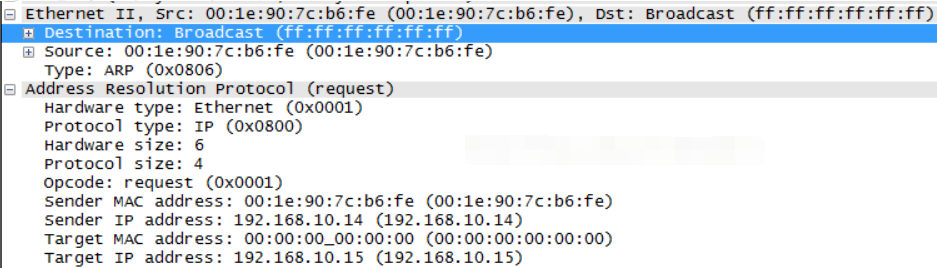

ARP请求报文的格式



看到MAC帧的目的MAC为广播地址，源MAC为请求者的MAC地址，协议的类型是0x0806.

在ARP请求报文中，Hardware type 位0x0001位以太帧。Protocal type 为0x0800位i。 Hard size 为6字节 Protocal size 为4 字节。请求类型为 0x0001，为ARP请求报文。

源地址，源ip，目的ip如上所示，可以看见在请求报文中，目的MAC为空。

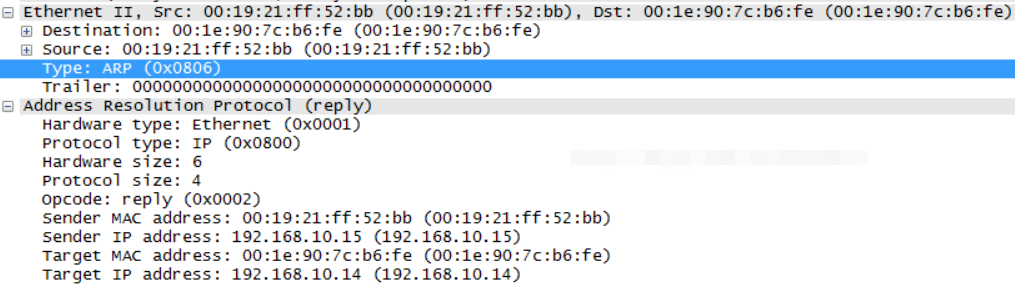

ARP的响应报文的格式



MAC帧的地址，变成了单播的地址。同样可以看到源MAC换成了刚才请求的ip的MAC，源ip为刚才请求的ip

目的ip，MAC为刚在请求者的ip和MAC。请求类型变成了0x0002，位ARP响应报文

三：ARP缓存表的作用

　　ARP缓存是个用来储存IP地址和MAC地址的缓冲区，其本质就是一个IP地址-->MAC地址的对应表，表中每一个条目分别记录了网络上其他主机的IP地址和对应的MAC地址。每一个以太网或令牌环网络适配器都有自己单独的表。当地址解析协议被询问一个已知IP地址节点的MAC地址时，先在ARP缓存中查看，若存在，就直接返回与之对应的MAC地址，若不存在，才发送ARP请求向局域网查询。

为使广播量最小，ARP维护IP地址到MAC地址映射的缓存以便将来使用。ARP缓存可以包含动态和静态项目。动态项目随时间推移自动添加和删除。每个动态ARP缓存项的潜在生命周期是10分钟。新加到缓存中的项目带有时间戳，如果某个项目添加后2分钟内没有再使用，则此项目过期并从ARP缓存中删除；如果某个项目已在使用，则又收到2分钟的生命周期；如果某个项目始终在使用，则会另外收到2分钟的生命周期，一直到10分钟的最长生命周期。静态项目一直保留在缓存中，直到重新启动计算机为止

四：ARP代理

　　地址解析协议工作在一个网段中，而代理ARP（Proxy ARP，也被称作混杂ARP（Promiscuous ARP） [9-10]  ）工作在不同的网段间，其一般被像路由器这样的设备使用，用来代替处于另一个网段的主机回答本网段主机的ARP请求。

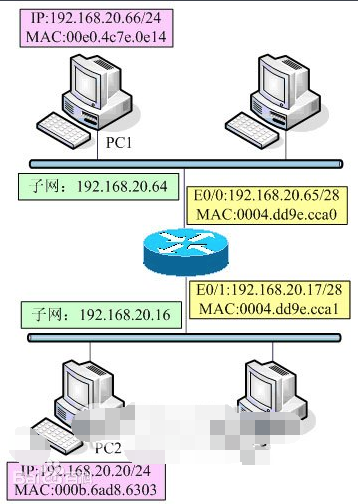

例如，主机PC1（192.168.20.66/24）需要向主机PC2（192.168.20.20/24）发送报文，因为主机PC1不知道子网的存在且和目标主机PC2在同一主网络网段，所以主机PC1将发送ARP协议请求广播报文请求192.168.20.20的MAC地址。这时，路由器将识别出报文的目标地址属于另一个子网（注意，路由器的接口IP地址配置的是28位的掩码），因此向请求主机回复自己的硬件地址（0004.dd9e.cca0）。之后，PC1将发往PC2的数据包都发往MAC地址0004.dd9e.cca0（路由器的接口E0/0），由路由器将数据包转发到目标主机PC2。（接下来路由器将为PC2做同样的代理发送数据包的工作）。代理ARP协议使得子网化网络拓扑对于主机来说时透明的（或者可以说是路由器以一个不真实的PC2的MAC地址欺骗了源主机PC1）



Arp代理的好处：

能够在不影响其他router的路由表的情况下在网络上添加一个新的router

Arp proxy的坏处：

1.增加了某一网段上ARP流量

2.主机需要更大的ARP table来处理IP地址到MAC地址的映射

3.安全问题,比如ARP欺骗

五：免费 ARP 包

免费 ARP（Gratuitous ARP）包是一种特殊的 ARP 请求，它并非期待得到 IP 对应的 MAC 地址，而是当主机启动的时候，发送一个 Gratuitous ARP 请求，即请求自己的 IP 地址的 MAC 地址。

本节将介绍免费 ARP 包的结构、作用，以及如何发送免费 ARP 包。

免费 ARP 包的结构

免费 ARP 报文与普通 ARP 请求报文的区别在于报文中的目标 IP 地址。普通 ARP 报文中的目标 IP 地址是其他主机的 IP 地址；而免费 ARP 的请求报文中，目标 IP 地址是自己的 IP 地址。

作用

• 免费 ARP 数据包有以下 3 个作用。
• 该类型报文起到一个宣告作用。它以广播的形式将数据包发送出去，不需要得到回应，只为了告诉其他计算机自己的 IP 地址和 MAC 地址。
• 可用于检测 IP 地址冲突。当一台主机发送了免费 ARP 请求报文后，如果收到了 ARP 响应报文，则说明网络内已经存在使用该 IP 地址的主机。
• 可用于更新其他主机的 ARP 缓存表。如果该主机更换了网卡，而其他主机的 ARP 缓存表仍然保留着原来的 MAC 地址。这时，可以发送免费的 ARP 数据包。其他主机收到该数据包后，将更新 ARP 缓存表，将原来的 MAC 地址替换为新的 MAC 地址
