02-传输介质

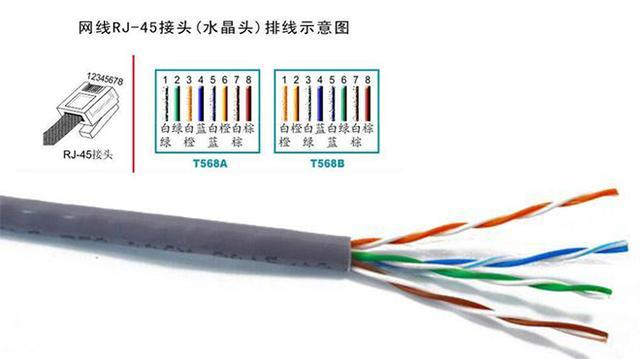

一、以太网线序：

568A：白绿-绿，白橙-蓝，白蓝-橙，白棕-棕

568B：白橙-橙，白绿-蓝，白蓝-绿，白棕-棕

直通线：568B-568B  交叉线：568A-568B

如下图





在百兆网络中，主要承担网络传输作用的通常为水晶头的1.2.3.6的位置，一般1.2的位置来发送数据，3.6的位置来接收数据。对应网线的线芯颜色橙白、橙、绿白、绿（根据T568B接法）或者绿白、绿、橙白、橙（根据T568A接法）

其他4条线芯一般都在千兆网络和POE供电时使用，千兆网络传输网络时，是需要使用的8条芯的，4条线只能实现千兆网络接收数据或者发送数据，这两者不能同时进行

PS:而利用网线进行网络监控POE供电时，也一定要运用8芯网线，POE供电系统需要4条线芯收发数据，4条芯来进行供电

如果你带宽是100兆要求，选择双绞线就用五类超五类双绞线，如果你要求带宽是1000兆就要选用六类网线

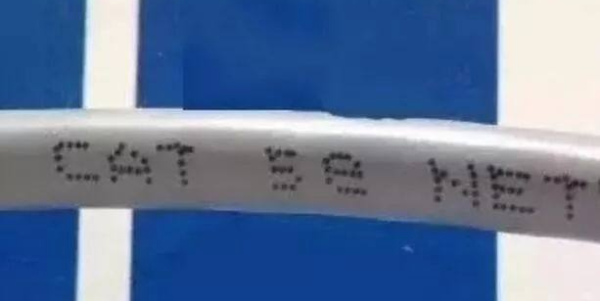

1、识别网线

五类网线：传输带宽100Mbps，网线外表皮标注的是“CAT5”标识

超五类网线：传输带宽100-1000Mbps，网线外表皮标注的是“CAT5e”标识。现在实际使用中，100M带宽的网络中，会优先选用超五类的原因是,信号衰减更小，抗干扰能力更强，受干扰程度只有五类线的四分之一

六类网线：传输带宽1000Mbps，外表皮标注“CAT6”应用在千兆网络当中，性能远远高于超五类双绞线。

 超六类网线：也称6A网线，标注“CAT6e”，可支持万兆网络，是六类网线的两倍

如下图：





 PS:在实际工程中，百兆交换机最好直接用超五类网线；千兆分交换机预算够六类，但是至少是超五类；千兆主交换机，六类网线

二：冲突域

CSMA/CD（Carrier Sense Multiple Access with Collision Detection，载波侦听多路访问/冲突检测协议）

载波侦听（Carrier Sense），意思是网络上各个工作站在发送数据前，都要确认总线上有没有数据传输。若有数据传输（称总线为忙），则不发送数据；若无数据传输（称总线为空），立即发送准备好的数据

多路访问（Multiple Access），意思是网络上所有工作站收发数据，共同使用同一条总线，且发送数据是广播式

冲突检测：是指发送结点在发出信息帧的同时，还必须监听媒体，判断是否发生冲突（同一时刻，有无其他结点也在发送信息帧）





 1、CSMA/CD控制方式优点

原理简单，易实现。各工作站地位相同，无需集中控制，无优先级控制。当网络负载增大时，数据发送时间增长，数据发送及传输效率下降

2、CSMA/CD控制方式原理

各工作站在发送数据前，需先侦听信道是否空闲。若空闲，则立即发送数据；若信道忙碌，则等待一段时间至信道中的信息传输结束后再发送数据；若在上一段信息发送结束后，同时有两个或两个以上的节点都提出发送请求，则判定为冲突；若侦听到冲突，则所有节点立即停止发送数据，等待一段随机时间，再重新尝试发送

其原理可总结为：先听后发，边发边听，冲突停发，随机延迟后重发
