实验三 面向对象分析与设计

一.实验目的

1、了解基于UML的面向对象分析与设计方法

2、掌握用例图的绘制、用例规约（文档）的编制

3、掌握类图、活动图、状态图的绘制方法

二、实验内容

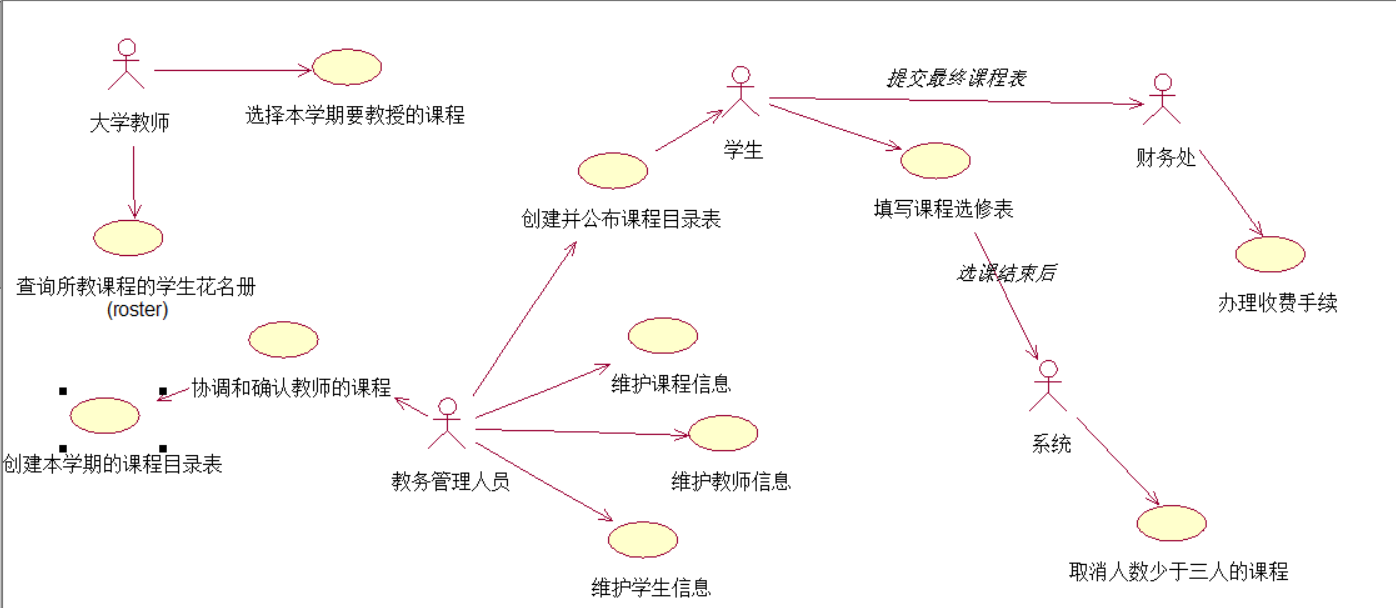

1、参照实验指导书完成在线选课系统、或试卷自动生成系统，或人事信息管理系统的用例图、类图、活动图等的

绘制

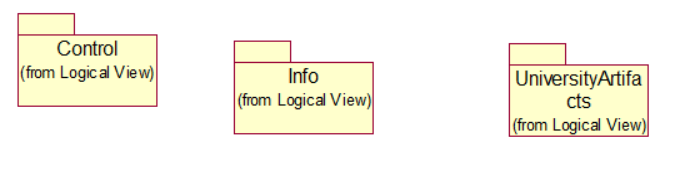

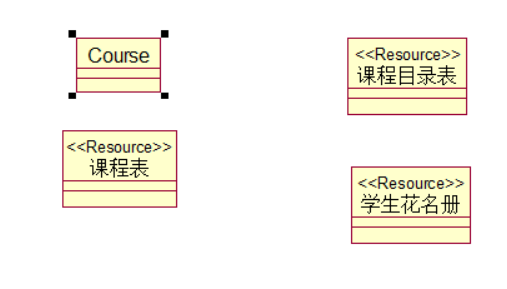

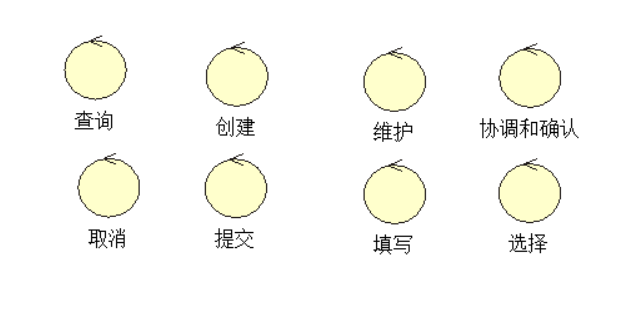

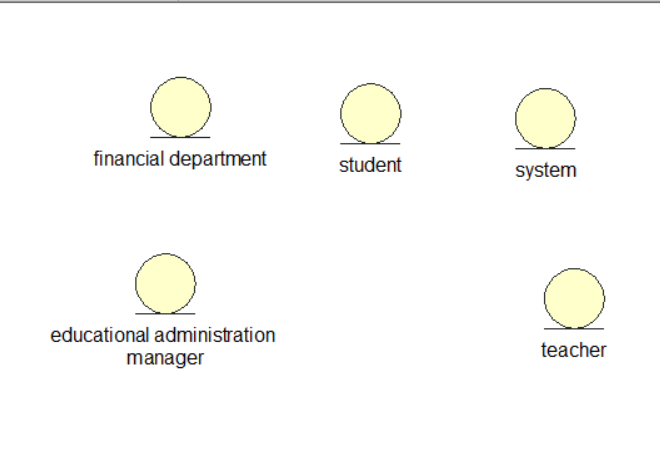

【实例1】在线选课系统

1. 大学教师选择本学期要教授的课程，每位教师最多只能上报 4 门课程。

2. 教师选课结束后，教务管理人员进行协调和确认教师的课程，并创建本学期的课程目录表，向学生公布。

3. 学生填写课程选修表，每个学生最多选修 4 门课程；每门选修课程的学生数最多为 10 人，最少为 3 人。人数达到 10 人时，停

止学生登记注册此门课程；

4. 学生选课结束后，系统自动取消人数少于三人的课程。

5. 学生按最终的课程表到财务处办理收费手续（billing system）。

6. 教师可查询所教课程的学生花名册(roster)。

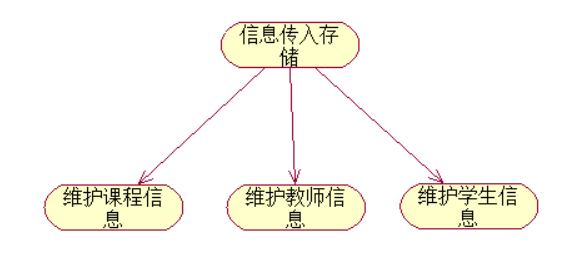

7. 教务管理人员维护学生、教师和课程的信息。

psp	任务内容	计划完成时间（min）	实际完成时间（min）
Planning	计划	10	5
Estimate	估计任务时间并规划大概步骤	10	5
Design	设计	180	250
