实验二 结构化分析与设计

一.实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

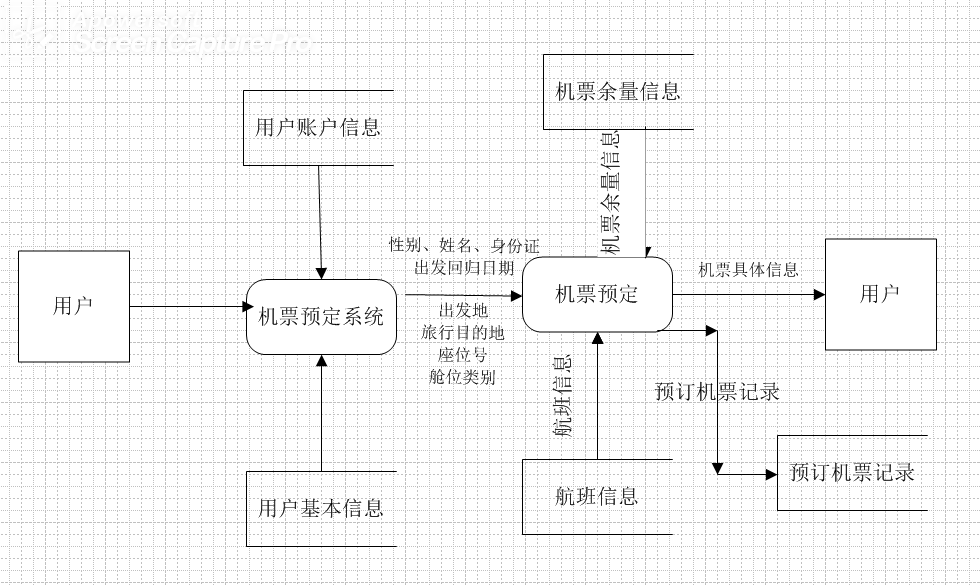

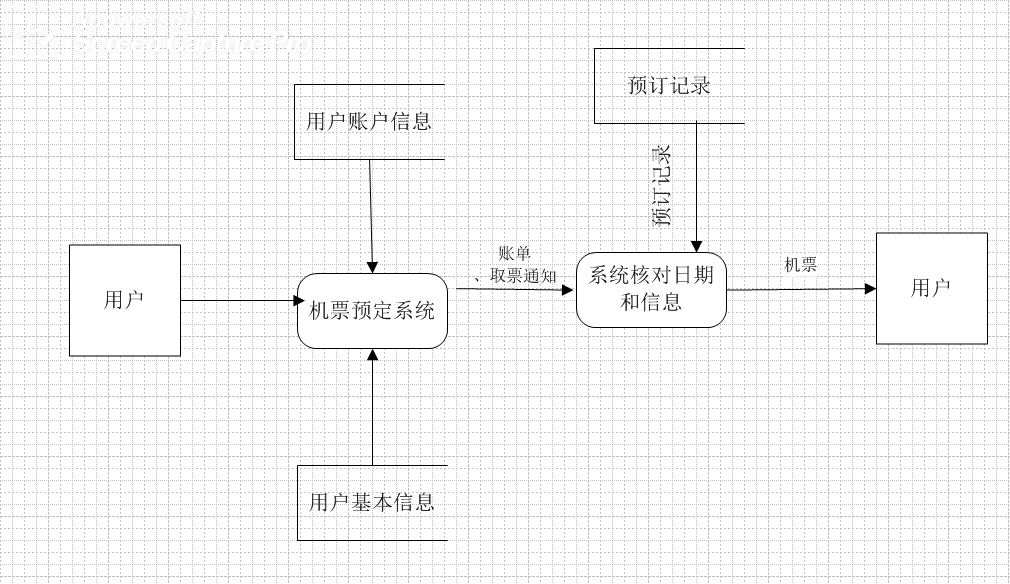

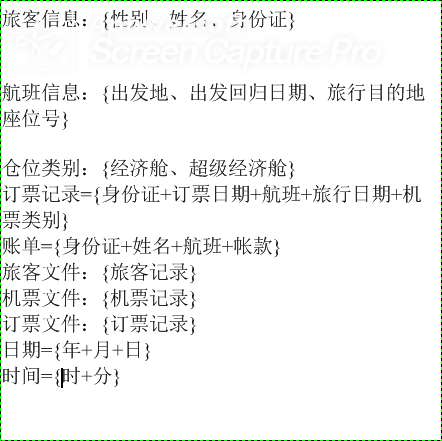

（2）绘制系统的分层数据流图，并给出数据字典；

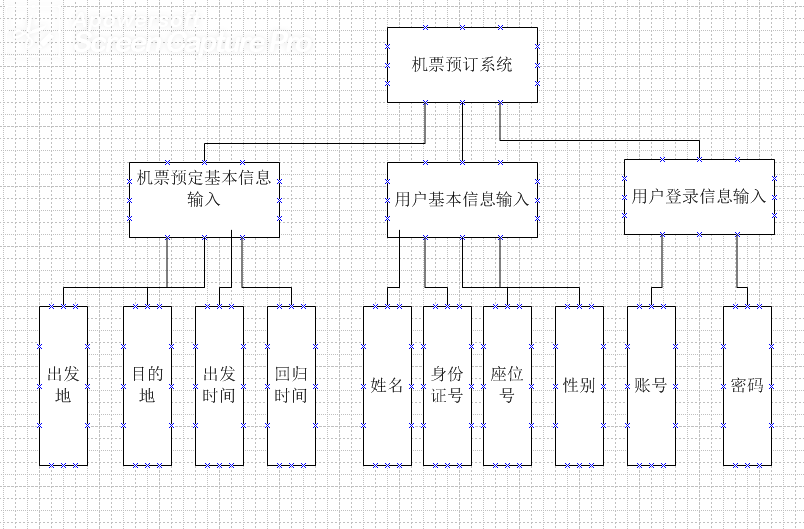

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

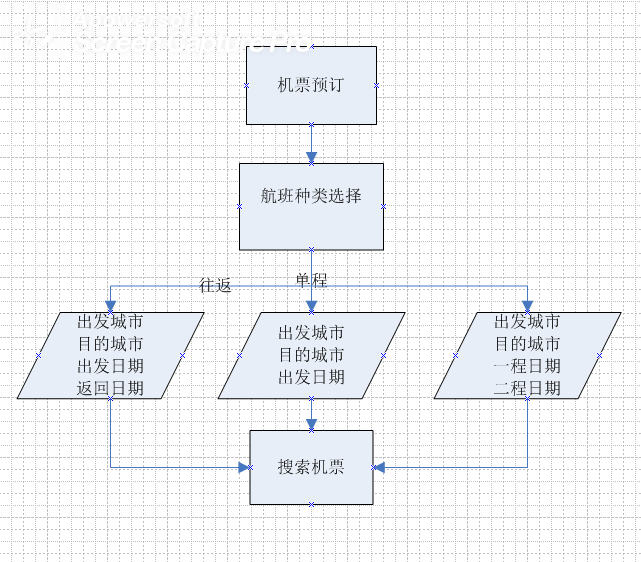

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

【实例2】教材订购系统

销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领

书单，教师或学生即可去书库领书。

采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发

行人员。

【实例3】图书管理系统

参考：http://lib.ahpu.edu.cn/

三.实验步骤

（1）复习结构化的分析与设计方法的主要过程；

（2）讨论系统存在的用户角色、工作流等；

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；

（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

（5）选择对应的结构化程序设计语言，实现并测试部分功能模块

四.思考题

（1）结构化分析方法与面向对象分析方法有无本质上的不同？
有
结构化分析也是面向过程分析，与面向对象分析是两种思路完全不同的分析方法，面向过程分析方法，就是说我们先考虑问题大的方面，然后再从外面到里面去深入这个问题的细节部分，一步一步去解决问题。
就是问题大的方面，然后我们再深入深入问题的细节部分，逐步解决问题。面向对象分析方法，我们把问题看作由几个对象组成，以对象为主分析问题。
（2）对数据流图进行审查有何意义？
确保以下作用：
1、便于用户表达功能需求和数据需求及其联系；
2、便于两类人员共同理解现行系统和规划系统的框架；
3、清晰表达数据流的情况；
4、有利于系统建模.
