RocketMQ集群高可用

DLedger 模式

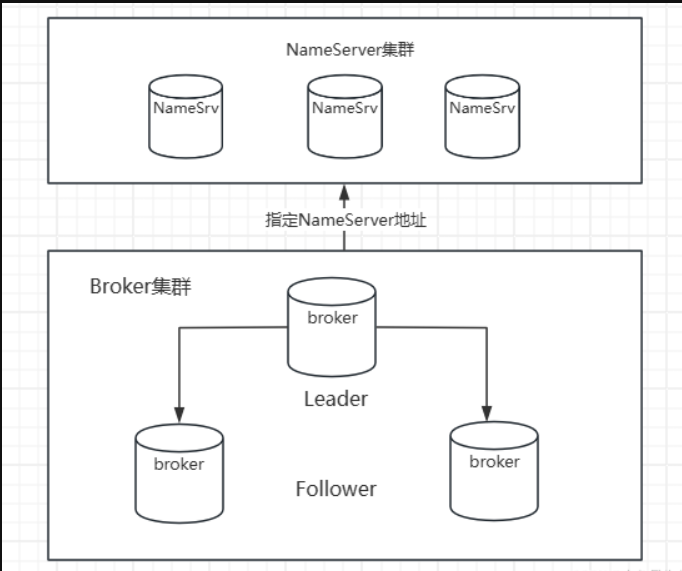

broker 一主两从（自动切换）

namesrv 三个节点（程序连接）

rocketmq-console 图形化

1.RocketMQ的整体架构与运行流程

2.基于NameServer管理Broker集群的架构

3.Broker集群的主从复制架构

4.基于Topic和Queue实现的数据分片架构

架构图原理参考：https://zhuanlan.zhihu.com/p/1908105027337298877

RocketMQ集群分类

单 Master 模式

这是最简单的部署方式，仅包含一个 Master Broker 和一个 NameServer 优点：配置简单：非常适合在本地开发环境进行学习和测试缺点：存在单点故障：一旦这个唯一的 Master Broker 宕机或重启，整个消息服务将完全中断，不适合线上环境

多 Master 模式

集群由多个 Master Broker 节点组成，没有 Slave 节点

优点：配置相对简单：相比于引入 Slave 的模式，配置更直接性能最高：因为所有节点都是 Master，可以直接处理写请求，没有主从复制的开销单个节点故障影响有限：比如你有三个 Master，其中一个宕机，另外两个仍能正常提供服务

缺点：单台机器宕机期间，该机器上尚未被消费的消息在恢复前不可用，会影响消息消费的实时性

多 Master 多 Slave 模式

这是生产环境更常用的高可用架构。它又根据主从间数据同步方式的不同，分为两种：

异步复制模式

Master 接收到消息后，会异步地将消息复制到其对应的 Slave

优点：高可用：Master 宕机后，消费者仍然可以从 Slave 读取消息，保证了服务的持续可用性消息实时性不受影响：消费者可以无缝切换性能接近多 Master 模式：由于复制是异步的，对主节点的写入性能影响很小

缺点：可能丢失少量消息：如果 Master 在尚未将消息同步给 Slave 时就发生宕机且磁盘损坏，这部分消息就会永久丢失

同步双写模式

Master 接收到消息后，必须等待 Slave 也写入成功，才会向生产者返回成功应答

Dledger 模式

这是一种更为先进和自动化的高可用方案，基于 Raft 共识算法实现，已成为当前生产环境的主流推荐

优点：高可用且数据可靠：集成了自动的 Leader 选举，Master 故障时能自动切换，无需人工干预，避免了手动运维期间的服務中断

缺点：性能相对较低：每次写入都需要集群多数节点确认，因此在性能上通常会低于异步复制模式

部署

一、准备数据目录此测试为一台机器部署，多台机器注意数据分开

mkdir data{1..3}     #多台机器 只创建一个
chmod 777 data*

创建overlay网络

A节点
docker swarm init --advertise-addr <主机A_IP>
B节点
docker swarm join --token <TOKEN> <主机A_IP>:2377
A节点创建

docker network create -d overlay \
--subnet=10.200.100.0/24 \
--gateway=10.200.100.1 \
--attachable \
my-net

测试
# 在主机 A 运行容器并指定 IP
docker run -d --network=my-paasmes --ip=10.200.100.10 nginx:1.24

# 在主机 B 测试跨主机通信 #新加入的节点，有容器使用该网络情况下。才会显示my-paasmes网络。启动yml没网络时，先启动以下容器
docker run -it --rm --network=my-paasmes alpine ping 10.200.100.10

二、准备三个 broker 配置文件跨主机创建 Overlay 网络或用ip指定

vim n0.conf

brokerClusterName = RaftCluster
brokerName=RaftNode00
namesrvAddr=namesrv:9876;namesrv2:9876;namesrv3:9876   #指定三个namesrv
enableDLegerCommitLog=true
dLegerGroup=RaftNode00
dLegerPeers=n0-broker1:20911;n1-broker2:20911;n2-broker3:20911 #指定三个broker
dLegerSelfId=n0    #节点不同，配置不同
sendMessageThreadPoolNums=2
storePathRootDir=/home/rocketmq/store    #指定数据目录
storePathCommitLog=/home/rocketmq/store/commitlog
diskMaxUsedSpaceRatio=99   #剩余磁盘比例
cleanFileForDisk = true    #开启自动清理磁盘

vim n1.conf

brokerClusterName = RaftCluster
brokerName=RaftNode00
namesrvAddr=namesrv:9876;namesrv2:9876;namesrv3:9876
enableDLegerCommitLog=true
dLegerGroup=RaftNode00
dLegerPeers=n0-broker1:20911;n1-broker2:20911;n2-broker3:20911
dLegerSelfId=n1
sendMessageThreadPoolNums=2
storePathRootDir=/home/rocketmq/store
storePathCommitLog=/home/rocketmq/store/commitlog
diskMaxUsedSpaceRatio=99
cleanFileForDisk = true

vim n2.conf

brokerClusterName = RaftCluster
brokerName=RaftNode00
namesrvAddr=namesrv:9876;namesrv2:9876;namesrv3:9876
enableDLegerCommitLog=true
dLegerGroup=RaftNode00
dLegerPeers=n0-broker1:20911;n1-broker2:20911;n2-broker3:20911
dLegerSelfId=n2
sendMessageThreadPoolNums=2
storePathRootDir=/home/rocketmq/store
storePathCommitLog=/home/rocketmq/store/commitlog
diskMaxUsedSpaceRatio=99
cleanFileForDisk = true

三、准备yml文件单机部署创建的网络，多机部署指定 Overlay 网络

[jack@hpf-mes02 mq-test]# cat  mq.yml
version: '3.8'
services:
  rocketmq-console:
    image: styletang/rocketmq-console-ng
    container_name: rocketmq-console
    restart: unless-stopped
    ports:
      - "8008:8080"
    environment:
      - JAVA_OPTS=-Drocketmq.namesrv.addr=namesrv:9876;namesrv2:9876;namesrv3:9876;  #指定三个namesrv
      - com.rocketmq.sendMessageWithVIPChannel=false
    networks:
      - linshi





  namesrv:
    image: apache/rocketmq:5.3.2
    container_name: namesrv
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
    networks:
      - linshi
    ports:
      - "9876:9876"
    restart: unless-stopped
    command: sh mqnamesrv

  namesrv2:
    image: apache/rocketmq:5.3.2
    container_name: namesrv2
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
    networks:
      - linshi
    ports:
      - "9877:9876"
    restart: unless-stopped
    command: sh mqnamesrv

  namesrv3:
    image: apache/rocketmq:5.3.2
    container_name: namesrv3
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
    networks:
      - linshi
    ports:
      - "9878:9876"
    restart: unless-stopped
    command: sh mqnamesrv




  broker:
    image: apache/rocketmq:5.3.2
    container_name: broker
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
      - NAMESRV_ADDR=namesrv:9876;namesrv2:9876;namesrv3:9876;  #指定三个namesrv
    volumes:
      - ./n0.conf:/home/rocketmq/rocketmq-5.3.2/conf/broker.conf
      - ./data1:/home/rocketmq/store
    networks:
      - linshi
    restart: unless-stopped
    command: sh mqbroker autoCreateTopicEnable=true --enable-proxy -c /home/rocketmq/rocketmq-5.3.2/conf/broker.conf
    depends_on:
      - namesrv

  broker2:
    image: apache/rocketmq:5.3.2
    container_name: broker2
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
      - NAMESRV_ADDR=namesrv:9876;namesrv2:9876;namesrv3:9876;
    volumes:
      - ./n1.conf:/home/rocketmq/rocketmq-5.3.2/conf/broker.conf
      - ./data2:/home/rocketmq/store
    networks:
      - linshi
    restart: unless-stopped
    command: sh mqbroker autoCreateTopicEnable=true --enable-proxy -c /home/rocketmq/rocketmq-5.3.2/conf/broker.conf
    depends_on:
      - namesrv

  broker3:
    image: apache/rocketmq:5.3.2
    container_name: broker3
    environment:
      - JAVA_OPT=-server -Xms256m -Xmx256m -Xmn128m
      - NAMESRV_ADDR=namesrv:9876;namesrv2:9876;namesrv3:9876;
    volumes:
      - ./n2.conf:/home/rocketmq/rocketmq-5.3.2/conf/broker.conf
      - ./data3:/home/rocketmq/store
    networks:
      - linshi
    restart: unless-stopped
    command: sh mqbroker autoCreateTopicEnable=true --enable-proxy -c /home/rocketmq/rocketmq-5.3.2/conf/broker.conf
    depends_on:
      - namesrv

networks:
  linshi:
    name: linshi
    external: true

四、验证

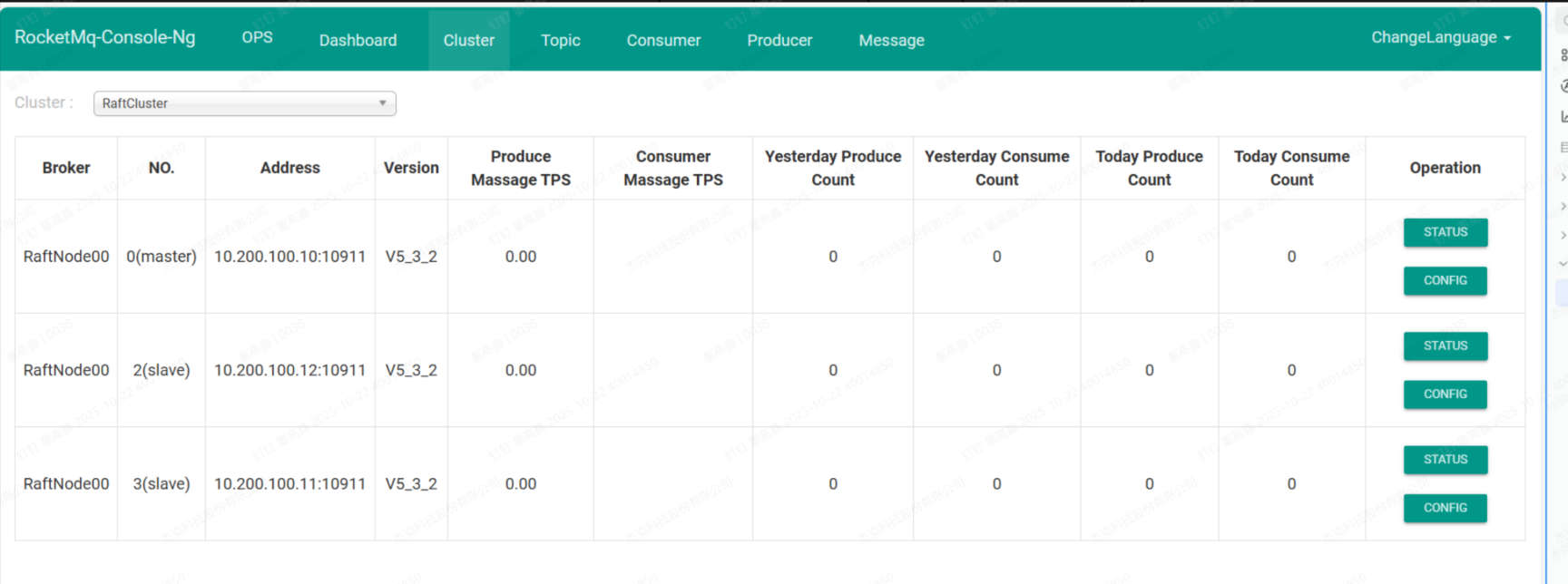

浏览器打开 ip:8008 mq管理页面可以看到一主两从

不管停哪个节点，业务都能正常显示。

注意停namesrv 服务时，可能短暂几秒无法显示，过几秒恢复
