基本逻辑门与其Verilog描述方法

基本逻辑门

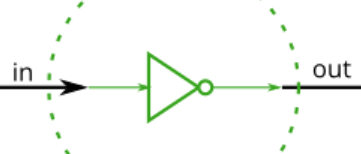

非门(NOT Gate)

• 描述方法：

module MyModule(input in, output out);
    assign out = ~in;
    //或者
    assign out = !in;//逻辑非
endmodule

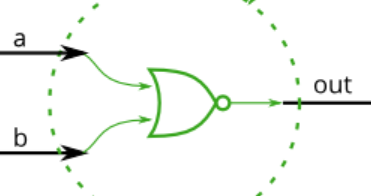

在其他逻辑门基础的末尾加圈可以达到取反效果(与或门)：

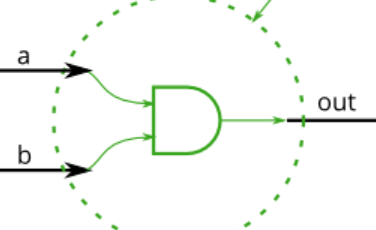

与门(AND Gate)

• 描述方法：

module MyModule(inout a, input b, output out);
    assign out = a & b;
endmodule

或门(OR Gate)

• 描述方法:

module MyModule(input a, input b, output y);
    assign y = a | b;//按位取或
    //或者
    assign y = a || b;//逻辑或
endmodule

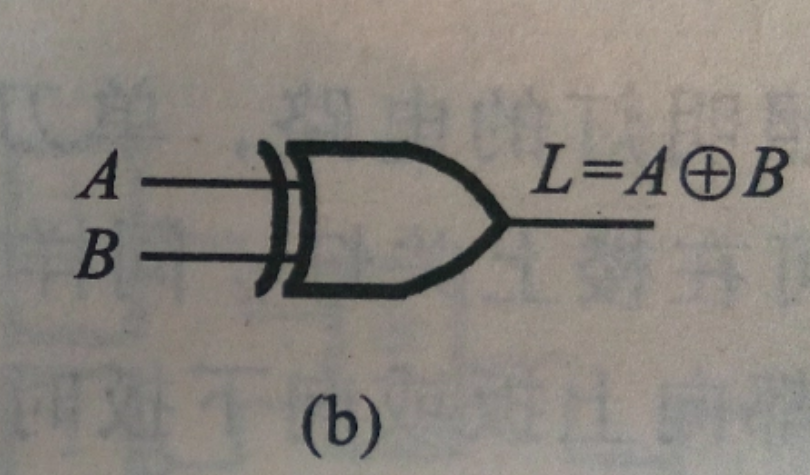

异或门(XOR Gate)

• 描述方法：

module MyModule(input A, input B, output L);
    assign L = A ^ B;
endmodule

若A与B的值相同，则返回TRUE(1)，否则返回FALSE(0)
