STM32时钟树

STM32时钟树

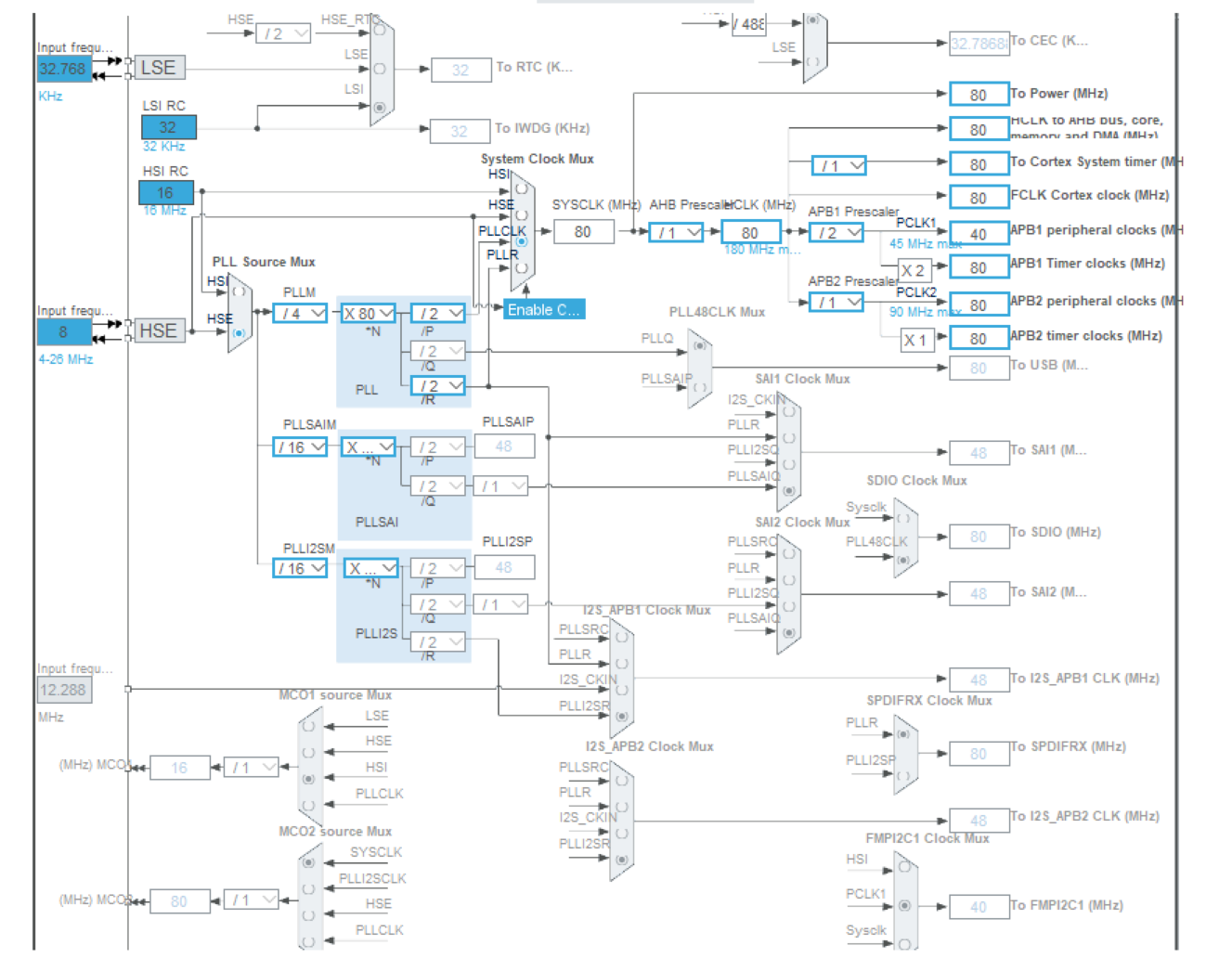

简要结构

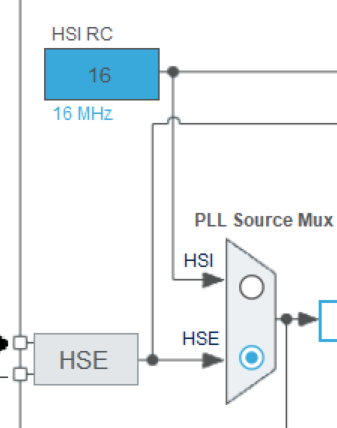

HSI(高速内部时钟)

• 由内部RC振荡器产生，频率为8MHz，但不稳定。

通常用于启动MCU，但不建议作为计时器

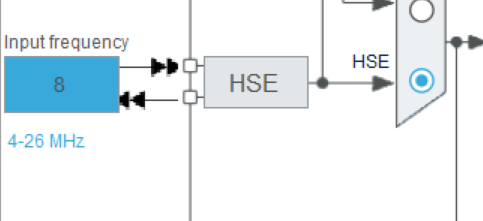

HSE(高速外部时钟)

• 以外部晶振作时钟源，晶振频率可取范围为4~16MHz，我们一般采用8MHz的晶振

这个相对准确，可以用作计时器

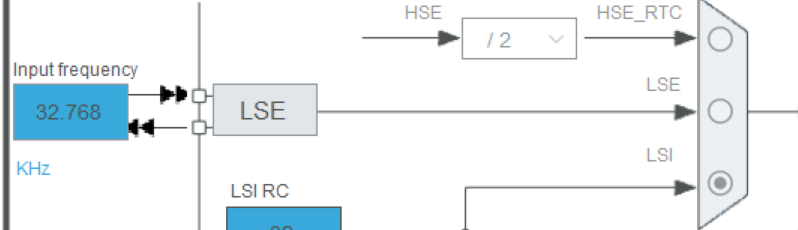

LSE(低速外部时钟)

• 以外部晶振作时钟源，主要提供给实时时钟模块，所以一般采用32.768KHz

通常作低功耗任务，比如唤醒MCU前的检测按键

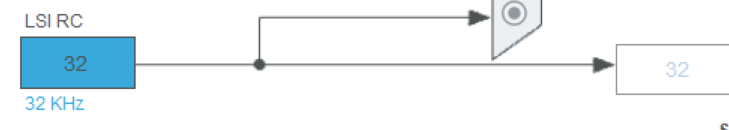

LSI(低速内部时钟)

• 由内部RC振荡器产生，也主要提供给实时时钟模块，频率大约为40KHz。

也是唤醒MCU用的，不稳定

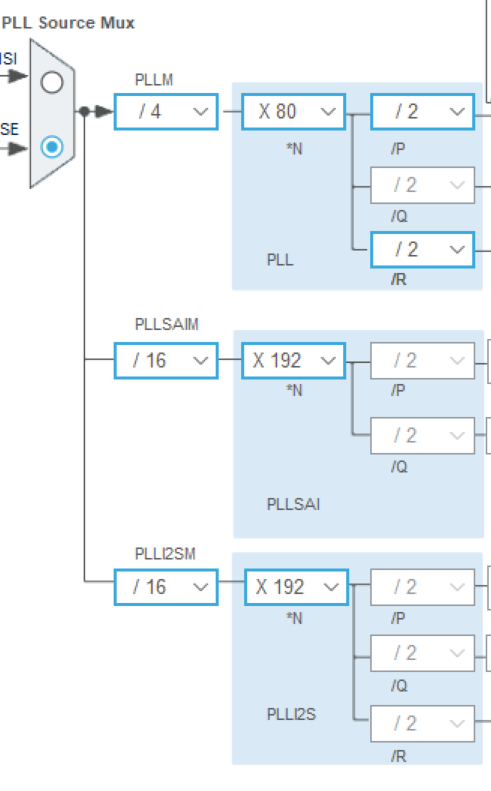

PLL(锁相环)

• OSC_OUT和OSC_IN开始，这两个引脚分别接到外部晶振8MHz,第一个分频器PLLXTPRE，遇到开关PLLSRC(PLL entry clock source)，我们可以选择其输出，输出为外部高速时钟(HSE)或是内部高速时钟(HSI)。这里选择输出为HSE，接着遇到锁相环PLL，具有倍频作用，在这里我们可以输入倍频因子PLLMUL，要是想超频，就得在这个寄存器上做手脚。

PLLCLK

• 经过PLL的时钟称为PLLCLK。

PLLM

• 主PLL的分频系数

PLLN

• 主PLL的倍频系数

PLLP

• 主PLL到SYSCLK前的最后一个分频系数

• PLLCLK时钟频率的计算公式为：


即此时PLL时钟频率为

SYSCLK(系统时钟)

• 系统时钟，STM32大部分器件的时钟来源。主要由AHB预分频器分配到各个部件。

时钟源

• 该时钟可有多个时钟源，分别为：

HSE

• 直接来自HSE

HSI

• 直接来自HSI

PLLCLK

• 经过锁相环(PLL)倍频

PLLR

• 经PLLR倍频

HCLK

• 由AHB预分频器直接输出得到，它是高速总线AHB的时钟信号，提供给存储器，DMA及cortex内核，是cortex内核运行的时钟，CPU主频就是这个信号，它的大小与STM32运算速度，数据存取速度密切相关。

FCLK(自由时钟)

• 同样由AHB预分频器输出得到，是内核的“自由运行时钟”。“自由”表现在它不来自时钟 HCLK，因此在HCLK时钟停止时FCLK也继续运行。它的存在，可以保证在处理器休眠时，也能够采样和到中断和跟踪休眠事件 ，它与HCLK互相同步。

PCLK

• 外设时钟，分为PCLK1和PCLK2

PCLK1

• 由APB1预分频器输出得到，最大频率为36MHz，提供给挂载在APB1总线上的外设

APB1外设

• RCC_APB1Periph_tiM2 TIM2时钟
• RCC_APB1Periph_TIM3 TIM3时钟
• RCC_APB1Periph_TIM4 TIM4时钟
• RCC_APB1Periph_WWDG WWDG时钟
• RCC_APB1Periph_SPI2 SPI2时钟
• RCC_APB1Periph_USART2 USART2时钟
• RCC_APB1Periph_USART3 USART3时钟
• RCC_APB1Periph_I2C1 I2C1时钟
• RCC_APB1Periph_I2C2 I2C2时钟
• RCC_APB1Periph_USB USB时钟
• RCC_APB1Periph_CAN CAN时钟
• RCC_APB1Periph_BKP BKP时钟
• RCC_APB1Periph_PWR PWR时钟
• RCC_APB1Periph_ALL 全部APB1外设时钟

PCLK2

• 由APB2预分频器输出得到，最大频率可为72MHz，提供给挂载在APB2总线上的外设

APB2外设

• RCC_APB2Periph_AFIO 功能复用IO时钟
• RCC_APB2Periph_GPIOA GPIOA时钟
• RCC_APB2Periph_GPIOB GPIOB时钟
• RCC_APB2Periph_GPIOC GPIOC时钟
• RCC_APB2Periph_GPIOD GPIOD时钟
• RCC_APB2Periph_GPIOE GPIOE时钟
• RCC_APB2Periph_ADC1 ADC1时钟
• RCC_APB2Periph_ADC2 ADC2时钟
• RCC_APB2Periph_TIM1 TIM1时钟
• RCC_APB2Periph_SPI1 SPI1时钟
• RCC_APB2Periph_USART1 USART1时钟
• RCC_APB2Periph_ALL 全部APB2外设时钟
