ADC模块的简单应用

利用ADC测量电压

1、具体操作

(1)初始化硬件

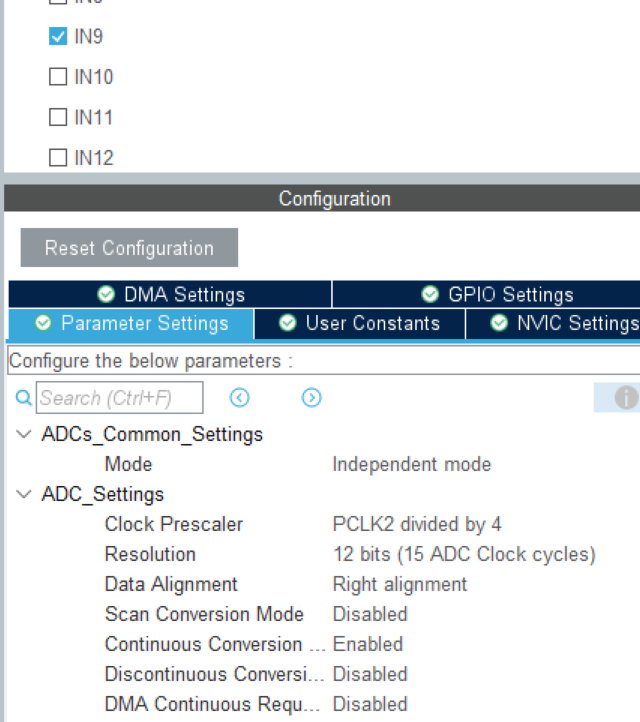

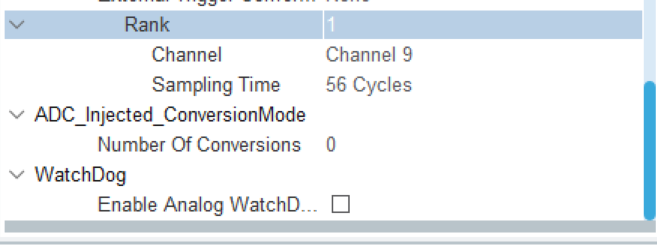

• 按如下操作配置ADC外设：


• 配置时钟

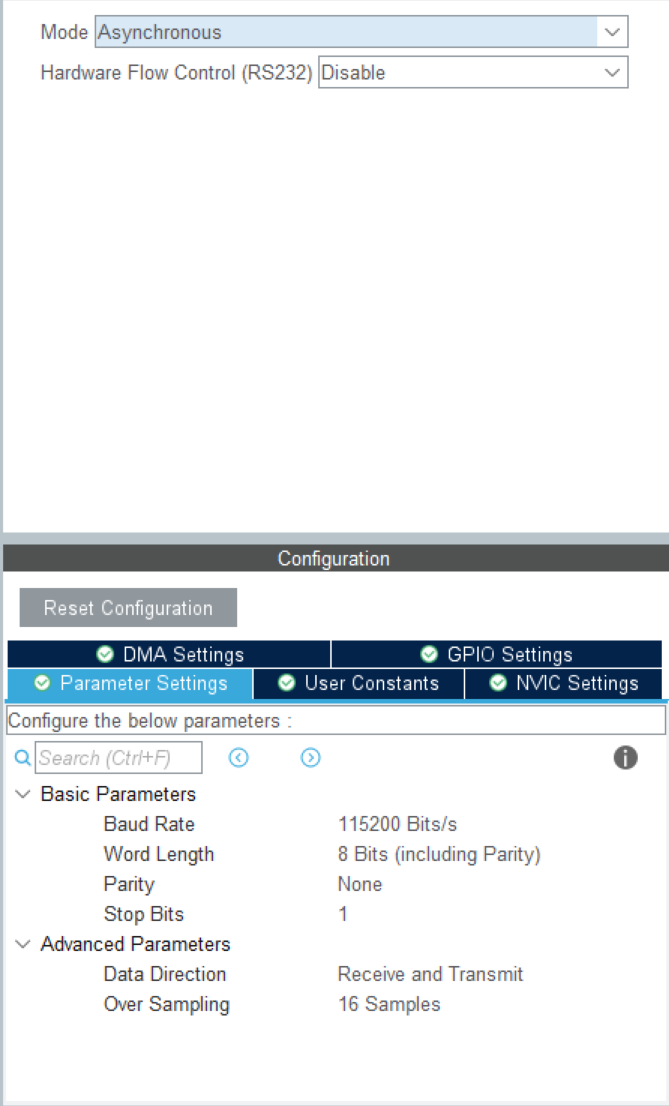

• 配置串口，用于输出ADC数据

• 配置时钟

• 在主循环外部启用ADC模块

  /* USER CODE BEGIN 2 */
  HAL_ADC_Start(&hadc1);
  HAL_ADC_PollForConversion(&hadc1, 100);
  /* USER CODE END 2 */

• 引用输入输出头文件

/* USER CODE BEGIN Includes */
#include <stdio.h>
/* USER CODE END Includes */

• 重定向至使能的串口输出

/* USER CODE BEGIN 4 */
int fputc(int ch, FILE *stream){
		HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 10);
	return ch;
}
/* USER CODE END 4 */

(2)操控硬件

• 声明采样值adcValue，电压值Voltage

/* USER CODE BEGIN 0 */
int adcValue;//ADC模块的采样值
float Voltage;//计算后的电压值
/* USER CODE END 0 */

• 在主循环内写入以下内容：

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_Delay(10);
		HAL_ADC_Start(&hadc1);//再次启用ADC，不启动就会一直保持第一次采样的值
		adcValue = HAL_ADC_GetValue(&hadc1);//获取采样值
		Voltage = (float)(adcValue / 4096.0f * 3.3f);//计算电压
		printf("The voltage is %.2f\r\n", Voltage);//输出电压值
		printf("The ADC value is %d\r\n", adcValue);//输出采样值
		HAL_Delay(999);//延时1秒
  }

计算电压的方式：

最大采样值计算方式：

最大采样值计算方式：

• 该开发板的参考电压为3.3V，分辨率为12，因此计算电压的公式为：

Voltage = (float)(adcValue / 4096.0f * 3.3f);

2、实验效果

• 每隔一秒，单片机会向串口分别输出一次采样值和计算后的真实电压值

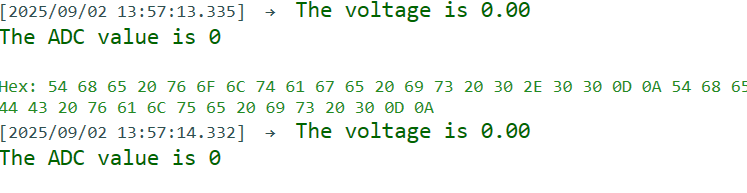

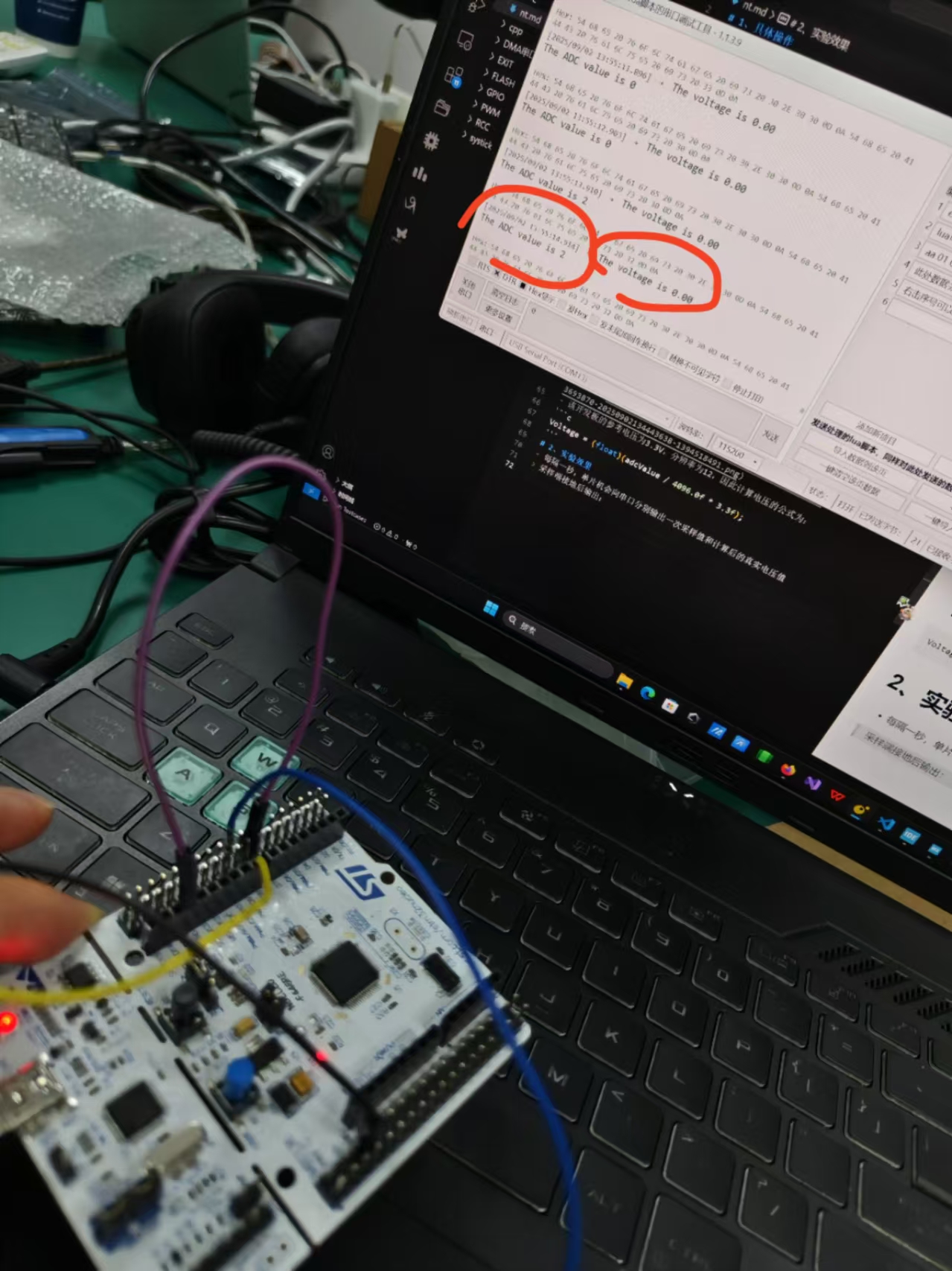

(1)采样端接地后输出：

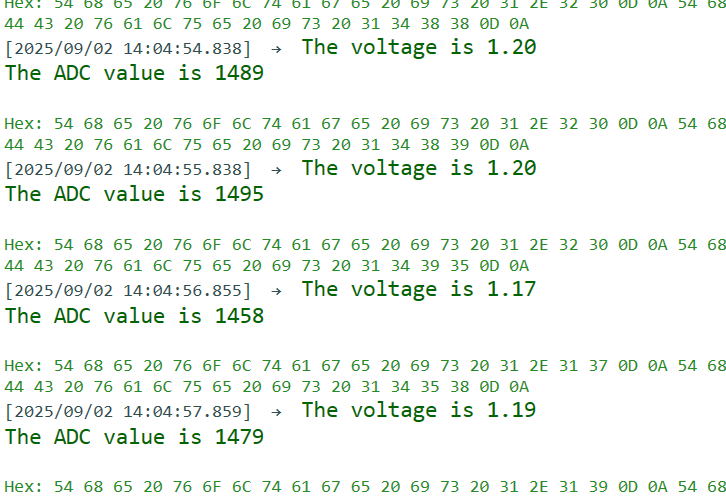

(2)采样端接干电池后输出

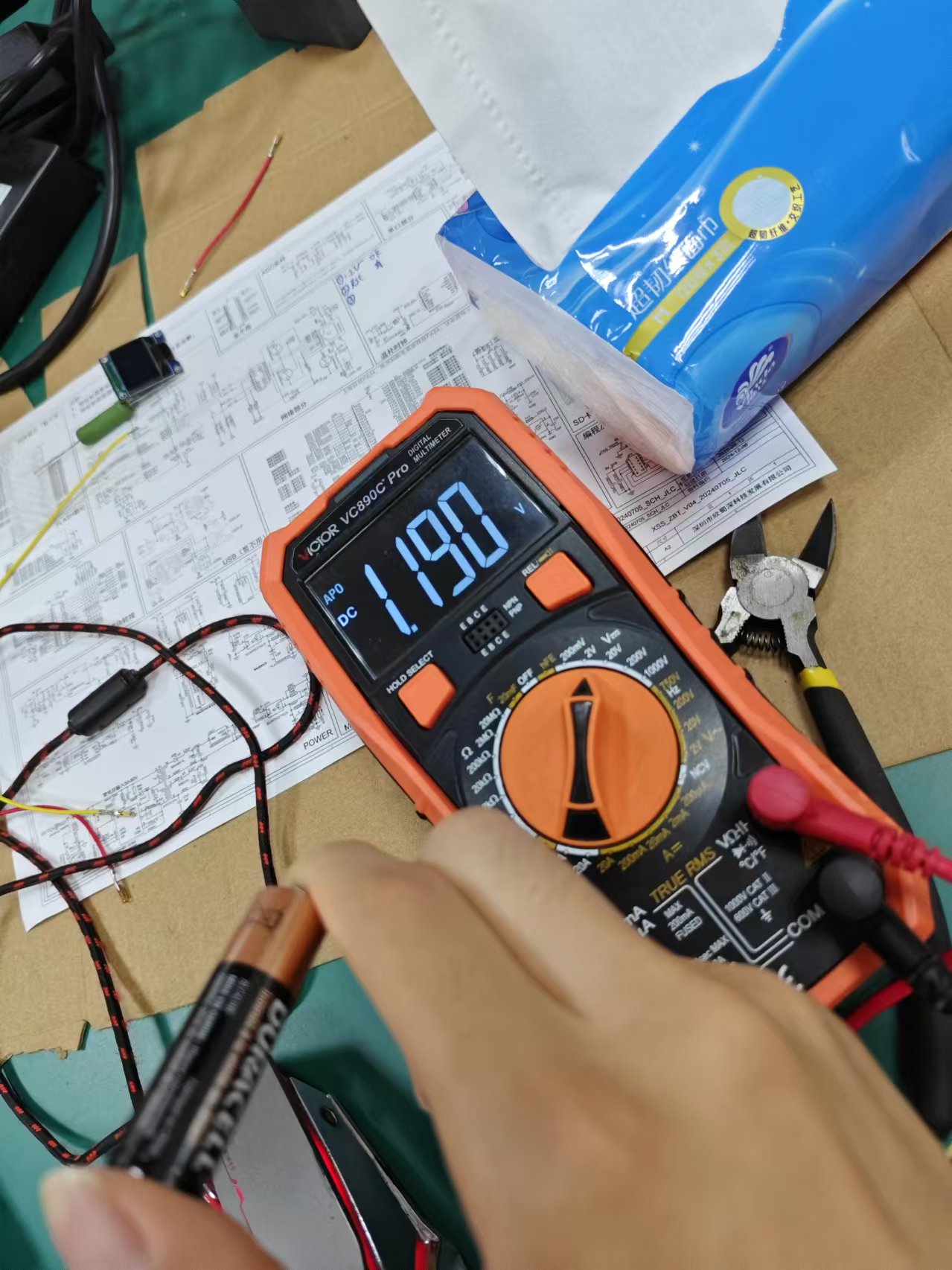

万用表测量结果(干电池快没电了)

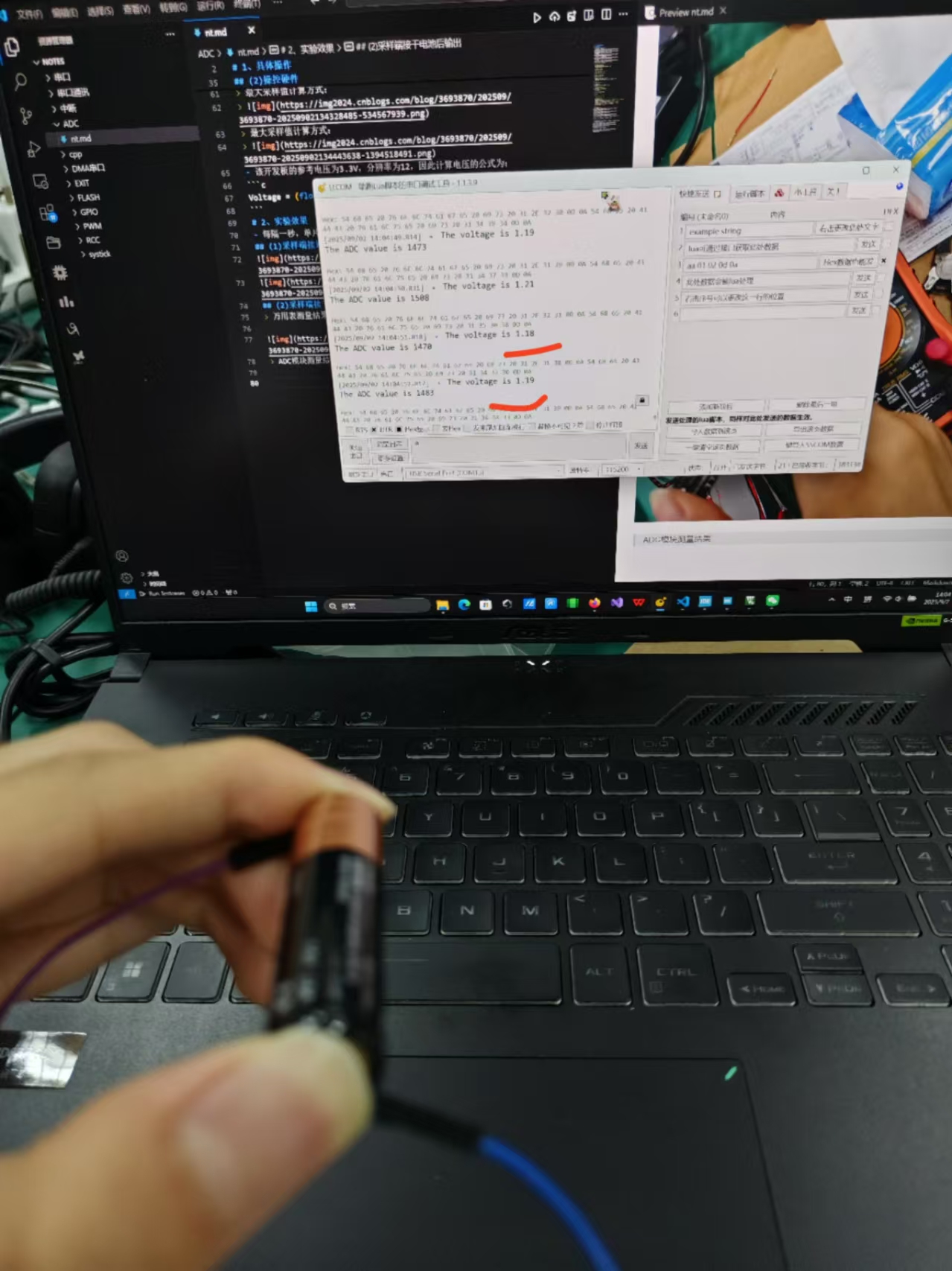

ADC模块测量结果

3、代码清单

/*------------重定向函数-------------*/
int fputc(int ch, FILE *stream){
		HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 10);
	return ch;
}
/*-----------启用ADC模块的函数-----------------------
*hadc：指定ADC模块的句柄
*/
HAL_StatusTypeDef HAL_ADC_Start(ADC_HandleTypeDef *hadc)；
/*-----------------读取ADC值的函数--------------------
*hadc：指定ADC模块的句柄
*/
uint32_t HAL_ADC_GetValue(ADC_HandleTypeDef *hadc)；
