GATT协议

gatt协议

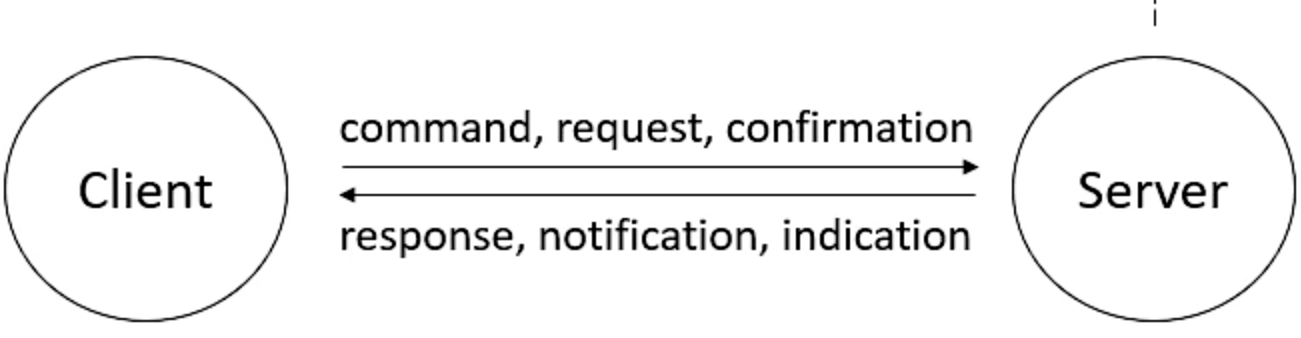

协议将设备分为2种。client客户端和server服务端

客户端发送命令，请求，确认信息给服务端，读取和写入存储在服务端的特征值 (Characteristics )

服务端通过下图三种方式返回数据给客户端，设备包含由 GATT 客户端读取或写入的 Characteristic，每当客户端发送请求时，服务端就会接受并执行相应的请求。

区分三种行为：Notification、Indication 和 Response

类型	主动发起者	是否由服务端主动推送	是否需要客户端确认	通常用途
Notification	服务端	✅ 是	❌ 否	实时传感数据（如心率）
Indication	服务端	✅ 是	✅ 是	重要数据（如报警、状态变更）
Response	服务端	❌ 否（被动响应）	✅ 是（回应客户端请求）	回应读写请求（如客户端 read）

---

🔁 Notification（通知）

• 服务端发送数据到客户端，无需等待回应
• 速度快，但不保证送达
• 客户端只需在 CCCD 写 0x0100 来启用

🔐 Indication（指示）

• 服务端发送后 必须收到客户端确认（ACK）
• 传输更可靠，但速度慢
• 客户端在 CCCD 写 0x0200 启用

---

📨 Response（响应）

• 是客户端执行命令（如 read 或 write) 后，服务端对请求的回应
• 不需要启用 CCCD，也不是推送，而是请求-响应模型
• 例如：
  • gatttool --char-read -a 0x003e ← 客户端请求
  • 服务端返回：Characteristic value/descriptor: 01 02 03 ← 响应

---

类比理解：

行为	类比
Notification	服务端发广播，不管你有没有收到
Indication	服务端发快递，要求你签收
Response	你打电话问问题，对方回答你

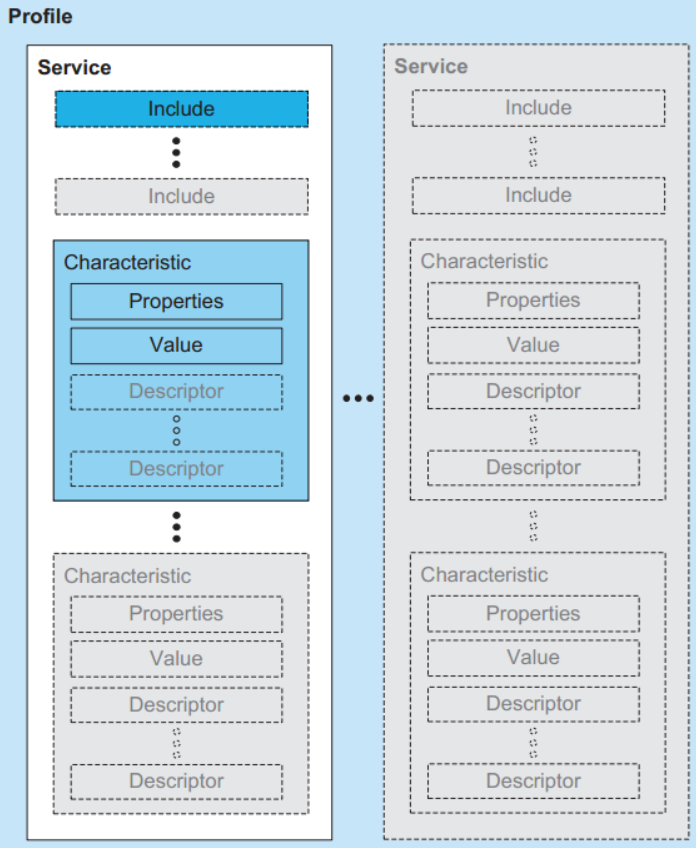

数据存在服务端(器)，存储的数据的形式是profile(配置文件)，在profile下有各种service(服务)，service下有各种characteristic(特征)，客户端可以发现和获取服务端的 Service 和 Characteristic，然后与之通信。Service 可以理解为一个功能集Characteristic 是双方通信的最小单元，是一个抽象功能单元

数据格式

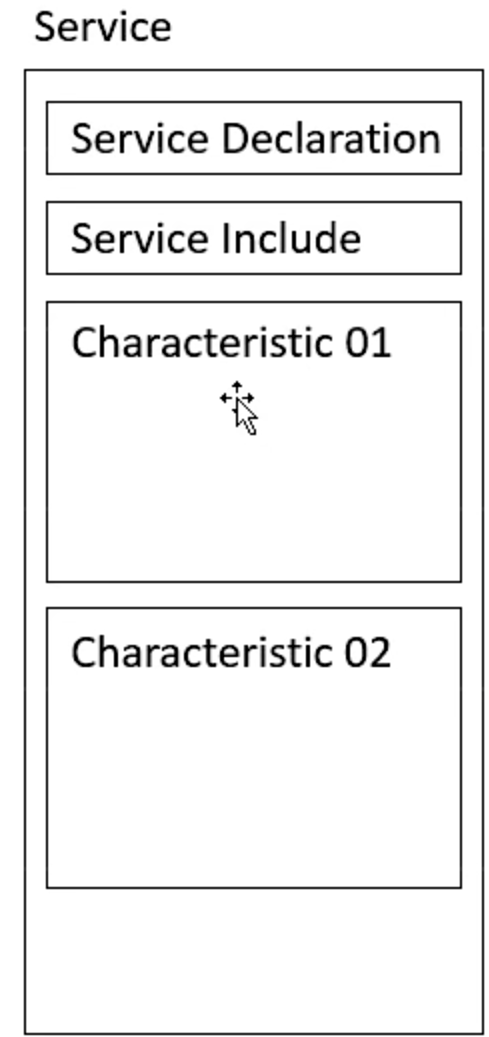

service

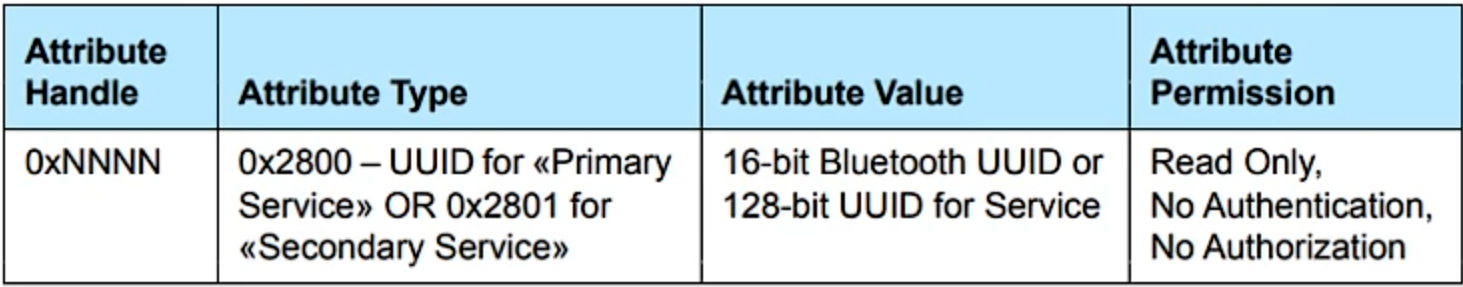

Service Declaration(服务申明)

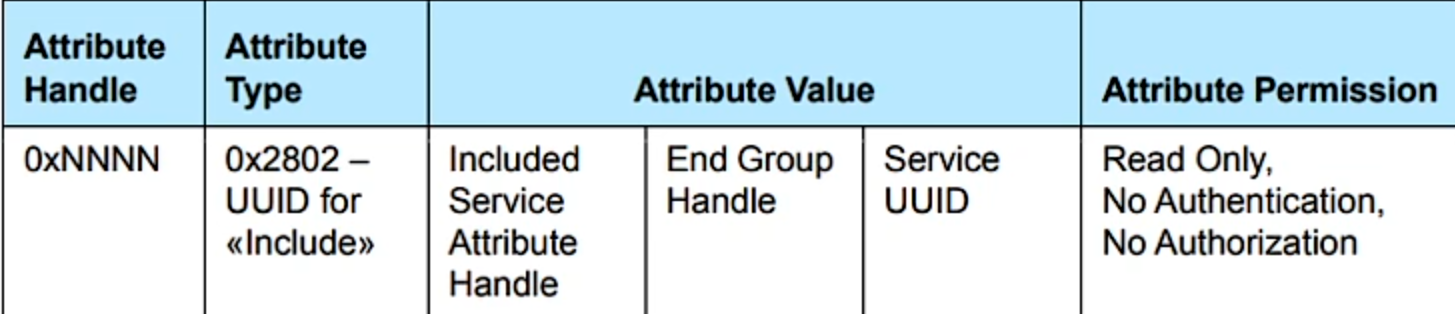

Service include(服务包含)

characteristic(特征)

• UUID（Universally Unique Identifier）：用于唯一标识Characteristic。
• Properties（属性）：指定了Characteristic的行为，例如读取、写入、通知等。
• Value（值）：存储Characteristic的当前值。
• Descriptors（描述符）：提供了关于Characteristic的更多信息，如读写权限、单位、格式等。

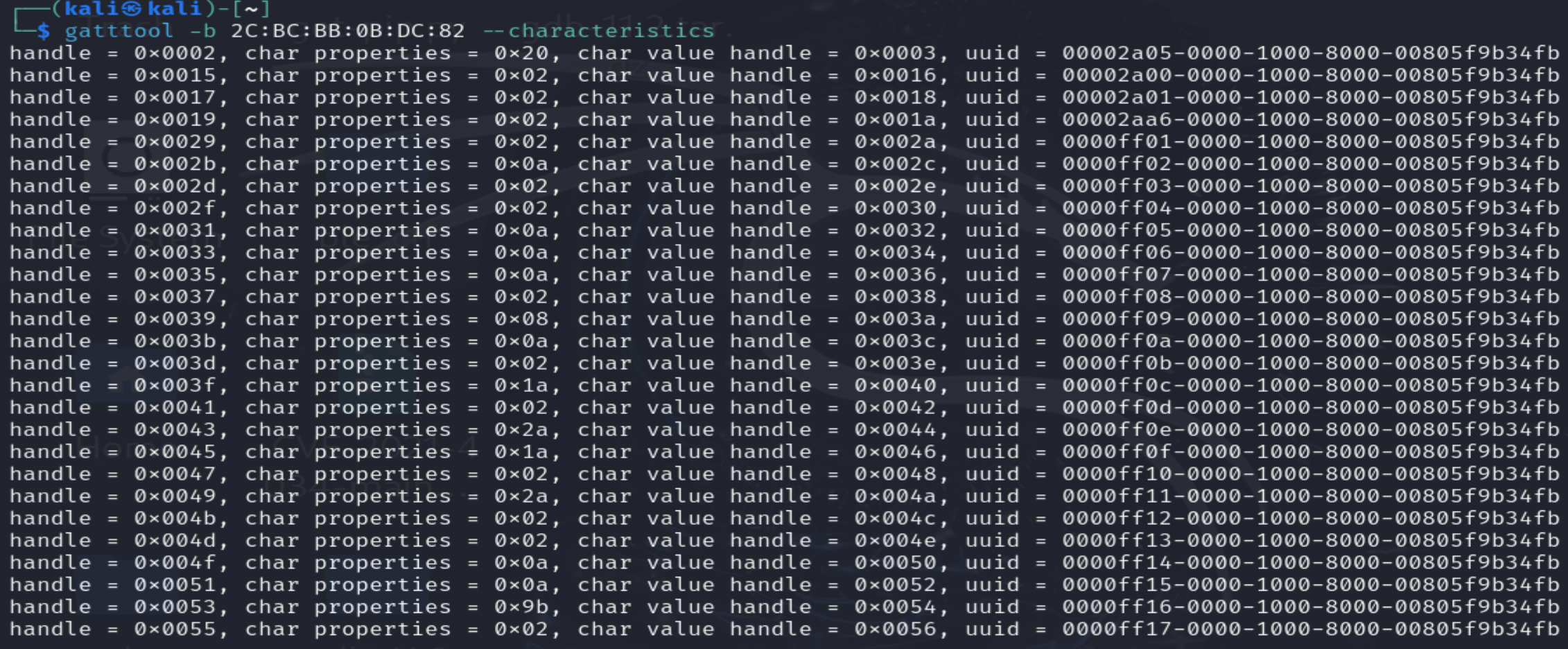

比如我现在的服务端是我的烧录了 BLECTF 的 esp32 ，它由很多 Characteristic 组成

handle 是特征的句柄，char properties 是特征的属性，char value handle 是特征值的句柄，uuid 是特征的通用唯一标识符

句柄是一个简单的地址索引，用于定位某个 Attribute（属性）在 GATT 表中的位置。

拿着为0x45的 handle 举例

handle = 0x0045, char properties = 0x1a, char value handle = 0x0046, uuid = 0000ff0f-0000-1000-8000-00805f9b34fb
┌──(kali㉿kali)-[~]
└─$ gatttool -b 2C:BC:BB:0B:DC:82 --char-read --handle=0x45
Characteristic value/descriptor: 1a 46 00 0f ff

1a 就是特征属性，代表权限

46 是这个特征的特征值的句柄 ，我们可以通过其去查看这个特征的描述

00 0f ff 是 UUID 的缩略

通过0x46的 handle 去读取 Value/Descriptor ，得到的就是这个特征的描述

┌──(kali㉿kali)-[~]
└─$ gatttool -b 2C:BC:BB:0B:DC:82 --char-read --handle=0x46
Characteristic value/descriptor: 4c 69 73 74 65 6e 20 74 6f 20 6d 65 20 66 6f 72 20 6d 75 6c 74 69 20 6e 6f 74 69 66 69 63 61 74 69 6f 6e 73
