实验4 8086标志寄存器及中断

实验任务1

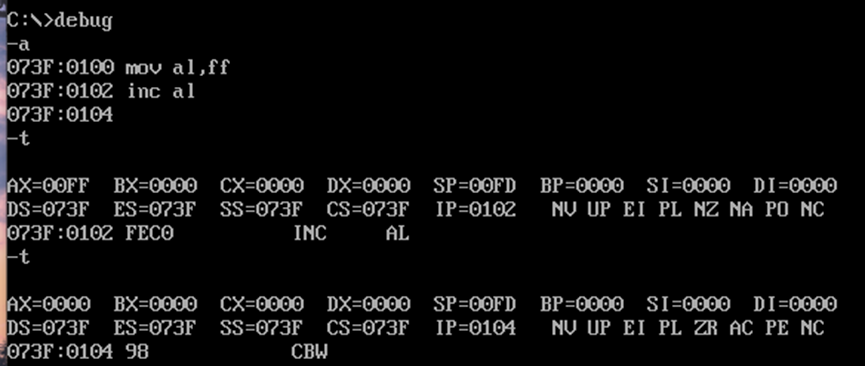

①

对ZF和CF标志位均有影响

②

对ZF标志位有影响，但是对CF标志位没有影响

task1.asm

assume cs:code, ds:data

data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
code ends
end start

①不能替换为add si,2与add di,2 因为会影响到多个标志位，而inc是不会影响到的

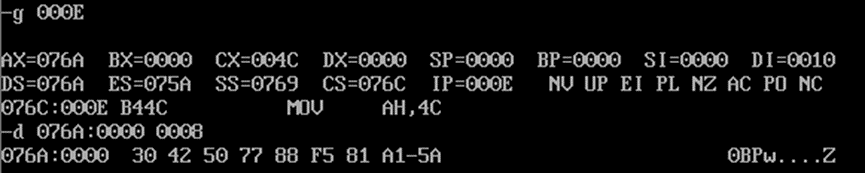

②调试截图如下：



实验任务2



assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0
s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov ah, 2
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

答：

Line 11-18

接收键盘上输入的字符，与#进行比较，如果遇到#则进入next子功能

Line 20-22

在屏幕上输出换行符

Line 24-30



在屏幕上输出存放在数据段中的字符



实验任务3



assume ds:data, cs:code, ss:stack
data segment
    x dw 91, 792, 8536, 65535, 2021, 0
    len equ $ - x
data ends
stack segment
    dw 8 dup(?)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov cx, len/2
    s:
        mov ax, word ptr ds:[di]
        add di, 2

        push cx
        call printNumber
        call printSpace
        pop cx
    loop s

    mov ah, 4ch
    int 21h

printNumber:
    mov bx, 0
    s1:
        mov bp, 10
        mov dx, 0
        div bp
        push dx
        inc bx
        mov cx, ax
        inc cx
    loop s1

    mov cx, bx
    s2:
        pop dx
        add dl, 30h
        mov ah, 2
        int 21h
    loop s2

    ret

printSpace:
    mov ah, 2
    mov dl, ' '
    int 21h
    ret

code ends
end start



实验任务4

assume cs:code,ds:data
data segment
    str db "assembly language, it's not difficult but tedious"
    len equ $ - str
data ends

stack segment
    db 8 dup(?)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov si, 0
    mov cx, len
    call strupr
    call printStr

    mov ax, 4c00h
    int 21h

strupr:
    push cx
    push si
    s:
        mov al, ds:[si]
        cmp al, 97
        jl c
        cmp al, 122
        jg c
        and al, 0dfh
        mov ds:[si], al
    c:
        inc si
        loop s

    pop si
    pop cx
    ret


printStr:
    push cx
    push si
    s2:
        mov ah, 2
        mov dl, ds:[si]
        int 21h
        inc si
    loop s2

    pop si
    pop cx
    ret

code ends
end start

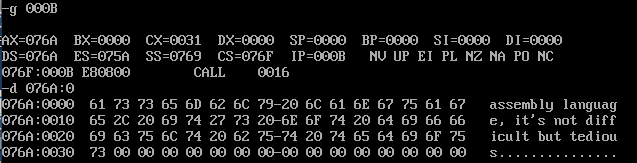

call strpur调用前

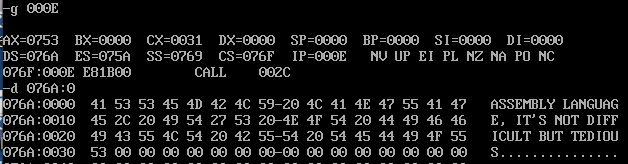

调用后

运行截图：



实验任务5

assume cs:code, ds:data

data segment
    str1 db "yes", '$'
    str2 db "no", '$'
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ah, 1
    int 21h

    mov ah, 2
    mov bh, 0
    mov dh, 24
    mov dl, 70
    int 10h

    cmp al, '7'
    je s1
    mov ah, 9
    mov dx, offset str2
    int 21h

    jmp over

s1: mov ah, 9
    mov dx, offset str1
    int 21h
over:
    mov ah, 4ch
    int 21h
code ends
end start

程序功能：

将从键盘输入的字符与7进行比较

如果相同

则在第24行第70列输出数据段的str1标号处数据yes

如果不相同



则在第24行第70列输出数据段的str2标号处数据no



实验任务6



对于中断、软中断实现机制的理解

答：

中断也是异常的一种，中断有硬中断（由硬件产生的中断）和软中断（软件产生的中断）之分。ARM有七种不同的中断源，在中断向量表中对应的地址范围是0X00 ~ 0X1C

软件中断是内部中断的一种，是由软件引起的非屏蔽型中断

其中软中断的处理过程为

（1）将标志寄存器压入堆栈。

（2）用清中断标志（IF）和单步标志（TF）禁止硬件中断，即关中断。

所以当我们自己编制中断服务程序时，在程序内必要时可以开中断，即打开由硬件自动关闭的中断允许触发器，使之能够响应更高级的中断。

（3）将当前代码段寄存器的内容（CS）压入栈。

（4）将当前指令指针（IP）压入栈。

步骤（3）、（4）的目的是要确保中断处理完毕之后能够正确地返回中断调用者。

（5）转向中断服务程序入口并将控制交给中断服务程序。

 在中断服务程序执行完后，即CPU接收到IRET指令时，它又将产生以下步骤：

（1）弹出IP：从堆栈中将保存的指令指针IP由堆栈弹出到IP中。

（2）弹出CS：将保存的段寄存器内容由堆栈弹出到代码段寄存器中。



（3）恢复标志寄存器



实验总结

1、CF代表运行或左移时产生的进位，如果有进位，CF为1 进位标志位。ZF 零标志位，除进位外，首位是否为0。

2、add/sub也会影响到多个标志位，cmp mov push pop inc dec 就不影响。有些汇编指令执行时，会依赖于标志位的值

3、mov al,0ffh

add al,1

mov ah,0

adc ah,0

代表将丢掉的进位补充进来

就等同于

mov ax,0ffh

add ax,1

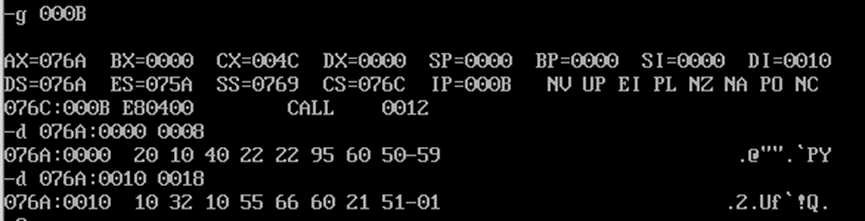

实验任务1

①    不能替换为add si,2与add di,2 因为会影响到多个标志位，而inc是不会影响到的

ds:si        076A:0000
ds:di              076A:0010
