MyEMS能源管理系统后台配置-组合设备管理

MyEMS开源能源管理系统适用于建筑、工厂、商场、医院、园区的电、水、气等能源数据采集、分析、报表，还有光伏、储能、充电桩、微电网、设备控制、故障诊断、工单管理、人工智能优化等可选功能。
本文介绍MyEMS能源管理系统后台配置-组合设备管理

12.组合设备管理

组合设备为由其他设备组合而成的设备，统称为组合设备。

“组合设备”、“绑定计量表”、“绑定参数”、“绑定命令”的操作跟上述“设备管理”一致。

12.1组合设备

查看组合设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”

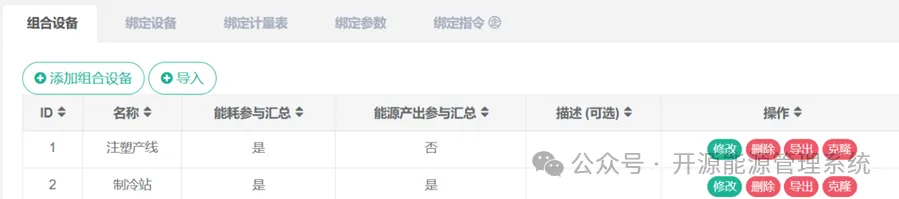

图12-1组合设备列表

添加组合设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“添加组合设备”按钮
5.在“添加组合设备”对话框中输入“名称”，“能耗参与汇总”，“能耗产出参与汇总”，“成本中心”和“描述”，SUV（企），摄像机地址（企）
6.点击“保存”按钮

图12-2添加组合设备

编辑组合设备：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“修改”按钮
5.在“编辑组合设备”对话框中输入“名称”，“能耗参与汇总”，“能耗产出参与汇总”，“成本中心”和“描述”，SUV（企），摄像机地址（企）
6.点击“保存”按钮

图12-3编辑组合设备

删除组合设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮

导入组合设备：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“导入”按钮
5.将数据输入对话框
6.点击“导入”按钮

导出组合设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“导出”按钮

克隆组合设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“组合设备”
4.点击“克隆”按钮

12.2绑定计量表

查看绑定计量表：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定计量表”
4.选择组合设备“5-8#冷冻水泵”
5.右侧绿色框“5-8#冷冻水泵绑定的表”下显示即为该设备所绑定的计量表

图12-4绑定计量表列表

添加绑定计量表：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定计量表”
4.选择组合设备“5-8#冷冻水泵”
5.拖拽右侧框“计量表”下的表到中间绿色框中
6.选择“输入表”或者“输出表”，点击“保存”按钮

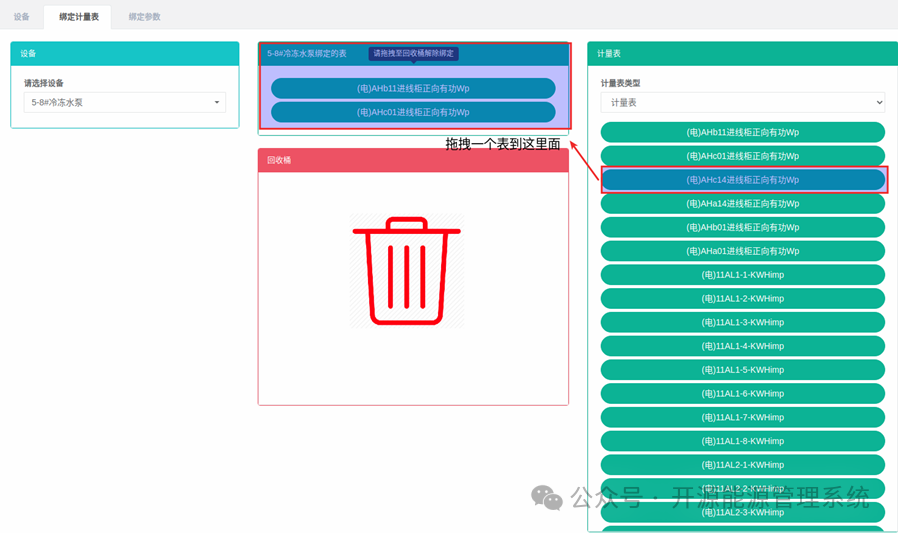

图12-5添加绑定计量表

删除绑定计量表：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定计量表”
4.选择组合设备“5-8#冷冻水泵”
5.选择右侧绿色框“5-8#冷冻水泵绑定的表”下一个表拖拽到“回收桶”红色框内
6.提示解绑成功

图12-6编辑绑定计量表

12.3绑定设备

绑定设备是指建立设备与组合设备的对应关系。
查看组合设备绑定的设备：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定设备”
4.在“组合设备”框中选择组合设备

图12-7查看组合设备绑定的设备

绑定设备：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定设备”
4.在“组合设备”框中选择组合设备
5.在“设备列表”框中选择组合设备
6.拖动想添加的设备到绿色方框中
7.添加设备成功

图12-8绑定设备

删除设备：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定设备”
4.在“组合设备”框中选择组合设备
5.拖动想删除的设备到红色的回收桶中
6.松开鼠标，删除完成

图12-9删除设备

12.4绑定参数

查看绑定参数：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定参数”
4.选择组合设备“5-8#冷冻水泵”
5.右侧即为该设备的绑定参数列表

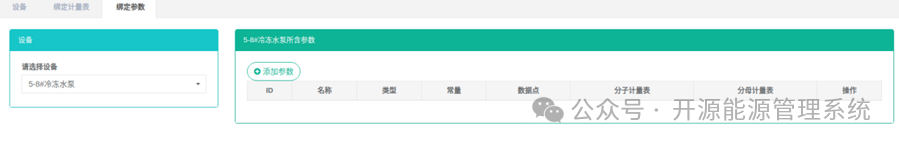

图12-10绑定参数列表

添加绑定参数：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定参数”
4.选择组合设备“5-8#冷冻水泵”
5.点击“添加参数”按钮
6.在“添加参数”对话框输入“名称”，“类型”和“常量值”
7.点击“保存”按钮

图12-11添加绑定参数

修改绑定参数：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定参数”
4.选择组合设备“5-8#冷冻水泵”
5.点击“修改”按钮
6.在“编辑参数”对话框输入“名称”，“类型”和“常量值”
7.点击“保存”按钮

图12-12编辑绑定参数

删除绑定参数：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定参数”
4.选择组合设备“5-8#冷冻水泵”
5.点击“删除”按钮
6.在“确认删除”对话框中点击“确认删除”按钮

12.4绑定命令（企）

绑定命令是指建立设备与命令的对应关系。

查看设备绑定的命令：

1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定命令”
4.在“组合设备”框中选择设备

图12-13查看绑定命令

绑定命令：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定命令”
4.在“组合设备”框中选择设备
5.在“命令列表”框中选择命令
6.拖动想添加的命令到绿色方框中
7.添加命令成功

图12-14绑定命令

删除命令：
1.点击菜单“系统管理”
2.点击菜单“组合设备管理”
3.点击标签页“绑定命令”
4.在“组合设备”框中选择组合设备
5.拖动想删除的设备到红色的回收桶中
6.松开鼠标，删除完成

图12-15删除命令
