智联万物的电气基石：RS485 总线阻抗匹配技术深度解码​

在工业自动化与能源管理领域，RS485 总线凭借卓越的通信性能成为智能互联的关键纽带。这项基于差分传输原理的技术，以三大核心优势构筑起稳定可靠的通信网络，而其中终端电阻的精准配置，更是确保信号完整性与系统可靠性的核心密码。
一、RS485 总线的卓越技术特性
RS485 总线采用差分传输模式，通过双绞线传输差分信号，有效抑制共模干扰，在复杂电磁环境下依然保持出色的抗干扰能力。在系统扩展性上，单条总线可支持 32 个节点组网，大幅降低布线成本达 60%，为大规模分布式系统部署提供了经济高效的解决方案。在长距离传输方面，当传输速率不超过 100kbps 时，标准传输距离可达 1200 米，满足工业现场远距离通信需求。

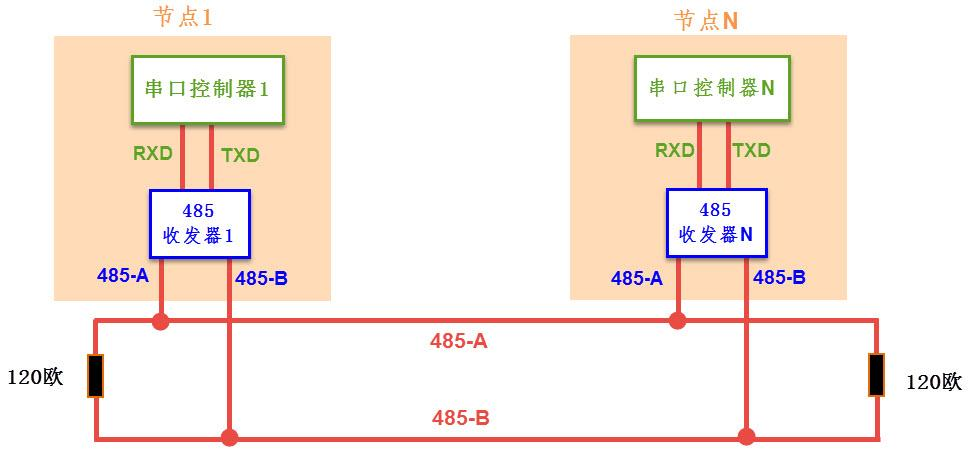

RS485 总线典型采用总线型拓扑架构，然而，其物理层设计中，阻抗匹配处理是不容忽视的关键环节。研究数据表明，未进行规范阻抗匹配的 RS485 系统，故障率较标准系统高出 82%，凸显了阻抗匹配在系统稳定性中的重要地位。
二、终端电阻：信号完整性的守护者

1. 抑制信号反射，保障波形纯净
   当信号传输至线路末端，由于阻抗突变，部分信号能量会发生反射，导致波形畸变。实验数据显示，在未安装终端电阻的情况下，信号反射系数高达 0.8，严重影响数据传输准确性。而终端电阻通过匹配线路特性阻抗，能够有效吸收反射能量，将反射系数降至 0.05 以下，确保信号波形的完整性。
2. 能量吸收的数学奥秘
   终端电阻的核心作用在于匹配电缆特性阻抗，其典型值为 120Ω。根据反射系数计算公式：( \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0} )
   其中 (Z_L) 为负载阻抗，(Z_0) 为线路特性阻抗。当 (Z_L = Z_0 = 120Ω) 时，反射系数趋近于 0，实现信号的无反射传输。
3. 提升信号质量，降低误码率
   合理配置的终端电阻能够显著优化信号传输性能。实测数据表明，终端电阻可使信号沿建立时间缩短 35%，眼图张开度提升 40%，大幅降低误码率，为数据的可靠传输提供坚实保障。
   三、120Ω 阻抗值：国际标准的严苛要求
4. 遵循国际标准，确保规范设计
   国际电工委员会 IEC 61158 标准明确规定，RS485 双绞线特性阻抗为 (120±20)Ω，终端电阻必须严格匹配该参数，以保证系统的兼容性与稳定性。
5. 阻抗失配的严重后果
   高阻值（200Ω）：会导致 42% 的反射残留，造成信号过冲，引发数据错误。
   低阻值（60Ω）：信号幅度衰减高达 65%，传输距离缩短至标准值的 30%，严重限制系统应用范围。
6. 电阻选型的专业建议
   在实际应用中，应优先选用误差 ±1% 的金属膜电阻，确保高精度匹配。功率规格需满足 (P \geq \frac{V^2}{R})，典型应用场景下，推荐使用 1/4W 规格电阻，以应对瞬态功率冲击。
   四、工程配置：从理论到实践的精准落地
7. 终端电阻安装规范
   安装位置：仅在总线物理末端（主站和末端从站）安装；总线中继器每段均需单独配置，避免错误全域安装。
   拓扑优化：采用 “手拉手” 布线方式，规避星型拓扑；当节点间距差异超过总线长度 10% 时，需增设阻抗匹配器。
   短距特例：对于距离小于 50 米且传输速率不超过 19.2kbps 的系统，可酌情取消终端电阻，但需确保信号上升时间大于 3 倍传输延迟，并保留可拆卸式电阻设计，便于后续调试优化。
   五、典型故障案例：问题溯源与解决方案
   某能源管理系统曾出现周期性通信中断，每小时发生 2 - 3 次数据丢包，且随着节点增加问题愈发严重。通过示波器检测发现，信号存在明显回波，上升沿抖动达 35ns。经分析确定为终端电阻缺失导致信号反射。解决方案是在末端加装 120Ω 电阻，并使用总线分析仪优化终端位置。最终，系统误码率从 10^-4 降至 10^-8，通信恢复稳定，验证了终端电阻配置的重要性。

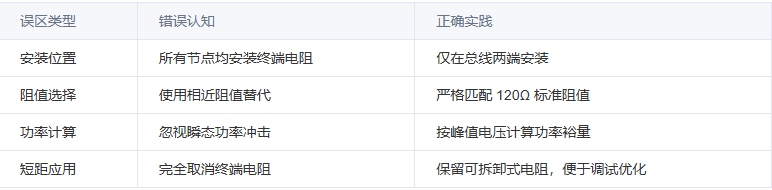

   六、常见实施误区与正确实践


七、系统设计的前瞻性建议
预留设计：在系统设计阶段，提前预留终端电阻安装位，为后续调试与维护提供便利。
分段强化：对于长距离总线，建议每 400 米设置重复终端，确保信号全程稳定传输。
定期检测：利用 TDR 时域反射计定期检测线路阻抗，及时发现并解决潜在问题。
规范化的阻抗匹配设计，可使 RS485 系统可靠性提升 90% 以上。实践数据显示，正确配置终端电阻不仅能有效延长设备使用寿命，还能降低 35% 以上的现场维护成本，为工业智能化升级奠定坚实基础。
