电位器模板有S-V-G，通过3P数据线，连接扩展板A0~A5任意引脚，读取模拟输入数据。

analogRead 函数

analogRead(pin) 系统自带函数，功能是从指定的模拟输入引脚(A0~A5) 读取数据值，将0~5V输入电压映射到 0~1023之间的整数值

示例代码

const int potPin=A0;
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  int potVal = analogRead(potPin);
  Serial.print("电位器值十进制为:");
  Serial.println(potVal);

  Serial.print("电位器值十六进制为:");
  Serial.println(potVal,HEX);

  delay(5000);
}

演示效果

电位器值十进制为:1023
电位器值十六进制为:3FF

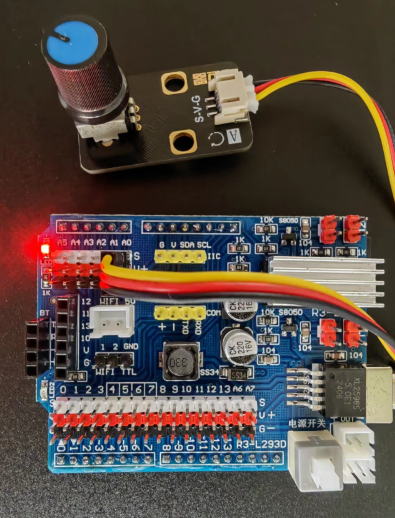

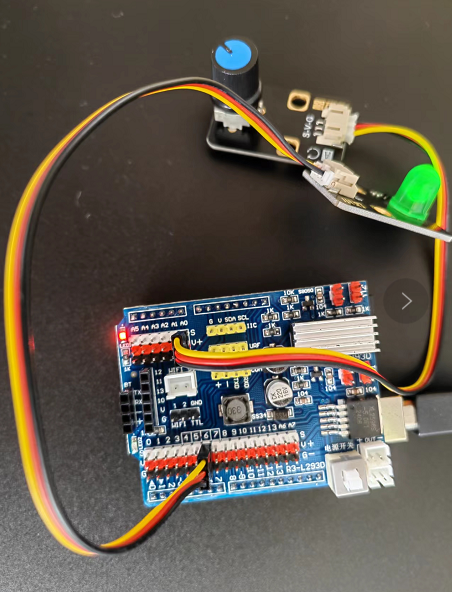

搭建效果

通过电位器控制LED的亮度

analogRead(ledPin,potVal)

对指定的led数字引脚通过PWM方式输出模拟值，指定引脚输出电压范围在0~5V

const int potPin=A0;//模拟输入引脚
const int ledPin=6;//pwm引脚 3 5 6 9 10 11
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  int potVal = analogRead(potPin);//电位器模拟输入值为0~1023
  Serial.print("电位器值为:");
  Serial.println(potVal);
  potVal=potVal/4;//电位器范围~led pwm输出范围匹配
  analogWrite(ledPin,potVal);//led模拟输出范围0~255

  delay(100);
}

演示效果

1.电位器值较小，LED不亮

2.电位器值变大，LED灯变亮

练习
1.使用电位器控制LED灯由暗变亮，电位器值小灯暗，电位器值大，灯亮
2.使用电位器控制LED灯由亮变暗，电位器值小灯亮，电位器值大，灯暗
