办公VLAN创建+基本业务需求-S5735S-L32ST4X-A1

1.需求说明

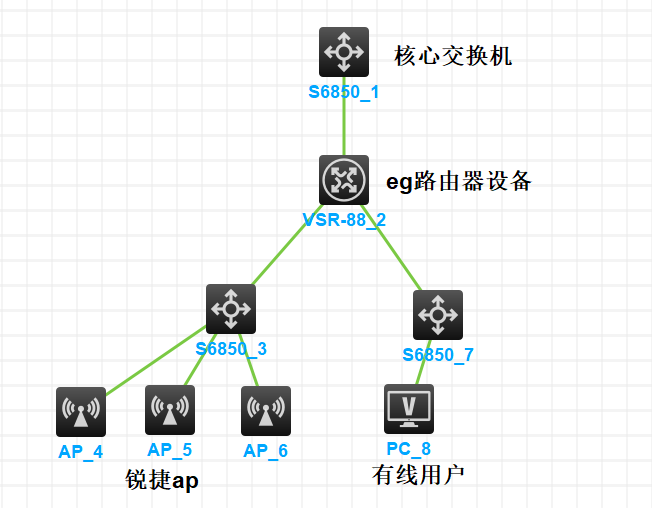

新建立一个网段用于办公使用，网络拓扑图如下

业务vlan规划如下

办公业务2地址	120	192.168.12.0/24	255.255.255.0	192.168.0.254	DHCP

2.配置

• 核心交换机配置

[HEX]vlan120
[HEX]int vlan120
[HEX-Vlanif120]dis this
#
interface Vlanif120
 description JK_YW
 ip address 192.168.12.254 255.255.255.0
 dhcp select interface
 dhcp server dns-list 114.114.114.114 8.8.8.8
#
return
[HEX-Vlanif120]quit
\\与eg路由器相连的接口
[HEX]int g0/0/23
[HEX-GigabitEthernet0/0/23]dis this
#
interface GigabitEthernet0/0/23
//access类型的接口只透传一个vlan、如果选择trunk接口，最多可以透传8个vlan
 port link-type access
 port default vlan 120
#
return

• 锐捷路由器配置
  锐捷路由器使用交换机模式，透传vlan120，核心交换机下联锐捷路由器lan口，锐捷路由器下联交换机也接在lan口
  注意要将默认vlan的DHCP关闭（一般锐捷路由器默认vlan1是110网段）
  AP配置自动下发（AP自动选举一台AP作为leaderAP）
  leaderap的配置页面时10.44.77.254
  eg设备透传模式下没有管理地址
