Netty

先说下java的三种IO模型

BIO

BIO 同步阻塞，一客户端对应一个处理线程, accept和read方法都是阻塞操作，如果没有连接请求，accept方法阻塞；如果无数据可读取，read方法阻塞

参考代码

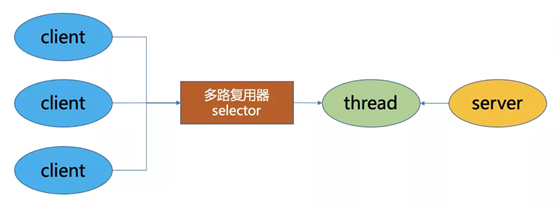

NIO

NIO是同步非阻塞模型, 一个线程循环遍历，接入连接，然后分发给下面的线程

参考代码

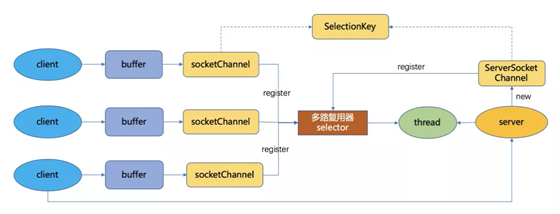

NIO三大组件

Buffer:用于存储数据，底层基于数组实现，针对8种基本类型提供了对应的缓冲区类。
Channel:用于进行数据传输，面向缓冲区进行操作，支持双向传输，数据可以从Channel读取到Buffer中，也可以从Buffer写到Channel中。
Selector:选择器，当向一个Selector中注册Channel后，Selector 内部的机制就可以自动不断地查询（Select）这些注册的Channel是否有已就绪的 I/O 事件（例如可读，可写，网络连接完成等），这样程序就可以很简单地使用一个线程高效地管理多个Channel，也可以说管理多个网络连接，因此，Selector也被称为多路复用器。当某个Channel上面发生了读或者写事件，这个Channel就处于就绪状态，会被Selector监听到，然后通过SelectionKeys可以获取就绪Channel的集合，进行后续的I/O操作

Epoll是Linux下多路复用IO接口select/poll的增强版本, 获取事件的时候，它无须遍历整个被侦听的描述符集，只要遍历那些被内核IO事件异步唤醒而加入Ready队列的描述符集合就行了
select和epoll的区别
当需要读两个以上的I/O的时候，如果使用阻塞式的I/O，那么可能长时间的阻塞在一个描述符上面，另外的描述符虽然有数据但是不能读出来，这样实时性不能满足要求，大概的解决方案有以下几种：

使用多进程或者多线程，但是这种方法会造成程序的复杂，而且对与进程与线程的创建维护也需要很多的开销（Apache服务器是用的子进程的方式，优点可以隔离用户）；
用一个进程，但是使用非阻塞的I/O读取数据，当一个I/O不可读的时候立刻返回，检查下一个是否可读，这种形式的循环为轮询（polling），这种方法比较浪费CPU时间，因为大多数时间是不可读，但是仍花费时间不断反复执行read系统调用；
异步I/O，当一个描述符准备好的时候用一个信号告诉进程，但是由于信号个数有限，多个描述符时不适用；
一种较好的方式为I/O多路复用，先构造一张有关描述符(FileDescriptor)的列表（epoll中为队列），然后调用一个函数，直到这些描述符中的一个准备好时才返回，返回时告诉进程哪些I/O就绪。select和epoll这两个机制都是多路I/O机制的解决方案，select为POSIX标准中的，而epoll为Linux所特有的。

它们的区别主要有三点：

select的句柄数目受限，在linux/posix_types.h头文件有这样的声明：#define __FD_SETSIZE 1024表示select最多同时监听1024个fd。而epoll没有，它的限制是最大的打开文件句柄数目；
epoll的最大好处是不会随着FD的数目增长而降低效率，在selec中采用轮询处理，其中的数据结构类似一个数组的数据结构，而epoll是维护一个队列，直接看队列是不是空就可以了。epoll只会对”活跃”的socket进行操作—这是因为在内核实现中epoll是根据每个fd上面的callback函数实现的。那么，只有”活跃”的socket才会主动的去调用 callback函数（把这个句柄加入队列），其他idle状态句柄则不会，在这点上，epoll实现了一个”伪”AIO。但是如果绝大部分的I/O都是“活跃的”，每个I/O端口使用率很高的话，epoll效率不一定比select高（可能是要维护队列复杂）；
使用mmap加速内核与用户空间的消息传递。无论是select,poll还是epoll都需要内核把FD消息通知给用户空间，如何避免不必要的内存拷贝就很重要，在这点上，epoll是通过内核于用户空间mmap同一块内存实现的。
（1）select，poll实现需要自己不断轮询所有fd集合，直到设备就绪，期间可能要睡眠和唤醒多次交替。而epoll其实也需要调用epoll_wait不断轮询就绪链表，期间也可能多次睡眠和唤醒交替，但是它是设备就绪时，调用回调函数，把就绪fd放入就绪链表中，并唤醒在epoll_wait中进入睡眠的进程。虽然都要睡眠和交替，但是select和poll在“醒着”的时候要遍历整个fd集合，而epoll在“醒着”的时候只要判断一下就绪链表是否为空就行了，这节省了大量的CPU时间。这就是回调机制带来的性能提升。

（2）select，poll每次调用都要把fd集合从用户态往内核态拷贝一次，并且要把current往设备等待队列中挂一次，而epoll只要一次拷贝，而且把current往等待队列上挂也只挂一次（在epoll_wait的开始，注意这里的等待队列并不是设备等待队列，只是一个epoll内部定义的等待队列）。这也能节省不少的开销。

AIO

参考代码
AIO是异步非阻塞模型，一般用于连接数较多且连接时间较长的应用，在读写事件完成后由回调服务去通知程序启动线程进行处理。与NIO不同，当进行读写操作时，只需直接调用read或write方法即可。这两种方法均为异步的，对于读操作而言，当有流可读取时，操作系统会将可读的流传入read方法的缓冲区，并通知应用程序；对于写操作而言，当操作系统将write方法传递的流写入完毕时，操作系统主动通知应用程序。可以理解为，read/write方法都是异步的，完成后会主动调用回调函数。

Netty

Channel - Socket
EventLoop - 控制流多线程处理
ChannelFuture

Bootstrap or ServerBootstrap
EventLoop
EventLoopGroup
ChannelPipeline (提供了 ChannelHandler 链的容器)
Channel
Future or ChannelFuture
ChannelInitializer
ChannelHandler

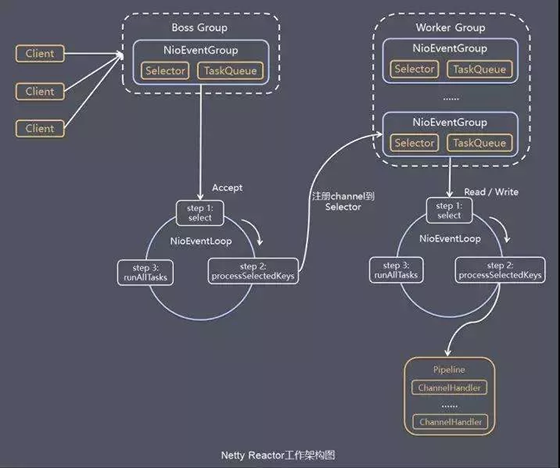

Netty 包含两组线程池
BossGroup(接收客户端发来的链接) 和 WorkGroup(完成TCP三次握手等操作)

NioEventLoopGroup
线程池调度服务, 继承自ScheduledExecutorService, 包含了多个NioEventLoop，管理NioEventLoop的生命周期,
每个NioEventLoop 包含一个NIO selector 一个队列一个线程，线程用来轮询, 当注册一个Channel后, Netty将此Channel绑定到EventLoop上, io操作不需要同步，因为一直在一个线程上

Boss NioEventLoop

处理Accept事件，与client建立连接,生成NioSocketChannel
将NioSocketChannel注册到worker NioEventLoop上的selector
处理任务队列的任务，即runAllTasks

Worker NioEventLoop

轮询注册到自己Selector上的所有NioSocketChannel的read和write事件。
处理read和write事件，在对应NioSocketChannel处理业务。
unAllTasks处理任务队列TaskQueue的任务，一些耗时的业务处理可以放入TaskQueue中慢慢处理，这样不影响数据在pipeline中的流动处理。

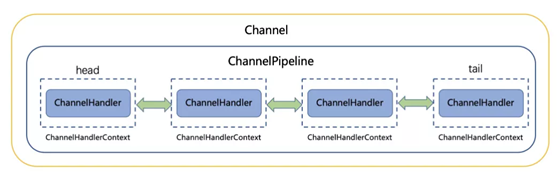

ChannelPipeline
提供了 ChannelHandler 链的容器,消息在ChannelPipline中流动和传递, 持有I/O事件拦截器ChannelHandler的双向链表
ChannelPipeline是一系列的ChannelHandler实例,每当一个新的Channel被创建了，都会建立一个新的ChannelPipeline并绑定到该Channel上，这个关联是永久性的

当有新的ChannelHandler被添加时，则将其封装为ChannelHandlerContext对象，然后插入到链表中。

ChannelHandler
它充当了所有处理入站和出站数据的应用程序逻辑的容器。
@Sharable注解共享一个ChannelHandler在多个实例中，经常用来统计


public interface ChannelInboundHandler extends ChannelHandler {
    //当 Channel 已经注册到它的 EventLoop 并且能够处理 I/O 时被调用
    void channelRegistered(ChannelHandlerContext ctx) throws Exception;
    //当 Channel 从它的 EventLoop 注销并且无法处理任何 I/O 时被调用
    void channelUnregistered(ChannelHandlerContext ctx) throws Exception;
    //当 Channel 处于活动状态时被调用；Channel 已经连接/绑定并且已经就绪
    void channelActive(ChannelHandlerContext ctx) throws Exception;
    //当 Channel 离开活动状态并且不再连接它的远程节点时被调用
    void channelInactive(ChannelHandlerContext ctx) throws Exception;
    当从 Channel 读取数据时被调用
    void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;
    //当 Channel上的一个读操作完成时被调用
    void channelReadComplete(ChannelHandlerContext ctx) throws Exception;
    void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;
    void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;
}

ChannelHandlerContext
负责在链上传播责任处理器接口的事件。它有两个重要的方法，查找Inbound类型和Outbound类型的处理器。


abstract class AbstractChannelHandlerContext implements ChannelHandlerContext, ResourceLeakHint {

    volatile AbstractChannelHandlerContext next;
    volatile AbstractChannelHandlerContext prev;

    //查找下一个Inbound类型的处理器，左 > 右
    private AbstractChannelHandlerContext findContextInbound(int mask) {
        AbstractChannelHandlerContext ctx = this;
        EventExecutor currentExecutor = executor();
        do {
            ctx = ctx.next;
        } while (skipContext(ctx, currentExecutor, mask, MASK_ONLY_INBOUND));
        return ctx;
    }
    //查找下一个Outbound类型的处理器，右 > 左
    private AbstractChannelHandlerContext findContextOutbound(int mask) {
        AbstractChannelHandlerContext ctx = this;
        EventExecutor currentExecutor = executor();
        do {
            ctx = ctx.prev;
        } while (skipContext(ctx, currentExecutor, mask, MASK_ONLY_OUTBOUND));
        return ctx;
    }
}

ctx.fireChannelRead(msg); 责任链一直调用下去

ByteBuf

ChannelPipeline 包含ChannelHandlerContext(ChannelHandler) 链表

状态

自己实现Netty

初始化
EventLoopGroup
多个EventLoop(newTaskQueue selector (selectorKeys))


 private ChannelFuture doResolveAndConnect(SocketAddress remoteAddress, final SocketAddress localAddress) {
        // 初始化并注册
        final ChannelFuture regFuture = initAndRegister();
        if (regFuture.cause() != null) {
            return regFuture;
        }

        final Channel channel = regFuture.channel();
        final EventLoop eventLoop = channel.eventLoop();
        final NameResolver<SocketAddress> resolver = this.resolver.getResolver(eventLoop);

        if (!resolver.isSupported(remoteAddress) || resolver.isResolved(remoteAddress)) {
            // Resolver has no idea about what to do with the specified remote address or it's resolved already.
            return doConnect(remoteAddress, localAddress, regFuture, channel.newPromise());
        }

        final Future<SocketAddress> resolveFuture = resolver.resolve(remoteAddress);
        final Throwable resolveFailureCause = resolveFuture.cause();

        if (resolveFailureCause != null) {
            // Failed to resolve immediately
            channel.close();
            return channel.newFailedFuture(resolveFailureCause);
        }

        if (resolveFuture.isDone()) {
            // Succeeded to resolve immediately; cached? (or did a blocking lookup)
            return doConnect(resolveFuture.getNow(), localAddress, regFuture, channel.newPromise());
        }

        // Wait until the name resolution is finished.
        final ChannelPromise connectPromise = channel.newPromise();
        resolveFuture.addListener(new FutureListener<SocketAddress>() {
            @Override
            public void operationComplete(Future<SocketAddress> future) throws Exception {
                if (future.cause() != null) {
                    channel.close();
                    connectPromise.setFailure(future.cause());
                } else {
                    doConnect(future.getNow(), localAddress, regFuture, connectPromise);
                }
            }
        });

        return connectPromise;
    }
