第一章 数据结构

　　1. 简单动态字符串

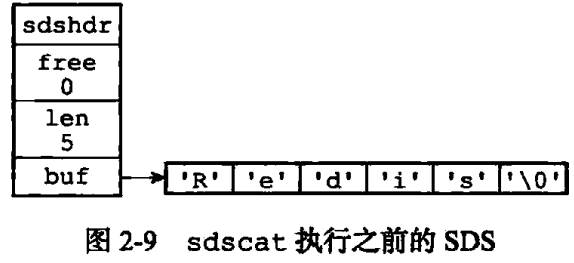

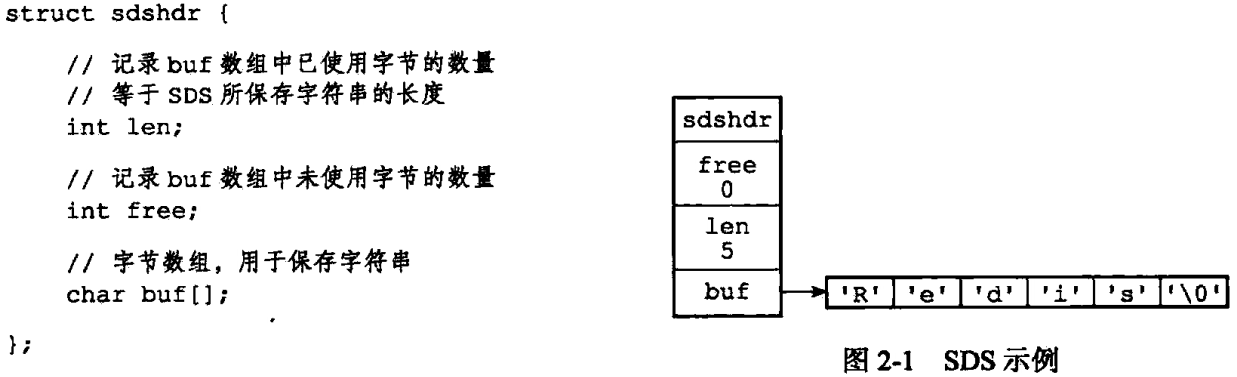

　　下图是简单动态字符串（simple dynamic string， SDS）的结构表示

 　　

  • free属性的值为0，表示这个SDS没有分配任何未使用空间
  • len属性的值为5，表示这个SDS保存了一个5字节长的字符串
  • buf属性是一个char类型的数组，数组的前五个字节分别保存了R, e, d, i, s五个字符，最后一个字节则保存了空字符'\o'

　　SDS遵循C语言字符串以空字符结尾的惯例，保存空字符的1字节空间不计算在SDS的len属性里面，这个空字符对SDS的使用者来说是完全透明的。遵循空字符结尾的好处是，可以重用一些C字符串函数库中的函数。例如，有一个指向图2-1所示SDS的指针s，那么可以直接使用<stdio.h>/printf函数，通过执行以下语句：printf("%s", s->buf);

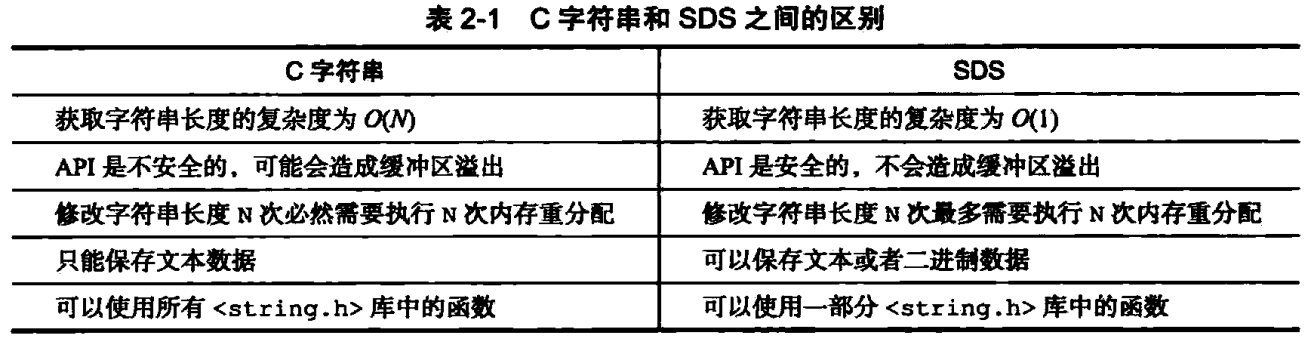

　　1.1 SDS与C字符串的区别

　　1.1.1 常数复杂度获得字符串长度

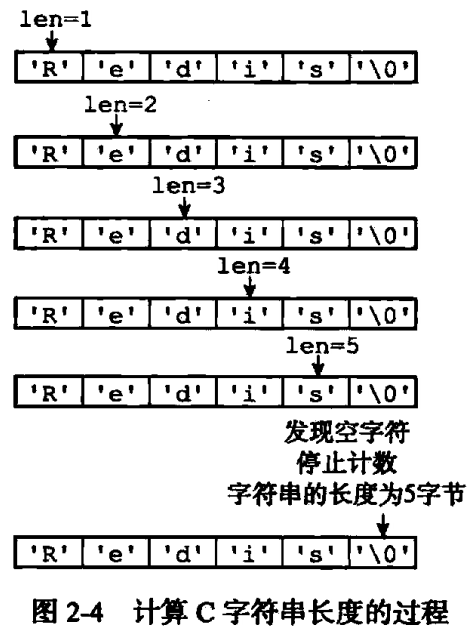

　　因为C字符串并不记录自身长度信息，所以为了获取一个C字符串长度，程序必须遍历整个字符串，对遇到的每个字符进行计数，直到遇到代表字符串结尾的空字符为止，这个操作的复杂度为O(N)，如下图所示。

　　

　　通过访问SDS的len属性，Redis将获取字符串长度所需的复杂度从O（N）降低到了O（1）。

　　1.1.2 杜绝缓冲区溢出

　　<string.h>/strcat函数可以将src字符串中的内容拼接到dest字符串的末尾： char *strcat (char *dest, const char *src)

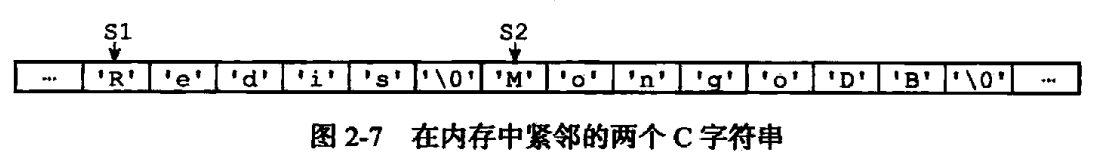

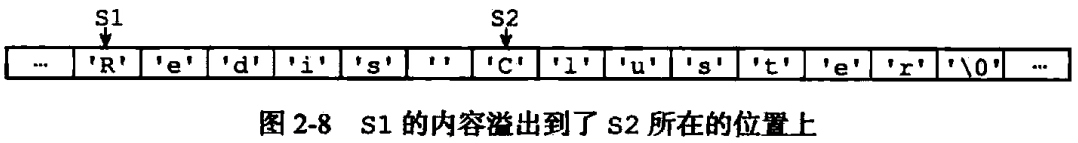

　　strcat函数假定用户在执行这个函数时，已经为dest分配了足够多的内存，如果假设不成立，则会造成缓冲区溢出，导致s2保存的内容被意外修改了。

　　



　　当SDS API需要对SDS进行修改时，API先检查SDS的空间是否满足修改所需的要求，如果不满足，API会自动将SDS的空间扩展至执行修改所需的大小，然后再进行修改。用户不需要手动修改SDS空间的大小。



　　1.1.3 减少修改字符串时带来的内存重分配次数

　　对于一个包含N个字符的C字符串，底层实现是一个N+1个字符长的数组。每次缩短或者增加C字符串，都需要对数组做一次内存重分配：

  • 如果程序执行的是增长字符串的操作，比如拼接（append），那么执行这个操作之前，程序需要先通过内存重分配来扩展底层数组的空间大小——不然会造成缓冲区溢出
  • 对于缩短字符串操作，比如截断（trim）操作，需要释放不再需要的内存空间，不然会造成内存泄漏

　　由于内存重分配涉及复杂的算法，比较耗时。SDS通过空间预分配和惰性空间释放两种优化策略减少内存重分配次数

　　1. 空间预分配

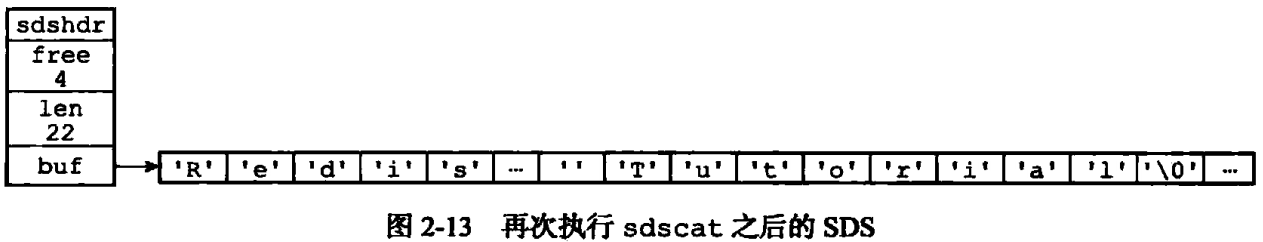

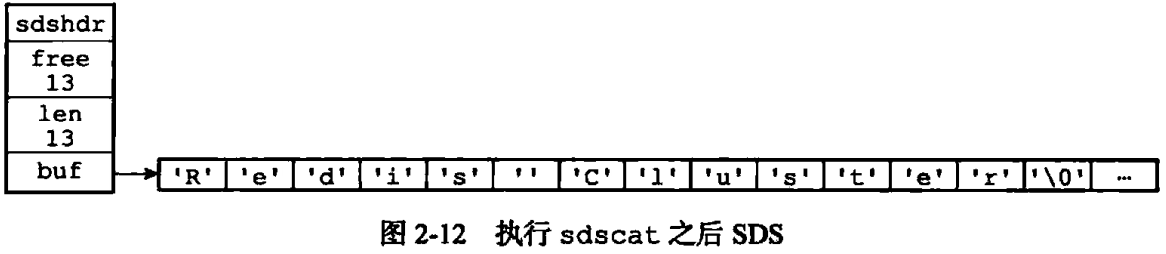

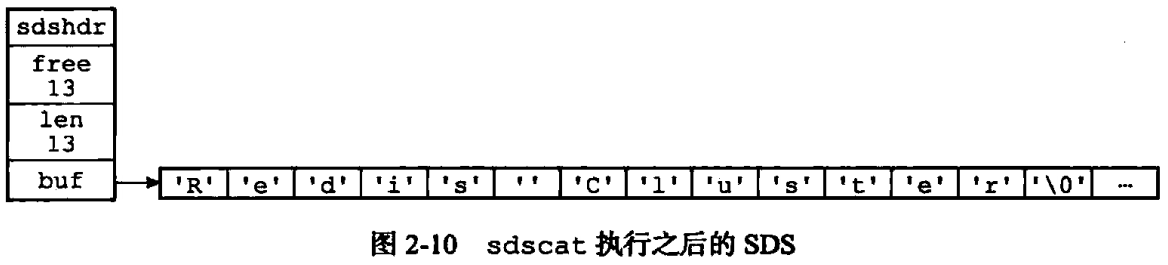

　　空间预分配用于优化SDS的字符串增长操作：当SDS的API对一个SDS进行修改，并需要对SDS进行空间扩展，程序不仅会分配必须的空间，还会为SDS分配额外的未使用空间。如果SDS长度小于1MB，程序分配和len属性同样大小的未使用空间；如果长度大于1MB，程序分配1MB的未使用空间。

　　

　　

　　2. 惰性空间释放

　　当SDS的API需要缩短SDS保存的字符串时，程序并不立即使用内存重分配来回收缩短后多出来的字节，而是使用free属性将这些字节的数量记录起来，以备将来使用。

　　1.1.4 二进制安全

　　C字符串中的字符必须符合某种编码（比如ASCII），并且除了字符串的末尾之外，字符串里面不能包含空字符，否则最先被程序读入的空字符将被误认为是字符串结尾。这些限制使得C字符串只能保存文本数据，而不能保存图片、音频、视频、压缩文件这样的二进制数据。

　　SDS API都会以处理二进制的方式来处理SDS存放在buf数组里的数据，程序不会对其中的数据做任何限制、过滤或者假设，数据写入是什么样子，读取时就是什么样子。

　　1.1.5 兼容部分C字符串函数

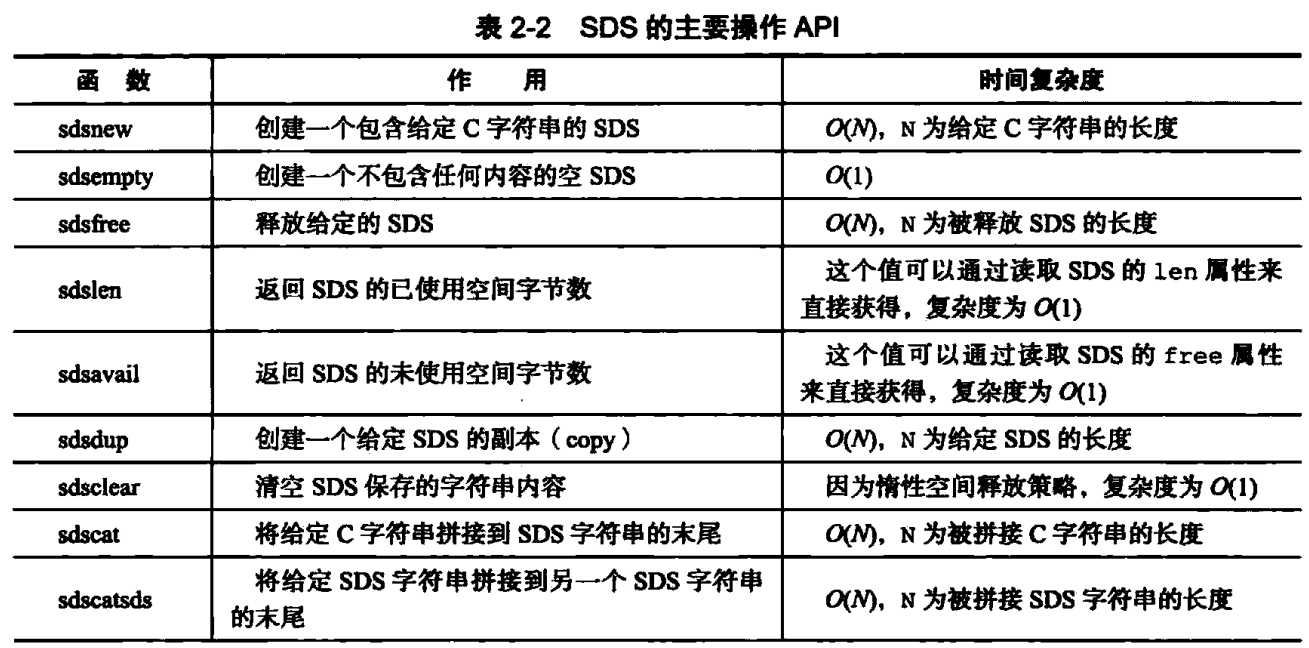

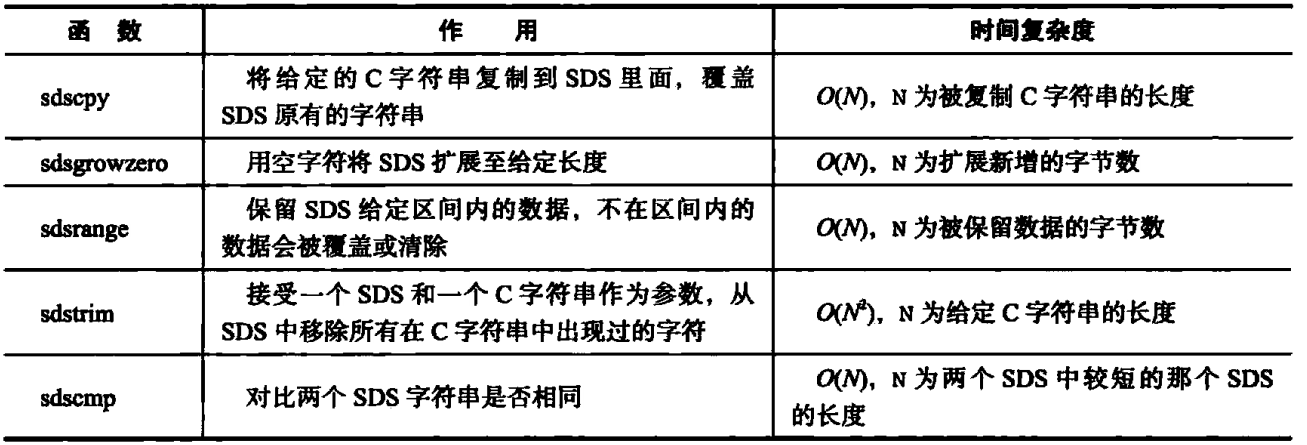

　　通过在buf数组分配空间时多分配一个字节来容纳空字符，使得SDS可以重用一部分<string.h>库定义的函数。表2-2列出了SDS主要操作API。





         　　



　　2. 链表

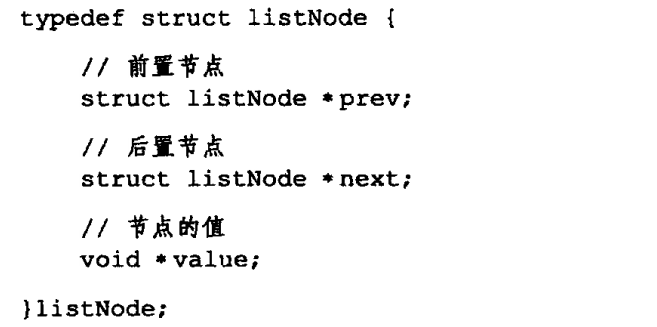

　　每个链表节点使用一个adlist.h/listNode结构来表示：

　　

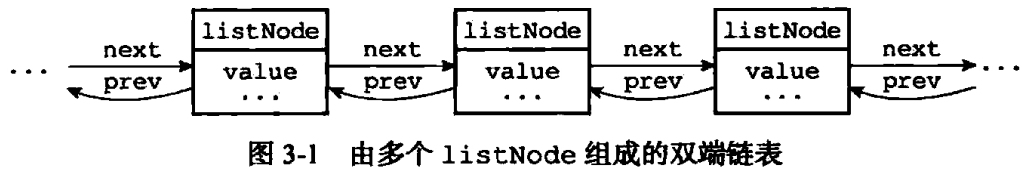

 　　多个listNode可以通过prev和next指针组成双端链表：

　　

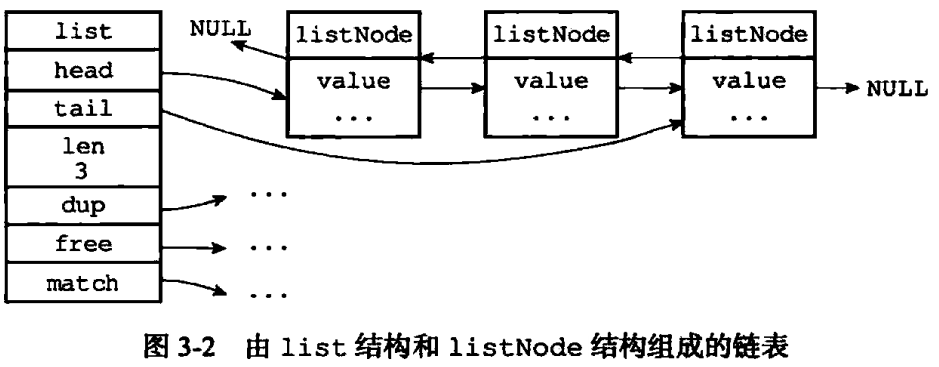

　　list结构表示：

　　

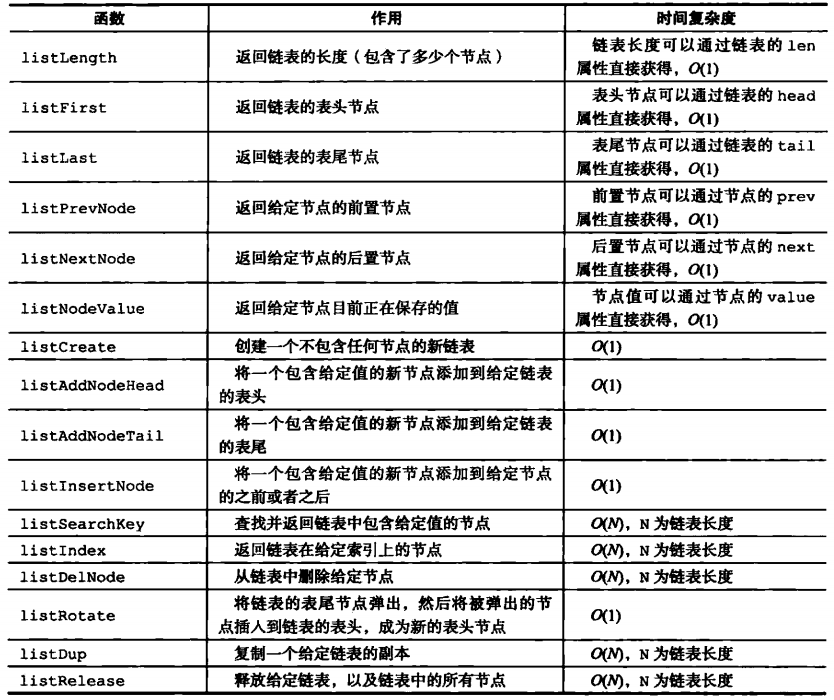

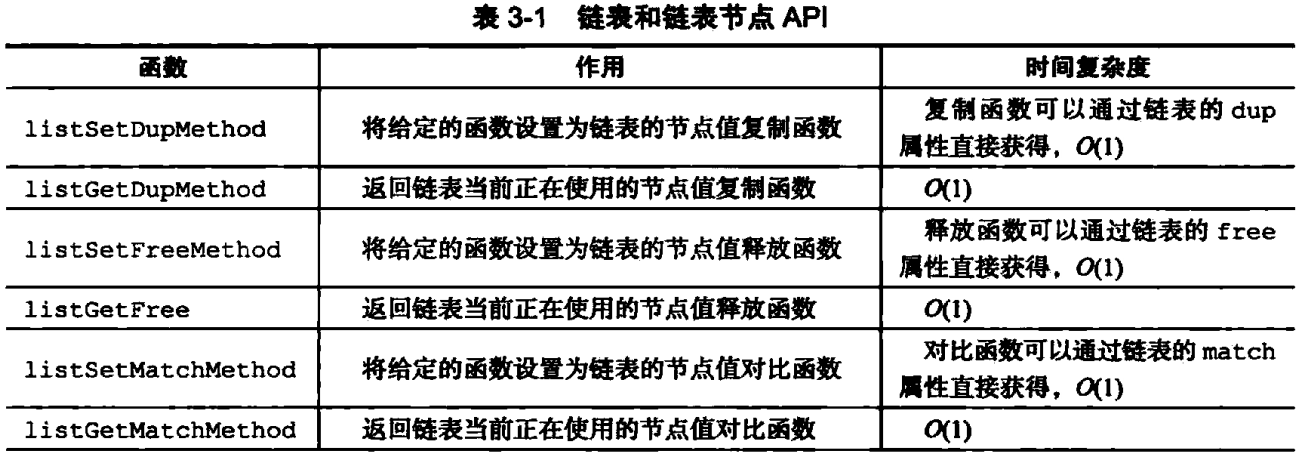

　　Redis链表特性：

  • 双端：链表节点带有prev和next指针，获取某个节点的前置节点和后置节点的复杂度都是O(1)
  • 无环：表头节点的prev指针和表尾节点的next指针都指向NULL，对链表的访问以NULL为终点
  • 带表头指针和表尾指针：通过list结构的head指针和tail指针，程序获取链表的表头节点和表尾节点的复杂度为O(1)
  • 带链表长度计数器：程序获取链表中节点数量的复杂度为O（1）
  • 多态：节点使用void*指针保存节点值，所以链表可以保存各种不同类型的值

　　



　　3. 字典

　　3.1 字典结构

　　Redis字典使用哈希表作为底层实现，一个哈希表里面可以有多个哈希表节点，而每个哈希表节点就保存了字典中的一个键值对。

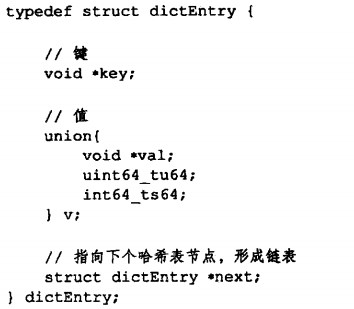

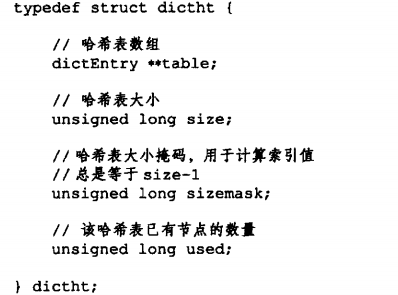

　　哈希表结构及哈希表节点定义：



　　数据存放如下所示：

　　　

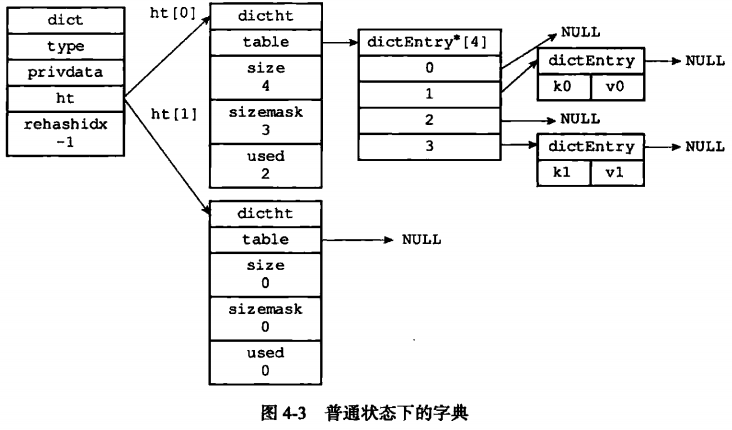

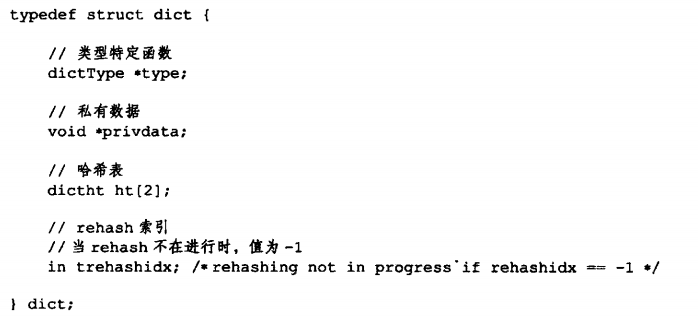

　　Redis中字典由dict.h/dict结构表示：

　　

　　type属性和privdata属性是针对不同类型的键值对，为创建多态字典而设置的：

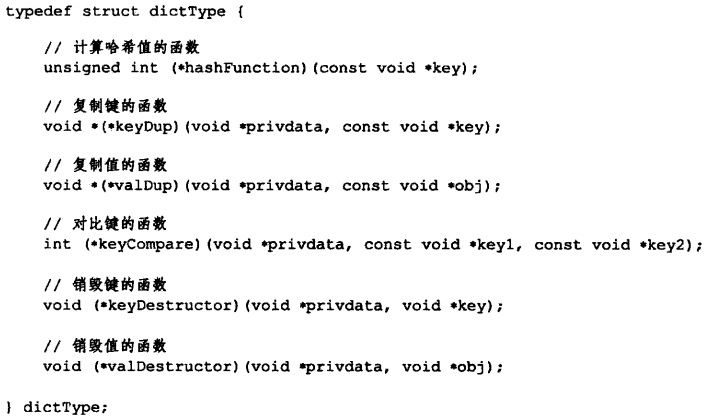

  • type属性是一个指向dictType结构的指针，每个dictType结构保存了一簇用于操作特定类型键值对的函数，Redis会为用途不同的字典设置不同的类型特定函数
  • privdata属性则保存了需要传给那些类型特定函数的可选参数

　　

　　ht[1]哈希表会在对ht[0]哈希表进行rehash时使用。

　　

　　3.2 哈希算法

　　Redis计算哈希值和索引值的方法如下：

　　hash = dict->type->hashFunction(key);

　　index = hash & dict->ht[x].sizemask;

 　　index表示放在dictEntry中的哪个槽内

　　3.3 解决键冲突

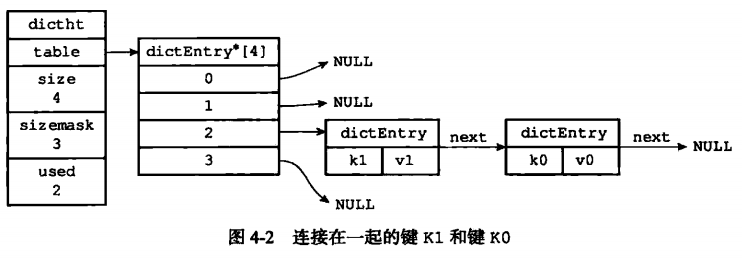

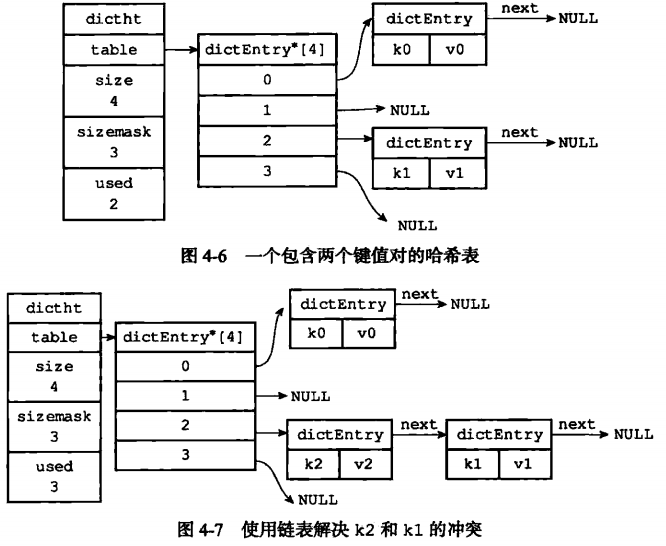

　　当两个或以上的键被分配到了哈希表数组的同一个索引上面时，称为发生了哈希碰撞。Redis的哈希表通过使用链地址法来解决键冲突，被分配到同一个索引上的多个节点可以用这个单向链表连接起来。

　　因为dictEntry节点组成的链表没有指向链表表尾的指针，所以为了速度考虑，程序总是将节点添加到链表的表头位置（复杂度为O(1)），排在其他所有节点前面。

　　

　　3.4 rehash

　　哈希表的扩展和收缩

　　满足下面任一条件，哈希表会进行扩展操作：

  • 服务器没有执行BGSAVE或BGREWRITEAOF命令，并且哈希表的负载因子大于等于1
  • 服务器正在执行BGSAVE或BGREWRITEAOF命令，并且哈希表的负载因子大于等于5

　　负载因子的计算：哈希表已保存节点数量/哈希表大小

　　当负载因子小于0.1时，程序自动对哈希表进行收缩操作。

　　Redis对字典的哈希表执行rehash的步骤如下：

　　1） 为字典ht[1]哈希表分配空间：

  • 如果执行的是扩展操作，那么ht[1]的大小为第一个大于等于ht[0].used*2n
  • 如果执行的是收缩操作，那么ht[1]的大小也为第一个大于等于ht[0].used*2n

　　2） 将保存在ht[0]中的所有键值对rehash到ht[1]上面

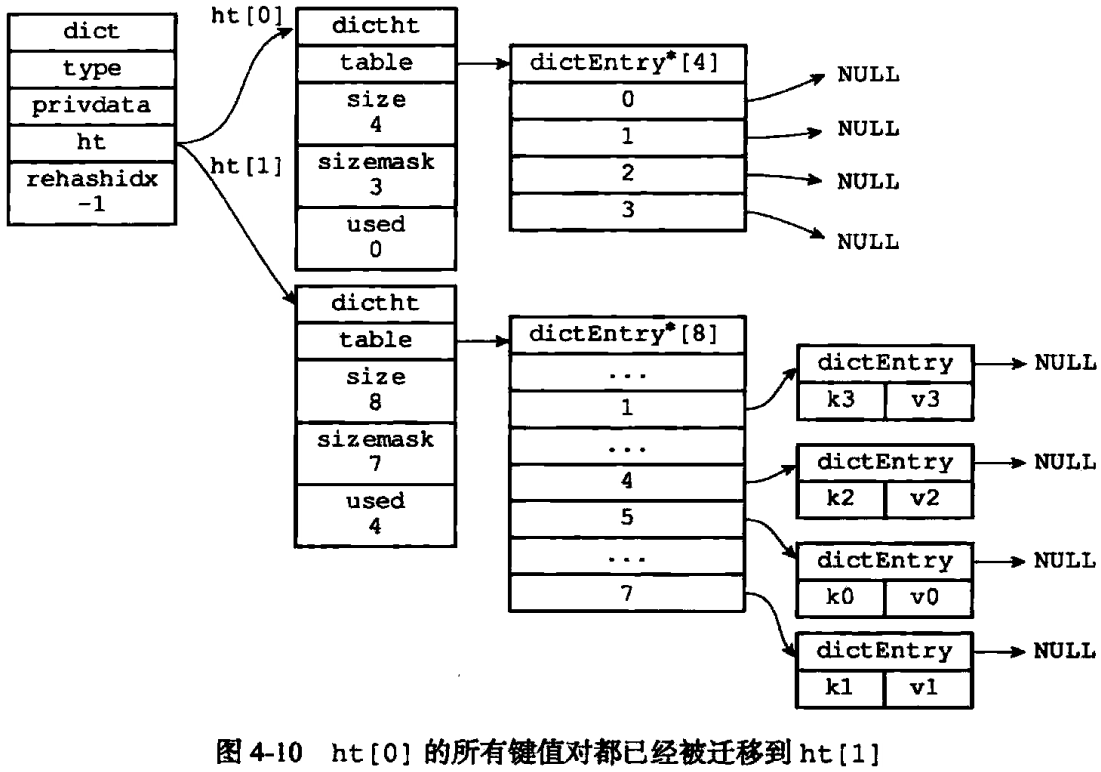

　　3） 当ht[0]包含的所有键值对都迁移到ht[1]后，释放ht[0]，将ht[1]设置为ht[0]，并在ht[1]新创建一个空白哈希表，为下一次rehash做准备

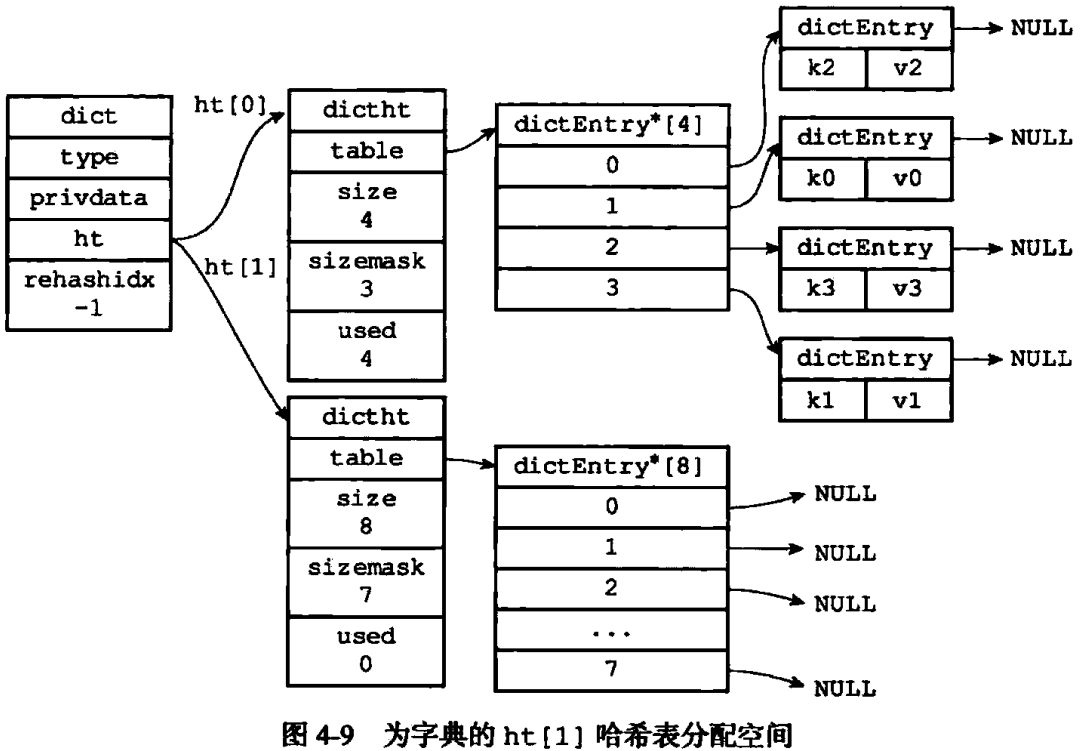

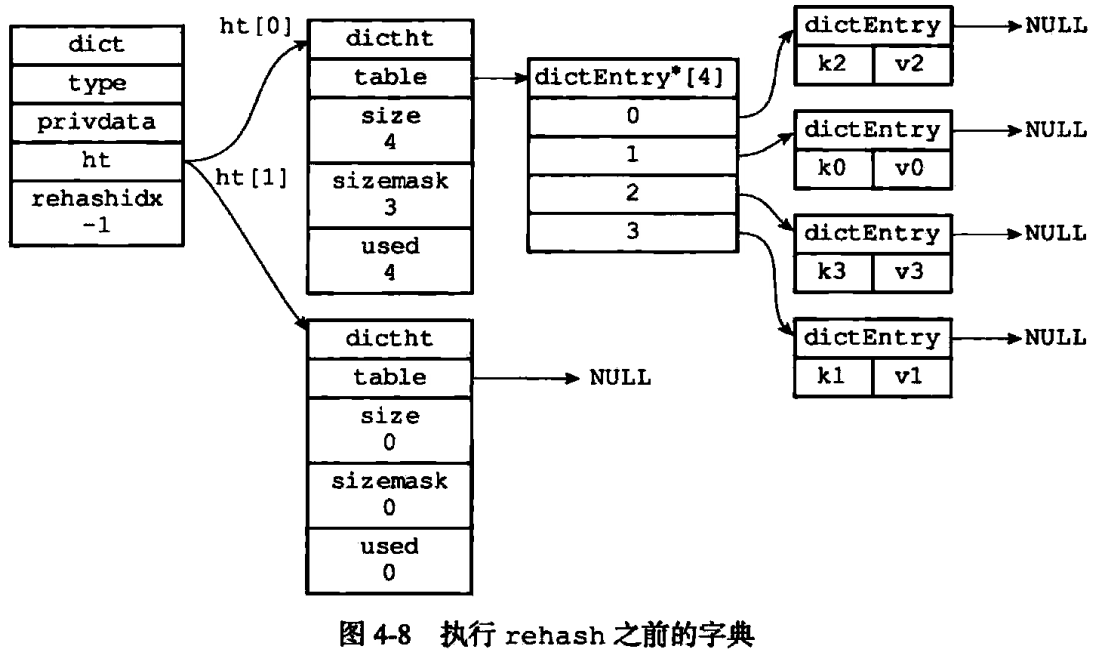

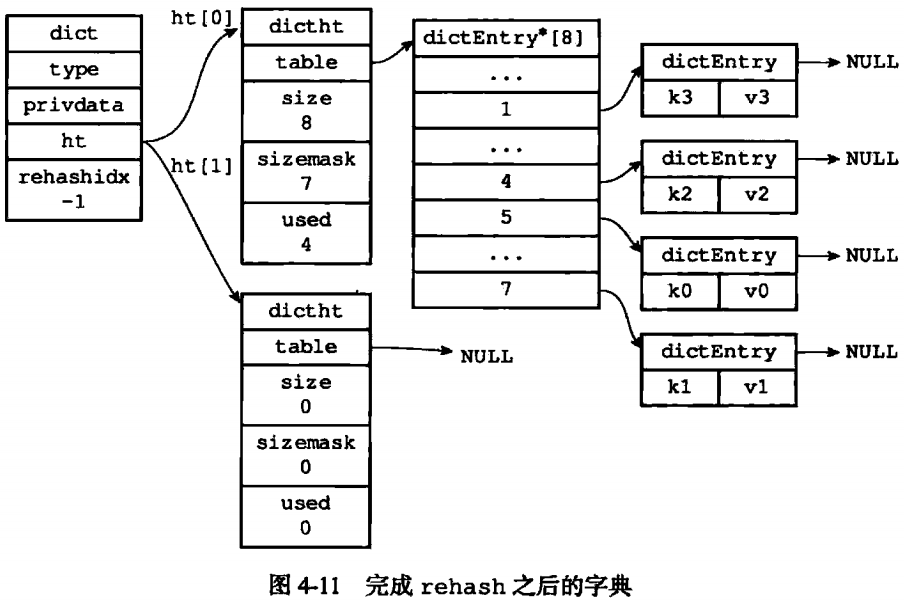

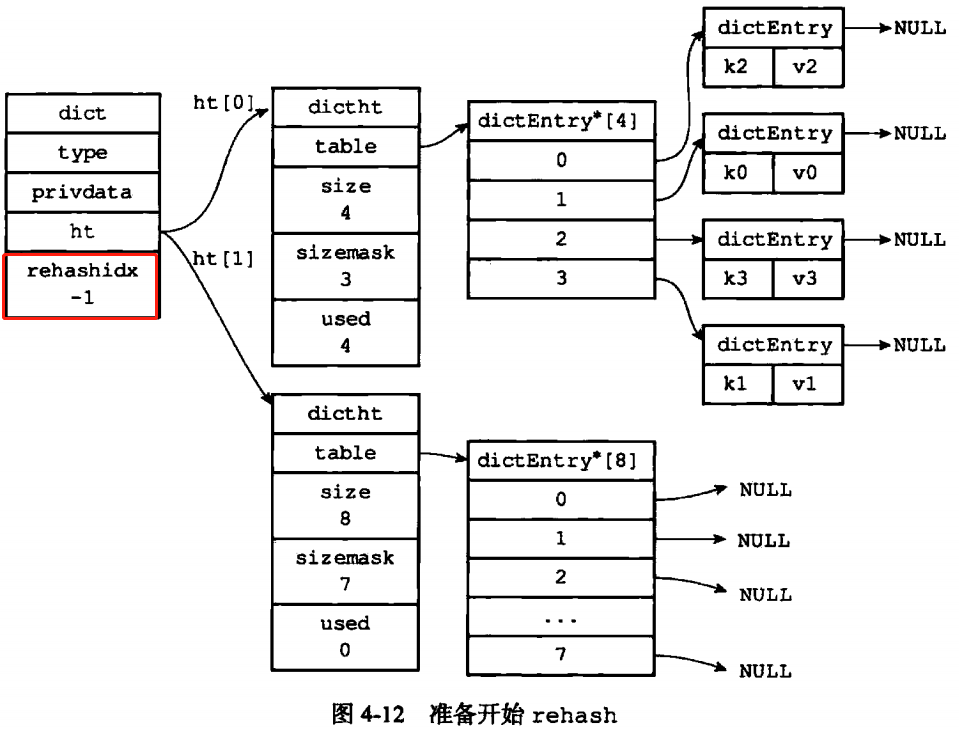

　　示例步骤如下所示：

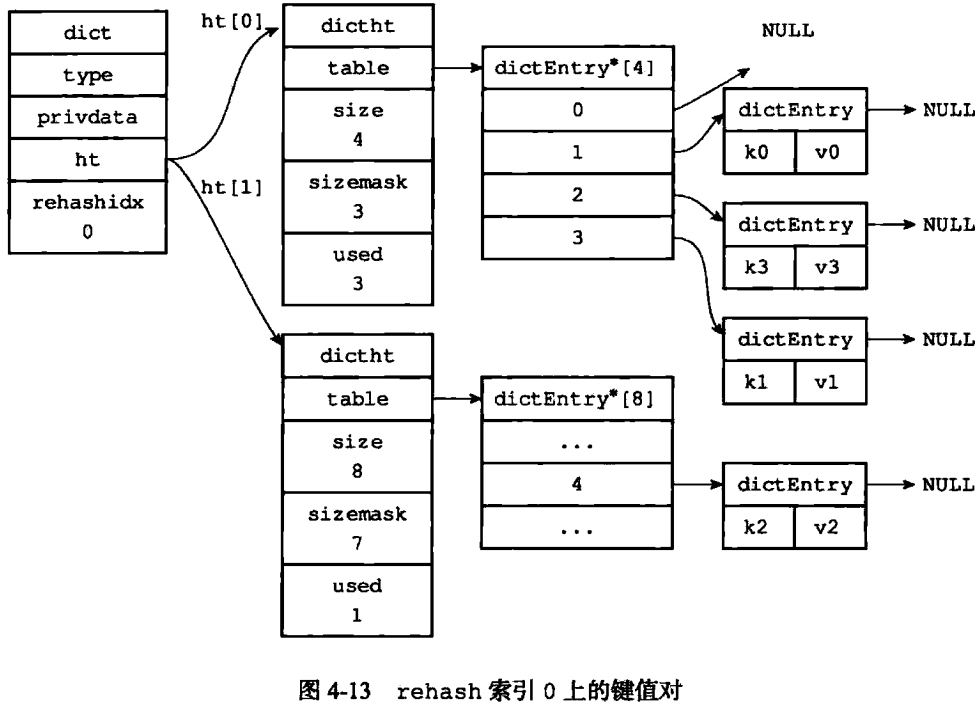

　　3.5 渐进式rehash

　　扩展或收缩哈希表需要将ht[0]里面的所有键值对rehash到ht[1]里面，但是，这个rehash动作并不是一次性、集中式地完成的，而是多次、渐进式地完成的。具体步骤如下：

　　1）为ht[1]分配空间，让字典同时持有ht[0]和ht[1]两个哈希表

　　2）在字典中维持一个索引计数器变量rehashidx，并将它的值设为0，表示rehash工作正式开始

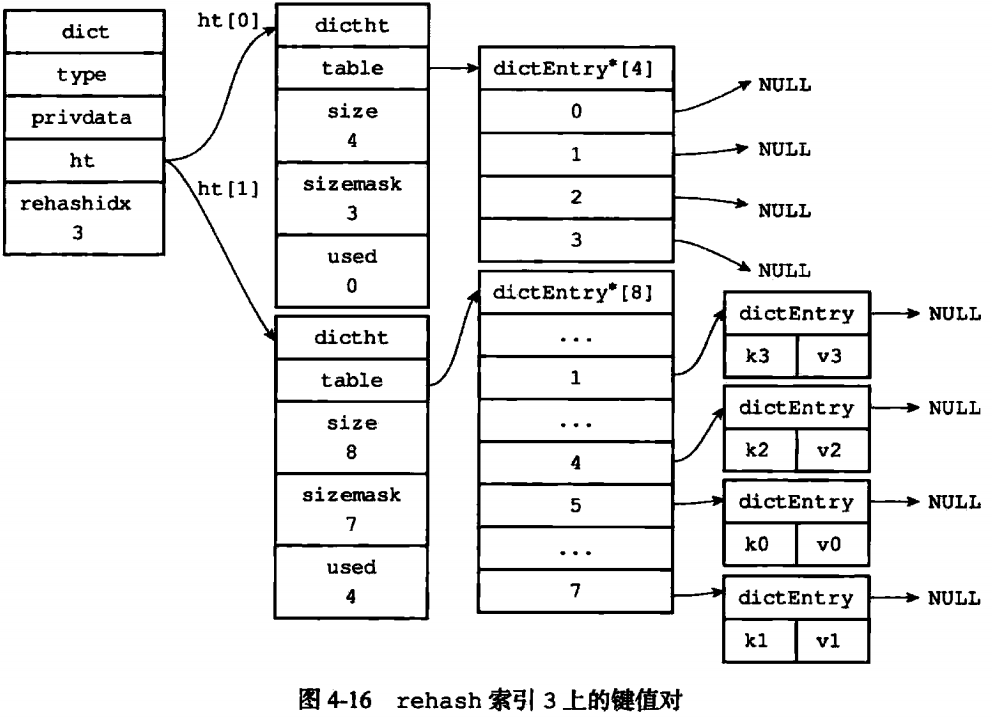

　　3） 在rehash期间，每次对字典执行添加、删除、查找或者更新操作时，程序除了执行指定的操作以外，还会顺带将ht[0]哈希表在rehashidx索引上的所有键值对rehash到ht[1]，当rehash完成后，将rehashidx属性值加一

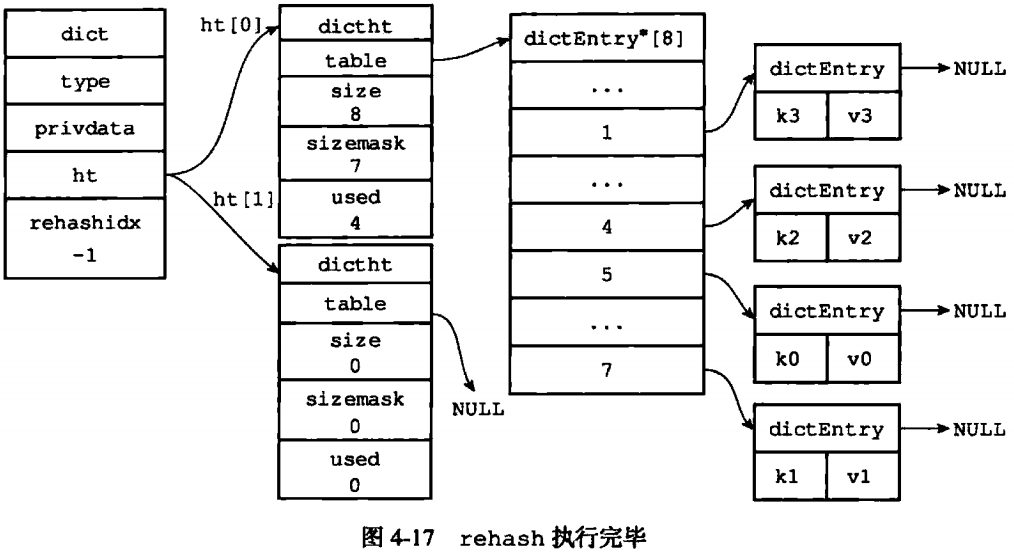

　　4） 随着字典操作不断执行，最后在某个时间点上，ht[0]的所有键值对都会被rehash到ht[1]，这时将rehashidx设置为-1，表示rehash操作结束。

　　

                         　

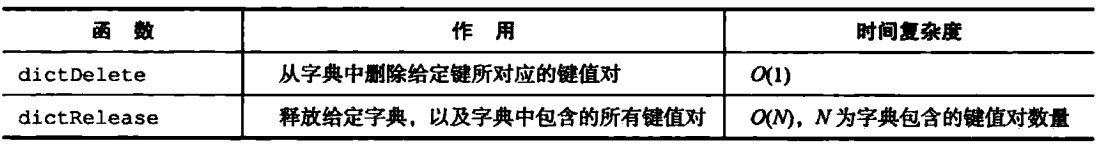

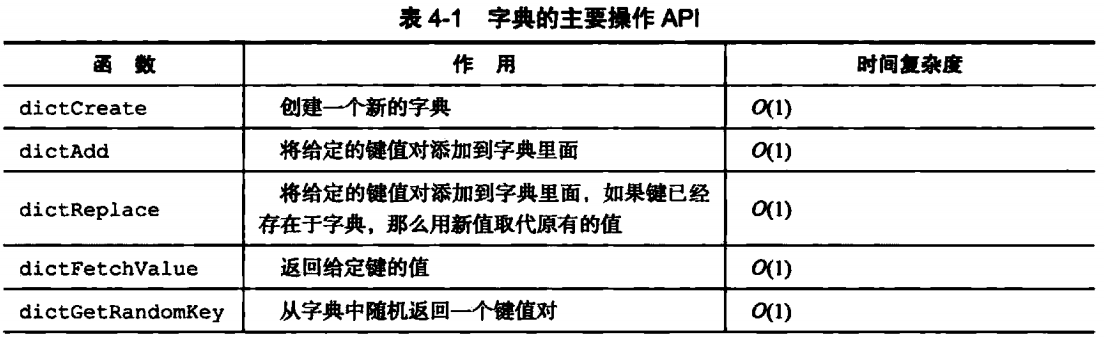

　　字典主要API操作

　　

　　4. 跳跃表

 　　如果一个有序集合包含的元素数量比较多，或者有序集合中元素的成员是比较长的字符串时，Redis就会使用跳跃表来作为有序集合键的底层实现。例如，fruit-price是一个有序集合键，以水果名为成员，水果价钱为分值。fruit-price有序集合的所有数据都保存在一个跳跃表里面，其中每个跳跃表节点会保存一款水果的信息，所有水果按价钱由低到高排序。

　　4.1 跳跃表的实现

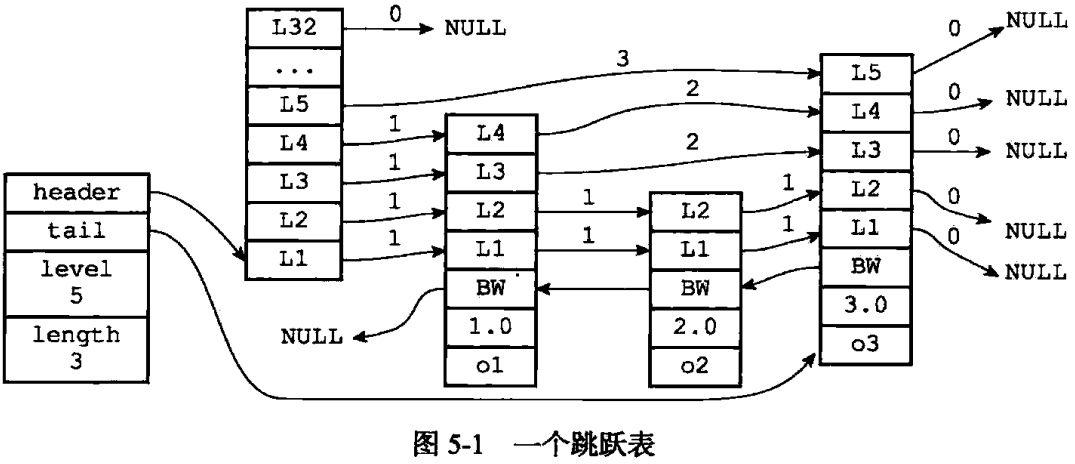

　　Redis跳跃表由redis.h/zskiplistNode（用于表示跳跃表节点）和redis.h/zskiplist（保存跳跃表节点相关信息）两个结构定义，示例如下：



　　4.2 跳跃表节点

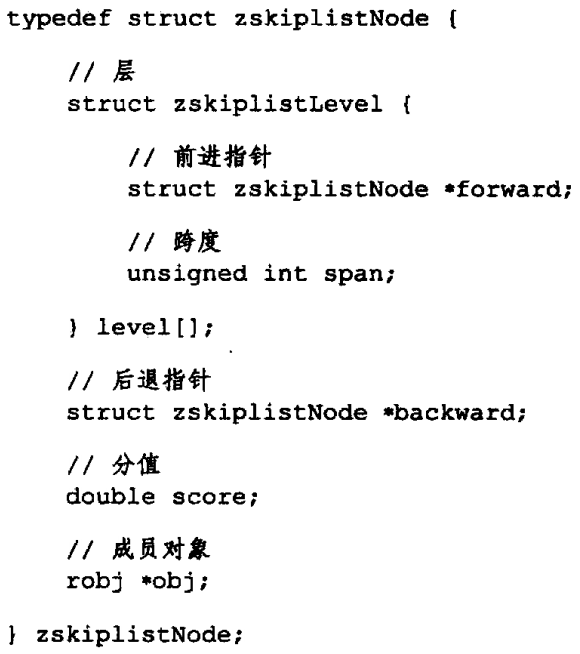

　　跳跃表节点的实现由redis.h/zskiplistNode结构定义：

　　





 　　1. 层

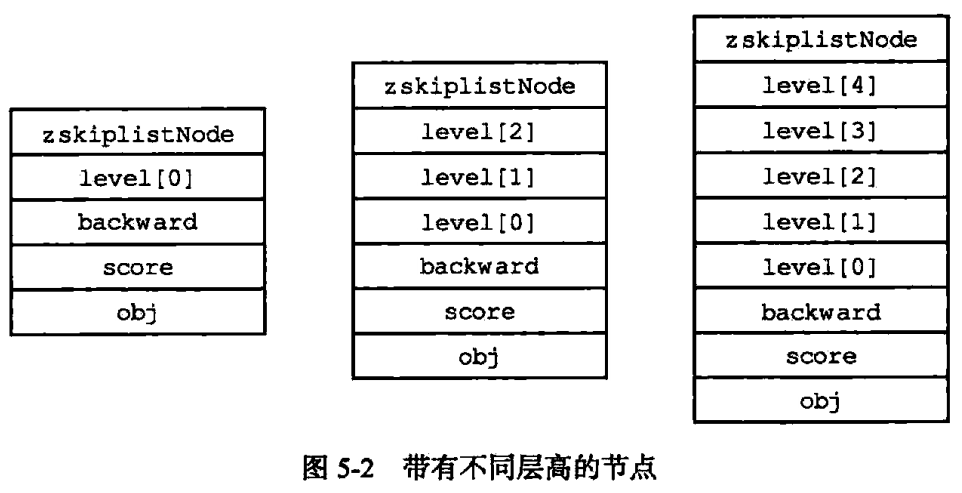

　　每次创建一个新的跳跃表节点时，程序都根据幂次定律（power low，越大的数出现的概率越小）随机生成一个介于1和32之间的值作为level数组的大小，即层的高度，如图5-2所示。

　　跳跃表节点中每个元素包含一个指向其他节点的指针，程序可以通过这些层加快访问其他节点的速度，一般来说，层的数量越多，访问其他节点的速度就越快。

　　2. 前进指针

　　每个层都有一个指向表尾方向的前进指针（level[i].forward属性），用于从表头向表尾方向访问节点。图5-3用虚线表示了程序从表头向表尾方向，遍历跳跃表中所有节点的路径。

　　3. 跨度

　　层的跨度（level[i].span）用于记录两个节点之间的距离：

  • 两个节点之间的跨度越大，相距的越远
  • 指向NULL的所有前进指针的跨度都为0

　　遍历操作使用前进指针即可完成，跨度是用来计算排位的（节点在跳跃表中的位置）。

　　4. 后退指针

　　节点的后退指针（backward属性）用于从表尾向表头访问节点。

　　5. 分值和成员

　　节点的分值（score属性）是一个double类型的浮点数，跳跃表中的所有节点都按分值从小到大来排序。

　　节点的成员对象（obj属性，唯一的）是一个指针，它指向一个字符串对象，而字符串对象则保存一个SDS值。

 　　4.3 跳跃表

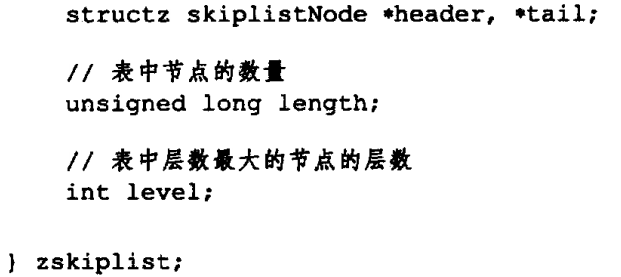

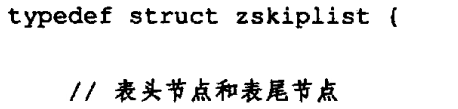

　　zskiplist结构的定义如下：

　　





　　header和tail指针分别指向跳跃表的表头和表尾节点，通过这两个指针，程序定位表头节点和表尾节点的复杂度为O（1）.

　　length属性记录节点的数量，程序可以在O(1)复杂度内返回跳跃表的长度。

　　level属性用于获得跳跃表中层高最大的节点的层数量，表头节点的层高不计算在内。 　　

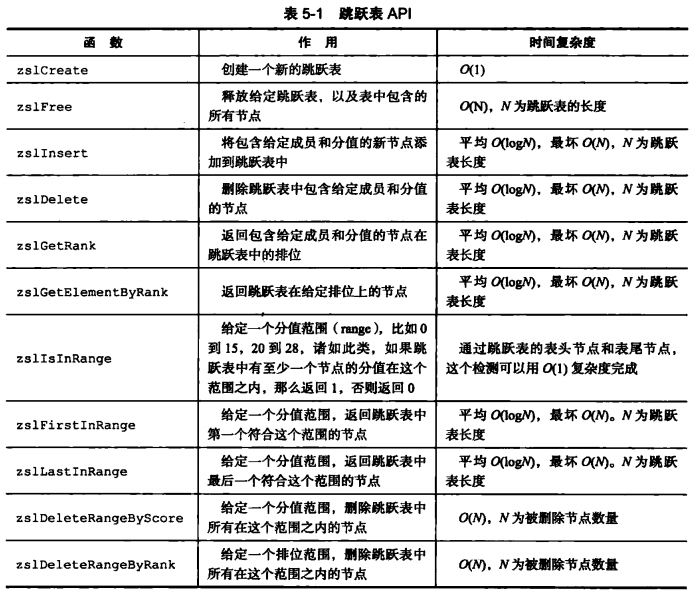

　　4.4 跳跃表常用API

　　

　　5. 整数集合

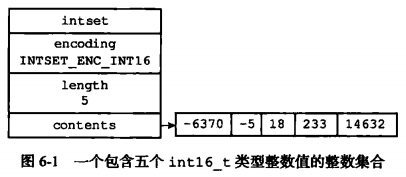

　　5.1 整数集合的实现

　　其中encoding有三种取值：

  • INTSET_ENC_INT16   每个项是int16_t类型的整数值（取值范围：-215~215-1）
  • INTSET_ENC_INT32   每个项是int32_t类型的整数值（取值范围：-231~231-1）　
  • INTSET_ENC_INT64   每个项是int64_t类型的整数值（取值范围：-263~263-1）

　　

　　5.2 升级

　　如果新添加的元素类型比整数集合现有所有元素的类型都要长时，整数集合需要先进行升级（upgrade），然后再将新元素添加到整数集合里面。升级分三步进行：

　　1） 根据新元素的类型，扩展整数集合底层数组的空间大小，并为新元素分配空间

　　2） 将底层数组现有的所有元素都转换成与新元素相同的类型，并将类型转换后的元素放置到正确的位置上，而且在放置元素过程中，需要维持底层数组的有序性质不变

　　3） 将元素添加到底层数组里面

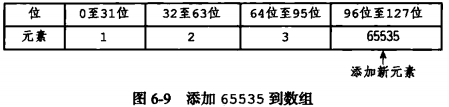

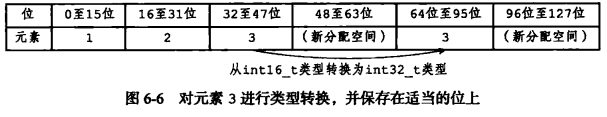

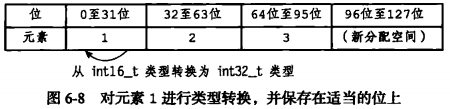

　　contents数组中原先包含3个，每个占用16位空间的元素。之后需要插入一个占用32位空间的元素65535，其过程如下所示：

　　



 　　5.3 升级的好处

　　5.3.1 提升灵活性

　　整数集合可以通过自动升级底层数组来适应新元素，可以随意地将int16_t，int32_t或int64_t类型的整数添加到集合中，不必担心出现类型错误。

　　5.3.2 节约内存

　　尽量先用int16_t类型来保存元素，在必要时进行升级，以节约内存。

　　5.4 降级

　　整数集合不支持降级。

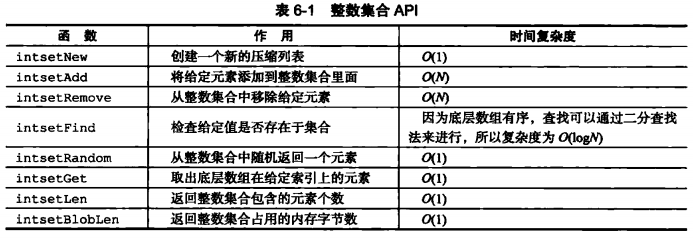

　　5.5 整数集合API

　　　

　　6. 压缩列表

　　6.1 压缩列表的构成

　　压缩列表是Redis为了节约内存而开发的，由一系列特殊编码地连续内存块组成的顺序型数据结构。一个压缩列表可以包含任意多个节点（entry），每个节点可以保存一个字节数组或者一个整数值。

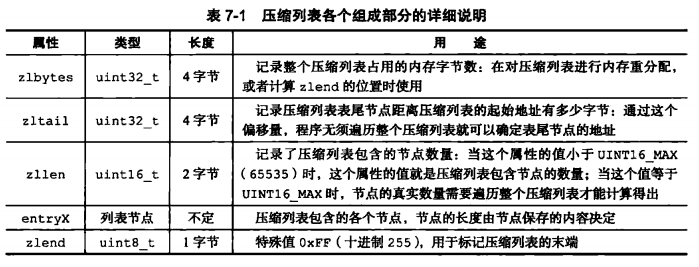

　　下图为压缩列表各组成部分：

　　

　　

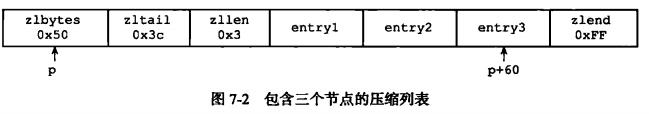

　　图7-2展示了一个压缩列表实例：

  • zlbytes属性地值位0x50（十进制80），表示压缩列表总长80字节
  • zltail属性值为0x3c（十进制60），这表示如果我们有一个指向压缩列表起始地址地指针p，那么p+60，就可以计算出表尾节点entry3的地址
  • zllen属性值为0x3，表示压缩列表包含三个节点

　　

　　6.2 压缩列表节点的构成

　　下图为压缩列表各个组成部分：

　　

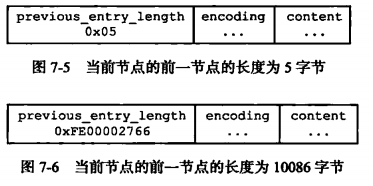

　　1. previous_entry_length

　　节点的previous_entry_length属性以字节为单位，记录了压缩列表中前一个节点的长度：

  • 如果前一个节点长度小于254字节，previous_entry_length属性的长度为1字节
  • 如果前一个字节长度大于等于254字节，previous_entry_length的长度为5字节，第一个字节会被设置为0xFE（十进制254），之后的四个字节用于保存前一节点的长度

 　　

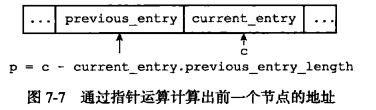

　　如果有一个指向当前节点起始地址的指针c，可以根据下图计算出前一个节点的指针p。压缩列表从表尾向表头遍历操作就是基于这一原理实现的。

　　

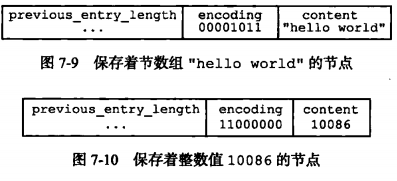

　　2. encoding

　　节点encoding属性记录了节点的content属性所保存数据的类型及长度。

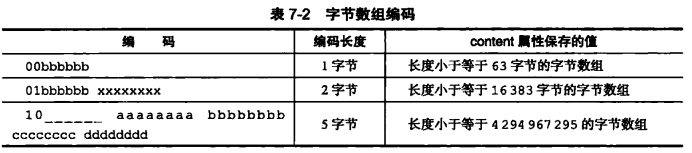

　　值的最高位为00、01、10是字节数组编码，数组的长度由编码除去最高两位之后的其他位记录

　　

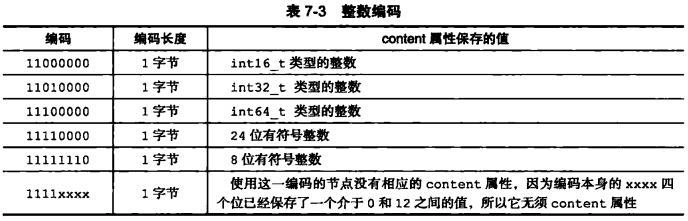

　　值的最高位以11开头的是整数编码

　　

　　3. content　　

 　　

　　6.3 连锁更新

　　下面讨论一种对列表插入或删除节点时，会发生的极端情况——连锁更新。

　　前面小节提到过，如果前一个节点长度小于254字节，那么previous_entry_length属性需要用1字节来保存长度值；如果前一个节点长度大于254字节，那么previous_entry_length属性需要用5字节来保存长度值。

　　现在，考虑这样一种情况，在一个压缩列表中，存在多个连续的、长度介于250字节到253字节之间的节点e1至eN，如下图所示：

　　

　　如果将一个长度大于等于254字节的新节点new设置为压缩列表的表头节点，如下图所示：

　　



　　此时e1节点的previous_entry_length属性从原来的1字节扩展为5字节，e1原本的长度介于250字节到253字节之间，由于previous_entry_length长度改变，e1的长度变为介于254字节到257字节，从而引发e2的更新，e2又会引发e3的扩展，直到eN为止，并将此过程称为连锁更新。下图是另一种引起连锁更新的情况：

　　

　　因为连锁更新在最坏的情况下需要对压缩列表执行N次空间重分配操作，而每次空间重分配的最坏复杂度是O（N），所以连锁更新的最坏复杂度为O(N2) 。

　　但是，尽管连锁更新的复杂度较高，但是真正造成性能问题的几率很低：

  • 压缩列表里面需要恰好有多个连续的、长度介于250字节到253字节之间的节点
  • 即使出现连锁更新，只要被更新的节点不多，就不会对性能造成太大影响

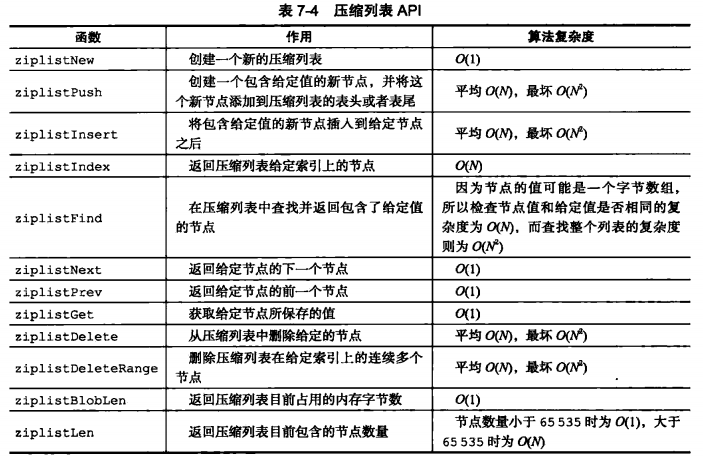

　　压缩列表API　　

　　
