实验 7：OpenDaylight 实验——Python 中的 REST API 调用

一、实验目的

对 Python 调用 OpenDaylight 的 REST API 方法有初步了解。

二、实验任务

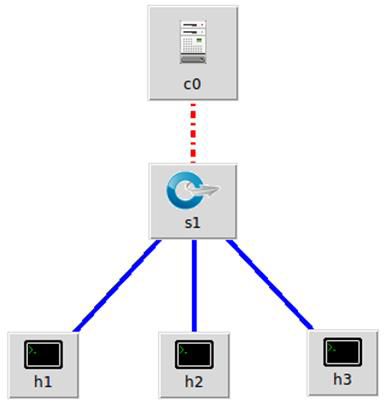

本实验需要用另一种方法完成上一个实验相同的功能，即通过 Python 程序调用OpenDaylight 的北向接口下发关于硬超时的流表，实现拓扑内主机在一定时间内的网络通断。实验拓扑如下：



三、实验任务

1.实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2.实验任务

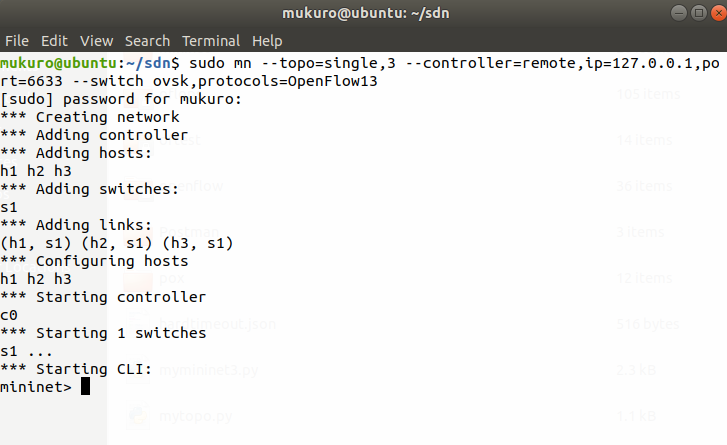

（1）生成拓扑

$ sudo mn --topo=single,3 --controller=remote,ip=127.0.0.1,port=6633 --switchovsk,protocols=OpenFlow13

生成拓扑的方法同之前的实验一致。





（2）编写 Python 代码和 JSON 格式的请求内容

$ nano odlnorth.py

import requests
from requests.auth import HTTPBasicAuth
def http_put(url,jstr):
 url= url
 headers = {'Content-Type':'application/json'}
 resp = requests.put(url,jstr,headers=headers,auth=HTTPBasicAuth('admin', 'admin'))
 return resp

if __name__ == "__main__":
 url = 'http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/flownode-inventory:table/0/flow/1'
 with open('hardtimeout.json') as f:
 jstr = f.read()
 resp = http_put(url,jstr)
 print resp.content`

由于是下发流表，因此需要有 http 请求的具体内容，同之前的 Postman 一样，也是以 JSON 格式来表示。
编辑 hardtimeout.json 文件：

$ nano hardtimeout.json

{
    "flow":[
        {
            "id":"1",
            "match":{
                "in-port":"1",
                "ethernet-match":{
                    "ethernet-type":{
                        "type":"0x0800"
                    }
                },
                "ipv4-destination": "10.0.0.3/32"
            },
            "instructions":{
                "instruction":[
                    {
                        "order":"0",
                        "apply-actions":{
                            "action":[
                                {
                                    "order":"0",
                                    "drop-action": {}
                                }
                            ]
                        }
                    }
                ]
            },
            "flow-name": "flow1",
            "priority":"65535",
            "hard-timeout":"10",
            "cookie":"2",
            "table_id":"0"
        }
    ]
}

（3）运行 Python 代码，完成流表下发

$ python odlnorth.py

h1 ping h3 有 10 秒时间是中断的，结果符合预期。
