实验 1 Mininet 源码安装 和可视化拓扑 工具

一、实验目的

掌握 Mininet 的源码安装方法 和 miniedit 可视化拓扑生成工具 。

二、实验任务

使用源码安装Mininet 的 2.3.0d6 版本，并使用可视化拓扑工具生成一个最简拓扑（ 1 台交换机连接 2 台主机）。

三、实验步骤

1.实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2.实验过程



（1 ）源码安装



源码安装过程中可能使用到的命令

$ mkdir sdn //新建 sdn目录 名称 可自定义） 所有的应用安装在 该 目录下
$ sudo apt-get install git //安装 git
$ cd sdn //进入 sdn目录
$ git clone git://github.com/mininet/mininet //下载 mininet源码
$ cd mininet
$ sudo util/install.sh -a //在 mininet目录下 执行 ，，-a表示完整安装
$ sudo mn --version //查看版本

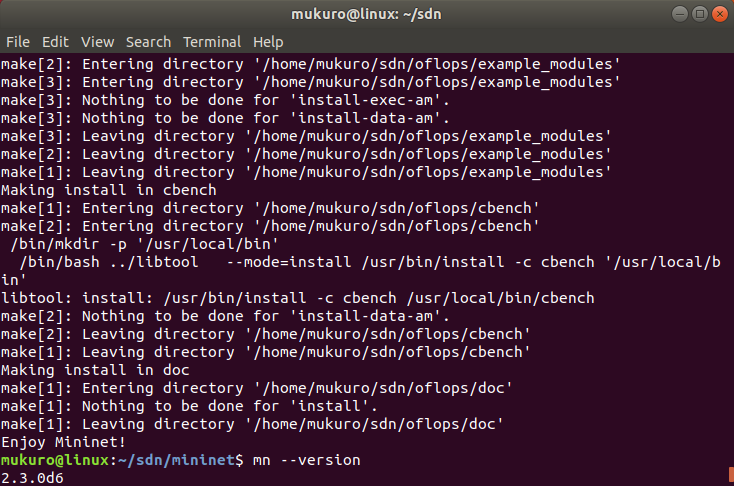

安装时间较长请耐心等待。安装过程中需要从 github 上获取 openflow、 pox、 oftest、 oflops等组件，当出现 Enjoy Mininet! 字样时，安装完成 。

使用 Mininet 的的 CLI 命令行测试基本功能：

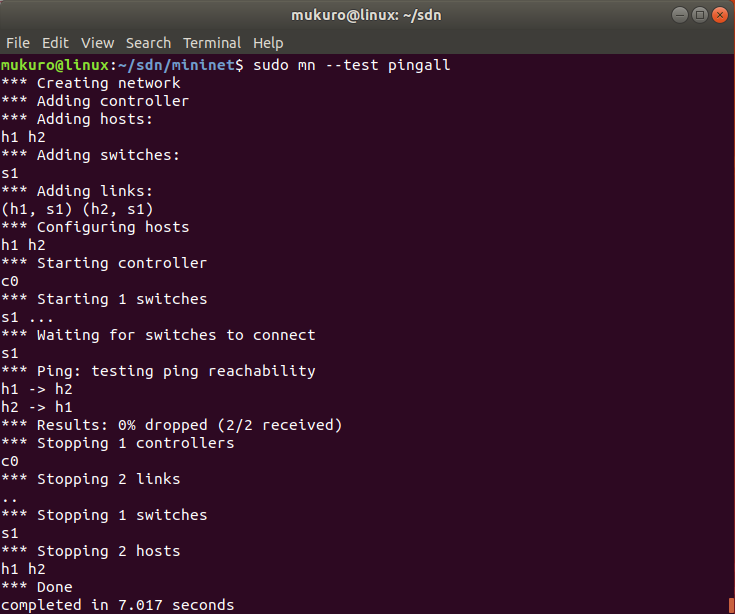

$ sudo mn --test pingall







（2）使用可视化工具

使用到到的命令

$ sudo ./mininet/examples/miniedit.py //在 Mininet 安装目录下执行安装目录下执行

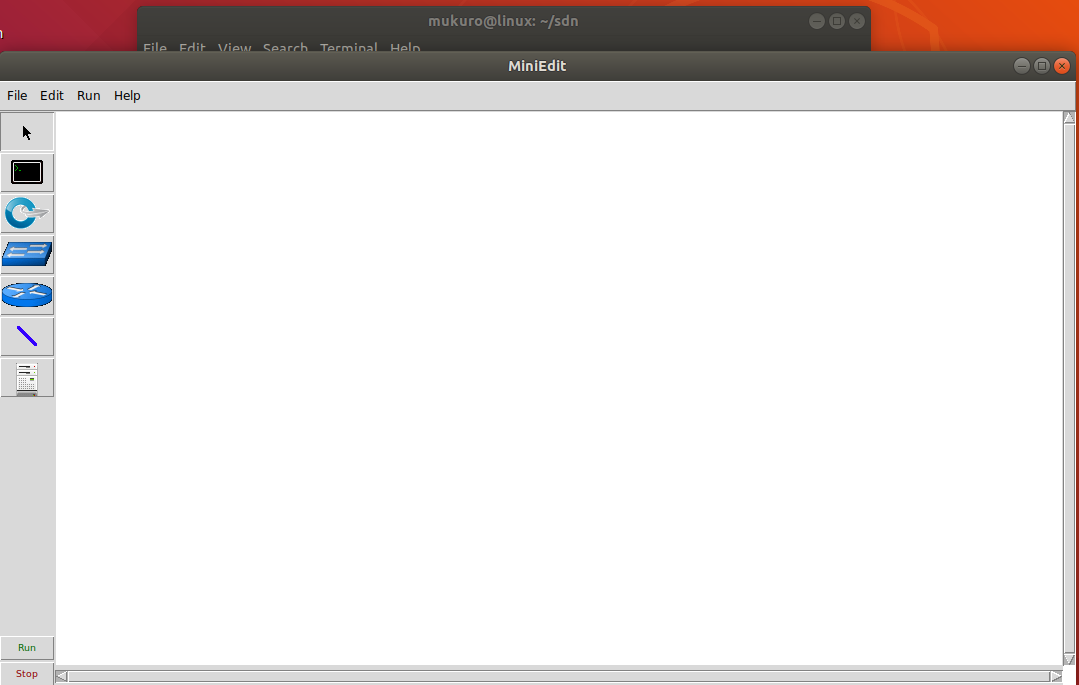

执行界面如下，可以拖动左侧边栏的主机 Host、交换机 Switch、路由器 Router、网络链路网络链路 NetLink、控制器 Controller 等组件到右侧空白处，实现网络拓扑的可视化仿真。

将 4 台 Host、2 台 Switch 和 1 台 Controller 拖出，并用 NetLink 连接，形成下图所示的网络拓扑

鼠标右键点击 Host 和 Controller，选择设置属性（Properties）：Host 部分主要是设置主机 ip，以及 VLAN 等扩展设置，每台主机逐台操作；Controller 部分主要是设置控制器类型，此处可按默认设置，如果是外部控制器，要选择 Remote Controller，之后填上 Controller 的的 ip，如果是本机则按照默认的 127.0.0.1 即可。

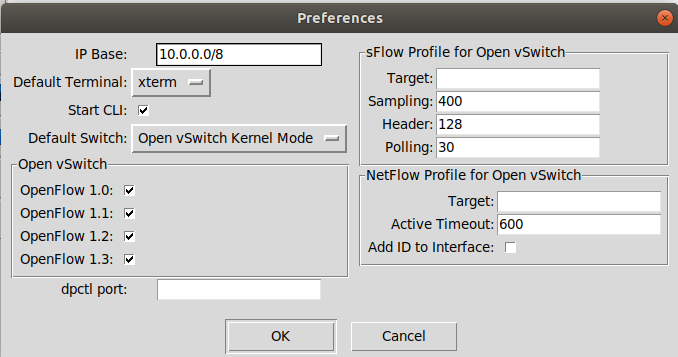

点击左上角的 Edit，进行全局设置，此时在默认设置的基础上，勾选“Start CLI”，将 OpenFlow 1.1 1.2 1.3 全部勾选。

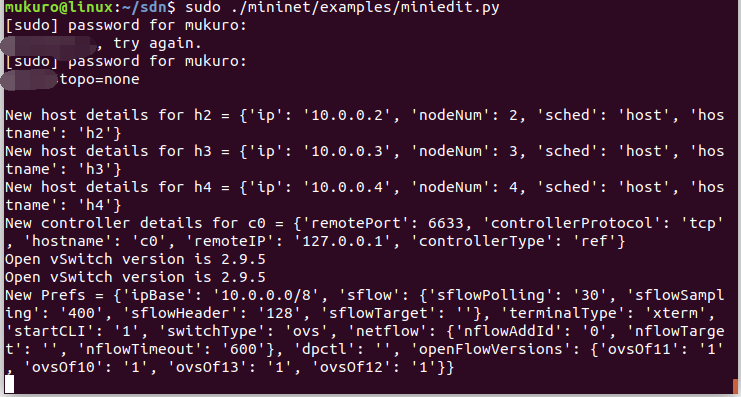

系统的 Terminal 上会显示当前确认的设置。

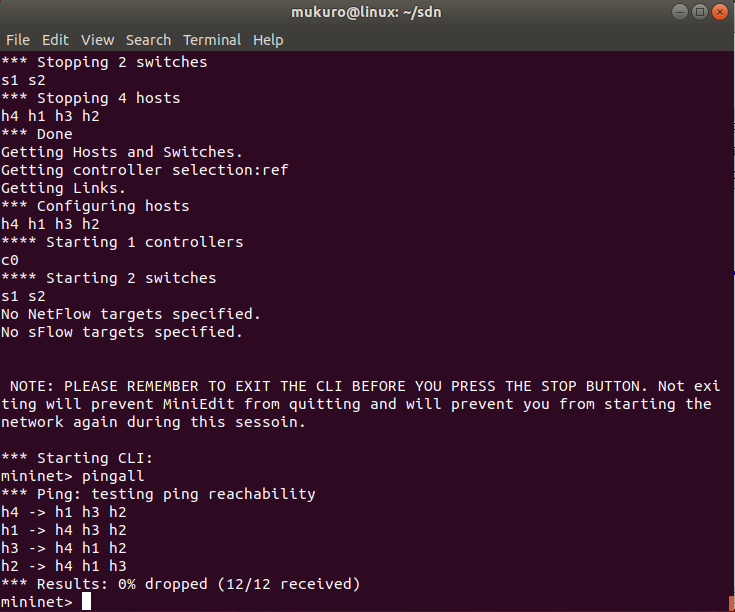

点击左下角的 Run，运行拓扑，由于开启了 CLI，可使用 pingall 命令测试主机的命令测试主机的连通性，并做其他扩展操作。

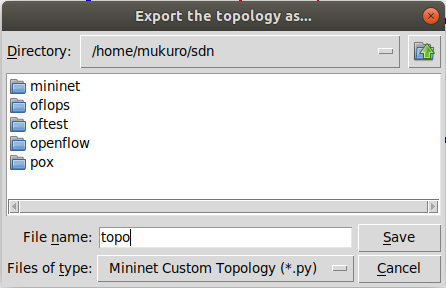

拓扑生成并确认无误之后，可以点击 miniedit 左上角的 File 菜单，选择 Export Level 2 Script，将拓扑保存为 Python 脚本，方便之后执行脚本一键生成。

四、实验要求

1. 自行安装自行安装 Ubuntu 虚拟机，版本推荐 18.04 和 16.04，虚拟机软件推荐使用VisualBox。
2. 在 Ubuntu 系统的 home 目录下创建一个目录，目录名为自己的标识，包括但不限于学号、姓名拼音等，目录不要包含中文。
3. 在创建的目录下，完成 Mininet 的源码安装的源码安装。
4. 打开可视化工具，参照使用步骤生成一个最简拓扑。
5. 在博客园发表一篇博客，记录结果，无需逐步截图。
