pcb差分线的走线主要步骤

1、增加差分类，一般增加阻抗网络为100欧姆，usb为90欧姆；

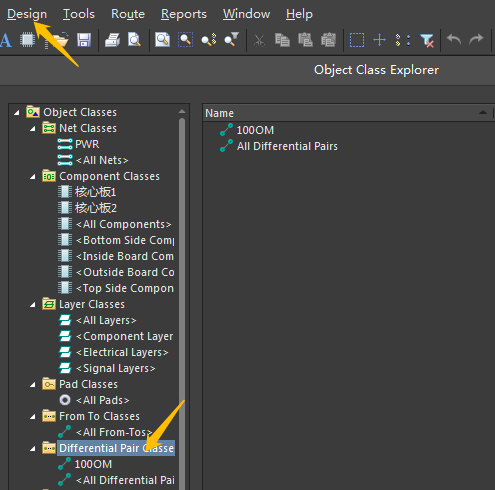

工具栏 Design----class；

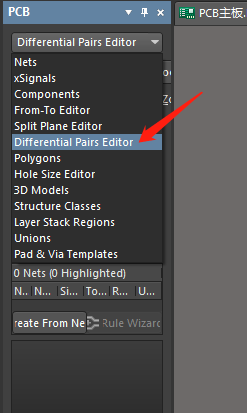

2、右下角panels，打开pcb，选择

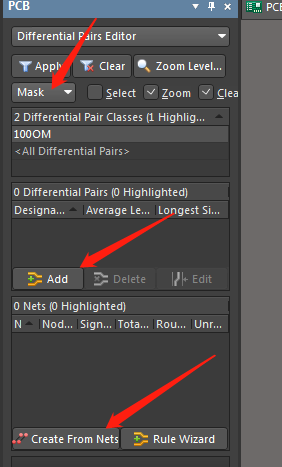

3、可以通过手工添加add；或导航create from nets 创建；关联相关查分信号网络；

4、通过工具栏design ---rules设置查分走线规则；或通过上图 rule Wizard 向导进行规则设置；

在差分走线过程中，可以更改走线方向，线宽等.
