实验一 软件开发文档与工具的安装与使用

博客班级	https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18
作业要求	https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18/homework/11516
作业目标	掌握Visio的使用方法
学号	3180701202
一、实验目的
1.了解软件开发文档的组织、标准及编写

2.了解常用工具的用途及掌握各种工具的安装

二、实验内容
1.了解GB8567-88，GB8567-2006的内容，掌握需求说明书、概要设计、详细说明书的主要内容

2.了解Visio的作用，安装Visio，按照实验指导使用Visio完成系统流程图、DFD图、业务流程图的绘制，掌握Visio的使用方法

3.了解Rational Rose，完成Rose(或starUML)的安装，了解Rose的主要界面及功能

三、实验步骤
1.了解GB8567-88，GB8567-2006的内容，重点阅读需求说明书、概要设计、详细说明书的主要内容，比较GB8567-88与

GB8567-2006在内容上有何不同

2.安装好Visio2003、rose2003（或者starUML）

3.利用Visio2003完成以下作业

【例一】

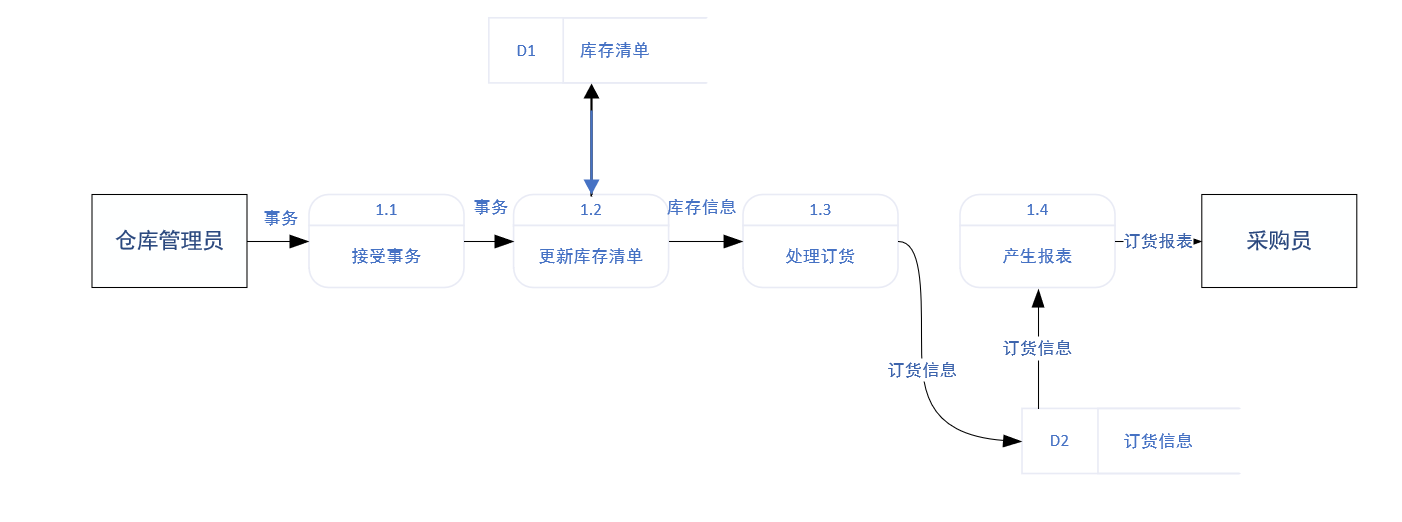

某装配厂有一个存放零件的仓库，仓库中现有的各种零件的数量及每种零件的库存量临界值等数据记录在库存清单主文件中。当仓

库中零件数量有变化时，应该及时修改库存清单主文件；如果哪种零件的库存量少于它的库存量临界值，则应该报告给采购部门以便

订货，规定每天向采购部门送一次订货报告。

该装配厂使用一台小型计算机处理更新库存清单主文件和产生订货报告的任务。零件库存量的每一次变化称为一个事务，由放在仓

库中的CRT终端输入到计算机中；系统中的库存清单程序对事务进行处理，更新存储在磁盘上的库存清单主文件，并且把必要的订货

信息写在磁带上。最后，每天由报告生成程序读一次磁带，并且打印出订货报告。

【例二】订货处理系统

【例三】车辆购置业务流程

4.绘制机票预定系统的业务流程图
系统描述如下：
为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行
时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出
机票给顾客。 请用分层数据流图描绘本系统的功能。

飞机机票预订系统

机票预订系统顶层流图

机票预订系统0层流图

五、思考题
（1）使用Visio可以完成哪些类型图形的绘制？
答：商务图、地面和平面布置图、工程图、常规图、日常安排、流程图、网络、软件和数据库等;

（2）比较GB8567-88与GB8567-2006有哪些内容不同？
答：GB8567-88增加了文档缤写过程。从软件开发与管理的角度,规定相应的文档及规范。并且本标准与SJ 20778—200O软件开发与文档编制》很好地链接。
在规定软件需求规格说明、软件测试文件、软件质景保证计划与软件配置管理计划等文档时,既依据相应的国标,又根据发展与实践经验作了相应的扩展。

六、实验总结
通过本次实验我熟悉了visio的使用，通过动手画一画各类流程图来复习巩固上课时所学到的相关流程图的知识，对于数据流图的画法还是很生疏，以后在
平时学习中还是要多多练习画好系统的数据流图来帮助我们构建软件的层次结构。
