简单介绍

项目一直是手工測试为主，加上一直是TV类应用。非常多自己主动化工具都没有针对TV类项目做非常好的适配，所以仅仅有自己动手了。
主要针对项目的特殊性进行了部分改造，不一定适用于其它项目。(涉及隐私，就不提供json文件和软件名字啦)

痛点

1.非标准控件的难处

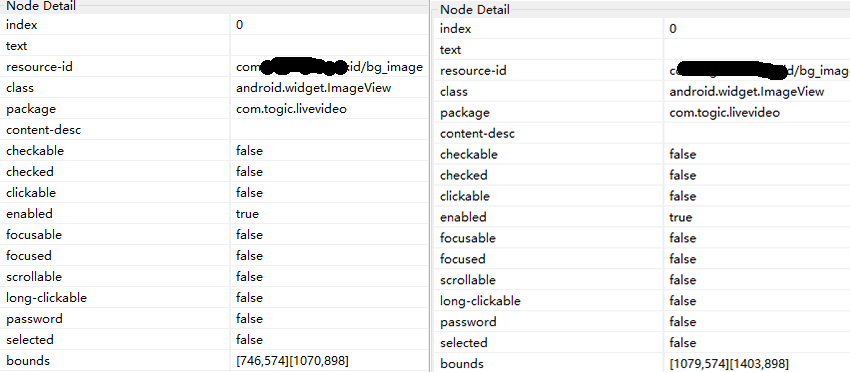

这里写图片描写叙述
通过uiautomatorviewer获取到的不一样的磁贴，属性所有同样(除了坐标点)，意味着没法通过id和class+index方式获取。text属性为空，也就没有办法通过byText的方式获取uiobject，高度定制的磁贴，让自己主动化非常为难，假设通过坐标点。太坑爹，不能跨设备，还是坑。

2.TV类应用没有触摸操作
TV类安卓程序，主要面向的是遥控器。也就是接收的是keyevent。所以touch事件显得不这么全面，为了最接近用户。还是选择用key来做自己主动化。

架构模块

这里写图片描写叙述

解析模块

从server解析json文件格式，包装成实体类CellInfo。返回一个包括磁铁信息的List。一个磁铁相应一个CellInfo。一个CellInfo须要提取的信息有

x坐标
y坐标
所属的Tab分类页
每一个磁铁的说明标签

所以相应的定义例如以下：

package launcherClick.model;

public class CellInfo {

    private String label;
    private String tab;

    public String getTab() {
        return tab;
    }

    public void setTab(String tab) {
        this.tab = tab;
    }

    private int x;
    private int y;

    public String getLabel() {
        return label;
    }

    public void setLabel(String label) {
        this.label = label;
    }

    public int getX() {
        return x;
    }

    public void setX(int x) {
        this.x = x;
    }

    public int getY() {
        return y;
    }

    public void setY(int y) {
        this.y = y;
    }

}

解析用的是第三方开源库org.json。相应的解析代码例如以下：

package launcherClick;

import java.util.ArrayList;
import java.util.List;

import org.json.JSONArray;
import org.json.JSONObject;

import Utils.IOUtils;
import Utils.Println;
import launcherClick.model.CellInfo;

public class AMetroParse {

    public static List<CellInfo> startParse(String url) {
        String str = IOUtils.readFromNet(url);
        if(str==null){
            return null;
        }
        JSONObject jsonObject = new JSONObject(str);
        List<CellInfo> list = new ArrayList<CellInfo>();
        JSONArray _tabs = jsonObject.getJSONArray("tabs");
        for(int i = 0;i<_tabs.length();i++){
            String tab = _tabs.getJSONObject(i).getString("label");
            JSONArray _cells = _tabs.getJSONObject(i).getJSONArray("cells");
            for(int j=0;j<_cells.length();j++){
                CellInfo cellInfo = new CellInfo();
                cellInfo.setX(_cells.getJSONObject(j).getJSONObject("location").getInt("x"));
                cellInfo.setY(_cells.getJSONObject(j).getJSONObject("location").getInt("y"));
                cellInfo.setLabel(_cells.getJSONObject(j).getJSONObject("content").getString("label"));
                cellInfo.setTab(tab);
                list.add(cellInfo);
            }
        }
        return list;
    }
}

坐标转换模块

这部分的工作是把上一步骤解析后的实体类进行提取和处理，主要处理的内容是依据x y坐标计算磁铁移动量，更具x的极大值和分类页做跨分类移动的偏移计算以及一些其它处理。

通过x y计算偏移比較简单。仅仅是简单计算距离:

        for (CellInfo cellInfo : list) {
            if (cellInfo.getLabel().contains(label)
                    && cellInfo.getTab().contains(tab)) {
                int x = cellInfo.getX();
                int y = cellInfo.getY();
                new Println("x:" + x + "  " + "y:" + y + "  " + "偏移量" + _offset);
                // x方向
                for (int i = x + _offset; i > 1; i--) {
                    new Println("→" + " count is " + (x + _offset));
                    keyRight();

                }
                // y方向
                for (int i = y; i > 1; i--) {
                    new Println("↓");
                    keyDown();
                }
            }
        }

恩。里面有个偏移量，跨分类用的，偏移量是通过每一个分类下磁铁最大值得出来的。每一个分类最后一个磁铁的x值即为最大值。遍历当前分类下的所有磁铁的x，假设大于后面一个，则放在前面，下次再用这个值去比較以下的x值。

忘记这是什么排序算法了…囧…当然，也能够用Collections的自带的算法。

    private int togicOffset(String tab) {
        int lineLenth = 0;
        List<CellInfo> list = AMetroParse
                .startParse("我是隐藏的接口");
        for (CellInfo cellInfo : list) {
            if (cellInfo.getTab().contains(tab)) {
                int x = cellInfo.getX();
                lineLenth = lineLenth >= x ? lineLenth : x;
            }
        }
        return lineLenth;
    }

那么通过上面的排序之后，就能够得到每一个分类的偏移量，这样对于后面的分类磁贴，就能够知道磁贴在总体的真正位置啦，于是就能够開始移动了。

        for (CellInfo cellInfo : list) {
            if (cellInfo.getLabel().contains(label) && cellInfo.getTab().contains(tab)) {
                int x = cellInfo.getX();
                int y = cellInfo.getY();
                new Println("x:" + x + "  " + "y:" + y + "  " + "偏移量" + _offset);
                // x方向
                for (int i = x + _offset; i > 1; i--) {
                    new Println("→" + " count is " + (x + _offset));
                    keyRight();

                }
                // y方向
                for (int i = y; i > 1; i--) {
                    new Println("↓");
                    keyDown();
                }
            }
        }

图片比較模块

来源于monkeyrunner的思路。原理是计算两个bitmap的长宽，然后提取出里面每一个像素的像素值。假设同样，类似度+1，最后再除以总像素值(比方1280x720)，这样就能够把类似程度转为一个一个能够衡量的详细值了。那么推断这个界面是不是我须要点击的时候，仅仅须要截屏当前图片和预期的图片对照，类似度达到100的时候就觉得是正确的。当然也提供了局部比較的功能。比方获取不到数据的异常提示。那么代码例如以下。提供了多种重载的方法以及两个assert推断。

package Utils;

import junit.framework.Assert;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;

public class ImageCompare {

    public  static void AssertBitmapEqual(Bitmap bitmap0, Bitmap bitmap1){
        /**
         * 百分百图片同样断言-.-
         */
        Assert.assertEquals(100, ImageCompare(bitmap0,bitmap1));
    }

    public  static void AssertBitmapNotEqual(Bitmap bitmap0, Bitmap bitmap1){
        /**
         * 百分之零图片同样断言
         */
        Assert.assertEquals(0, ImageCompare(bitmap0,bitmap1));
    }

    public static int ImageCompare(String path0,String path1) {
        /**
         * 提供依据路径直接比較
         */
        Bitmap bitmap0 = BitmapFactory.decodeFile(path0);
        Bitmap bitmap1 = BitmapFactory.decodeFile(path1);
        return ImageCompare(bitmap0,bitmap1);
    }

    public static int ImageCompareChild(Bitmap bitmap0, Bitmap bitmap1,int x,int y,int width,int height) {
        /**
         * 裁剪子图并比較，主要是为了解决拉取动态数据不同，可是局部提示不变的比較场景。
         */
        Bitmap bitmap00 = bitmap0.createBitmap(bitmap0, x, y, width, height);
        Bitmap bitmap01 = bitmap1.createBitmap(bitmap1, x, y, width, height);
        return ImageCompare(bitmap00,bitmap01);
    }

    public static int ImageCompare(Bitmap bitmap0, Bitmap bitmap1) {
        /**
         * 比較的主函数
         * 仅仅能比較同样长宽的图片。不相等返回-1失败
         * 类似度为1~100
         * 原理是提取每一个像素点比較，整张图类似度取决于像素点同样个数。所以还是比較准确的
         */
        int picPct = 0;
        int picCount = 0;
        int picCountAll = 0;
        new Println("begin to compare");
        if (bitmap0 == null || bitmap1 == null) {
            new Println("null bitmap");
            return -1;
        }
        if (bitmap0.getWidth() != bitmap1.getWidth()
                || bitmap0.getHeight() != bitmap1.getHeight()) {
            return -1;
        }
        new Println("宽度为:" + bitmap1.getWidth() + "高度为:" + bitmap1.getHeight());
        for (int j = 0; j < bitmap1.getWidth(); j++) {
            for (int i = 0; i < bitmap0.getHeight(); i++) {
                if (bitmap0.getPixel(j, i) == bitmap1.getPixel(j, i)) {
                    picCount++;
                }
                picCountAll++;
            }
        }
        int result = (int) (((float) picCount) / picCountAll * 100);
        new Println(picCount + "/" + picCountAll);
        new Println("类似度为:" + result);
        return result;
    }
}

异常&&其它模块

定义了一些异常类。主要功能用于提示。这个提示的作用后面会用到。
添加了启动应用和关闭应用的方法，原理是用到了shell命令。

Runtime.getRuntime().exec("am start -n 我是包名隐藏者");

初始化方法。主要用于异常时能够一键又一次開始。以及磁贴复原功能。还有其它一些小的处理就不多说啦。以下開始持续构建。

自己主动化的持续集成

还是那句话，不持续集成的自己主动化不是自己主动化，所以这里介绍的是基于jenkins的自己主动化集成，事实上UiAutomator做集成还是非常easy的。仅仅要把jar包放在一个固定的文件夹，然后shell命令运行就完事了。
这里写图片描写叙述
然后定时任务自己选吧，构建失败的邮件提醒这里设置的是，上面我自己定义的异常类，当控制台输出我的异常类，那么会觉得不通过，然后触发邮件提醒。

那么至此。一个较为完整的流程就完毕啦,那么在此框架上组员们(就我一个)就能够更进一部去完好二级页面的自己主动化用例了。
