超导量子比特微波脉冲编程实战：从物理原理到代码实现

在通往实用化量子计算的赛道上，超导量子比特凭借其优异的可扩展性和相对成熟的制造工艺，已成为最受瞩目的技术路线之一。然而，如何精确地操控这些微观的量子态，是实现强大计算能力的关键。本文将深入浅出地解析超导量子比特微波脉冲控制的核心原理与编程实践，为你揭开量子硬件编程的神秘面纱。

一、超导量子比特：物理基础与操控挑战

要精准控制量子比特，首先必须理解其物理本质。目前主流的Transmon量子比特，其核心是一个约瑟夫森结与电容并联的非线性LC振荡电路。它的哈密顿量可以表示为：

$$\\hat{H} = 4E_C \\hat{n}^2 - E_J \\cos(\\hat{\\phi})$$

其中，$E_C$是充电能量，$E_J$是约瑟夫森能量。与谐振子不同，Transmon的能级间隔并非等距，这种非谐性（$\\alpha = \\omega_{12} - \\omega_{01} \\approx -E_C/\\hbar$）至关重要。它确保了我们可以将系统近似为一个两能级量子比特，因为用于驱动|0⟩→|1⟩跃迁的微波频率，不会意外地将量子态激发到更高的|2⟩能级，从而避免了信息“泄漏”。

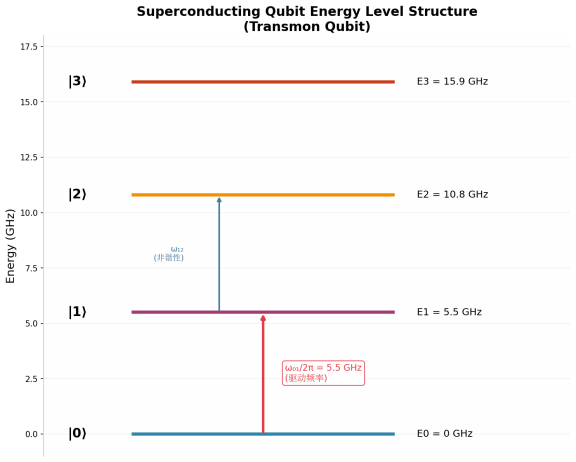

上图清晰地展示了Transmon量子比特的非谐性能级结构。正是约瑟夫森结提供的非线性电感，造就了这种能级结构，它是所有量子门操作的基础。

二、微波与量子比特的“对话”：半经典驱动理论

我们通过微波脉冲与量子比特“对话”。在控制中，通常采用半经典模型：将微波场视为经典电磁场，而量子比特用量子力学描述。驱动哈密顿量通常写作：

$$\\hat{H}_d(t) = \\hbar \\Omega(t) \\cos(\\omega_d t + \\phi) \\hat{\\sigma}_x$$

\p

为了简化分析，我们引入旋转波近似。在驱动频率$\\omega_d$接近量子比特本征频率$\\omega_{01}$时，快振荡项可以被忽略，哈密顿量在旋转框架下简化为：

$$\\hat{H}_{RWA} \\approx \\frac{\\hbar \\Delta}{2} \\hat{\\sigma}_z + \\frac{\\hbar \\Omega(t)}{2} (\\cos\\phi \\hat{\\sigma}_x + \\sin\\phi \\hat{\\sigma}_y)$$

其中$\\Delta = \\omega_{01} - \\omega_d$是失谐量。这个形式非常强大，它明确告诉我们：通过调节微波脉冲的幅度$\\Omega(t)$、持续时间$t_g$和相位$\\phi$，我们可以在布洛赫球上实现任意轴的旋转，从而完成任意的单量子比特门操作。

三、脉冲整形：从简单方波到优化DRAG脉冲

早期的控制可能使用简单的方波脉冲，但这会引入严重的误差。因为方波在频域上有很宽的旁瓣，可能激发不需要的能级跃迁（如|1⟩→|2⟩）或受到滤波器畸变。

• 高斯脉冲：最常用的整形脉冲。其时域包络为$\\Omega(t) = \\Omega_0 \\exp[- (t-t_0)^2 / (2\\sigma^2)]$。它在时域和频域都是平滑的，能有效减少高频分量。
• DRAG脉冲：导数去除门泄漏技术。为了进一步抑制非谐性带来的泄漏误差，DRAG脉冲在正交通道（Q通道）上增加了一个与I通道包络导数成正比的成分。其数学形式为：$\\Omega_I(t) = \\Omega_0 f(t), \\quad \\Omega_Q(t) = -\\frac{\\beta}{\\alpha} \\dot{f}(t)$，其中$\\beta$是优化参数。

通过精心设计脉冲形状，我们可以将单量子比特门的保真度提升到99.9%以上。在实际编程中，无论是使用Python（通过Qiskit Pulse、PyQuil等框架），还是需要高性能的C++底层控制代码，生成这些脉冲波形的算法都是核心。

[AFFILIATE_SLOT_1]

四、量子门的脉冲实现：单比特与两比特门

量子算法由量子门序列构成，而每个门都对应特定的脉冲序列。

单量子比特门：如前所述，通过一个在布洛赫球上绕特定轴旋转一定角度的脉冲实现。例如：

• X门（比特翻转）：对应绕X轴旋转π弧度，通常由一个共振（$\\Delta=0$）的π脉冲实现。
• Hadamard门：可以由“绕Y轴旋转π/2，再绕Z轴旋转π”的组合脉冲序列实现。

两量子比特门：更为复杂，通常依赖于量子比特间的耦合。常见实现方式有：

1. 交叉共振（Cross-Resonance）门：驱动一个量子比特（控制比特）的频率到另一个量子比特（目标比特）的频率，通过耦合引发受控操作。
2. 调频（Flux-Tunable）耦合门：通过调节其中一个Transmon的磁通，使其频率与另一个比特发生共振或避免交叉，从而实现iSWAP或CZ门。

参数	典型值	影响
$E_J$	10-20 GHz	决定工作频率，影响对磁通噪声的敏感性
$E_C$	200-400 MHz	决定非谐性，影响对电荷噪声的敏感性
$E_J/E_C$	30-100	比值越大，对电荷噪声越不敏感
${\omega }_{01}/2\pi$	4-6 GHz	工作频率，需要与读出电路匹配
$\alpha /2\pi$	-200 to -300 MHz	非谐性，影响门操作速度和泄漏

上表总结了Transmon量子比特的关键设计参数，这些参数直接决定了量子门的操作速度和保真度。在编程时，我们需要根据这些硬件参数来校准脉冲。

五、从脉冲到程序：硬件接口与编程实践

理论最终要落地为代码。一个典型的超导量子比特控制系统编程流程如下：

1. 脉冲生成：根据门类型和校准参数，用代码（如Python的NumPy）计算脉冲的I/Q两路基带波形。
2. 序列编排：将多个门的脉冲按算法时序排列，并处理同步问题，确保两比特门脉冲精确对齐。
3. 硬件下发：通过API将波形数据发送到任意波形发生器（AWG）。这里可能涉及底层驱动，对实时性要求高的部分可能会用到Go或C++。
4. 上变频与发射：AWG输出的基带信号与本地振荡器（LO）混频，上变频到量子比特的GHz频率范围，然后通过低温线缆送入稀释制冷机。

版权所有 © 2026 DREAMVFIA UNION
本文档为DREAMVFIA开源项目系列文章第36篇，归类于【硬件接口篇】

现代量子计算框架如Qiskit、Cirq、PennyLane都提供了脉冲级别的编程接口，让研究者可以在不深入硬件细节的情况下设计复杂的脉冲序列。然而，理解底层原理对于优化性能和调试错误至关重要。

[AFFILIATE_SLOT_2]

六、校准、误差缓解与未来展望

量子硬件始终存在噪声和误差，因此校准和误差缓解是编程中不可或缺的一环。

• 关键校准实验：
  • Rabi振荡：扫描驱动脉冲幅度或时间，观察|0⟩到|1⟩的振荡，用于标定π脉冲的幅度/时长。
  • Ramsey干涉：测量失谐$\\Delta$和退相干时间$T_2^*$。
• 误差缓解技术：在软件层面补偿硬件误差。例如动态解耦：在空闲时间插入一系列π脉冲，来“ refocus”低频噪声，延长有效的相干时间。

展望未来，量子控制编程正朝着更自动化、更自适应的方向发展。机器学习被用于脉冲形状的优化和系统参数的实时跟踪。随着量子比特数量的增长，控制系统的可扩展性（如采用Java或Go构建分布式控制软件）和实时反馈能力将成为新的挑战与机遇。

结语

超导量子比特的微波脉冲控制，是一座连接抽象量子算法与实体量子硬件的桥梁。它融合了凝聚态物理、微波工程、控制理论和计算机编程。从理解非谐性到设计DRAG脉冲，再到编写控制序列，每一步都要求我们将深刻的物理洞察转化为精确的工程实现。掌握这套“与量子对话”的语言，是释放量子计算潜力的关键一步。随着工具链的日益成熟，未来量子程序员的门槛会逐步降低，但对底层原理的深入理解，永远是进行前沿优化和创新的基石。
