摩尔信使MThings系列教程31——报文测试

软件支持用户基于创建的模拟主机设备发送自定义报文，报文需遵循MODBUS协议要求。

用户只需填入报文PDU部分，软件自动适应设备所使用的协议类型，添加报文首尾，最终发送完整报文。

报文测试功能支持统计报文请求延迟时间，支持持续曲线监控延迟时间，可用于观察从机的性能和可靠性。

通过更多功能菜单中的“报文测试”子项，即可进入该功能页面。

报文测试功能仅服务于模拟主机，可使用标准功能码或自定义功能码。报文测试操作前，请确认当前目标设备是否正确。

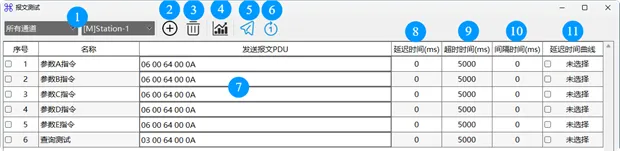

 ❶切换设备。

❷单击“新增”按钮，新建一条报文测试请求行。

❸单击“移除”按钮，删除被勾选的报文测试请求信息行。

❹单击“曲线”按钮，打开“数据曲线展示器”，可查看延时时间曲线数据。

❺单击“发送”按钮，发送被勾选的报文测试请求信息。

❻如果需要循环发送，勾选“循环发送”。

❼用于输入自定义报文PDU。

❽显示报文测试请求与响应之间的延迟时间，不可编辑。

❾可配置当前行的报文测试请求的超时时间，即最大允许回复的时间范围。超过该时间，即判请求超时。

❿可配置当前行的报文测试&响应结束后的间隔等待时间，该间隔时间结束后，才能发起下一个请求。

⓫ 选择后，软件将该行报文测试请求的延迟时间作为数据曲线长期监视。
