摩尔信使MThings系列教程30——告警数据

告警数据页面提供设备告警生成、存储、配置、展示、导出功能、语音提示，支持多条件、跨设备生成告警信息，

参照标准：《IEC 62682:2014》、《GB/T 41261-2022 过程工业报警系统管理》。

该功能需获得授权后使用。

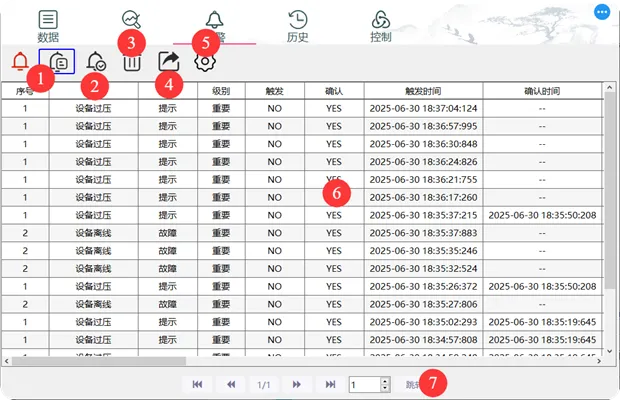

基本操作





❶切换告警记录类型，活动告警分为“需确认”、“无需确认”两类，需确认的活动告警记录需已恢复且已被确认才会转换为历史告警。

❷维护告警配置入口。

❸一键清空所有告警记录。

❹一键确认所有需确认的活动告警。

❺导出所有告警记录，数据格式为csv。

❻双击后，确认某一条活动告警记录。

❼告警数据显示表翻页、跳转功能。

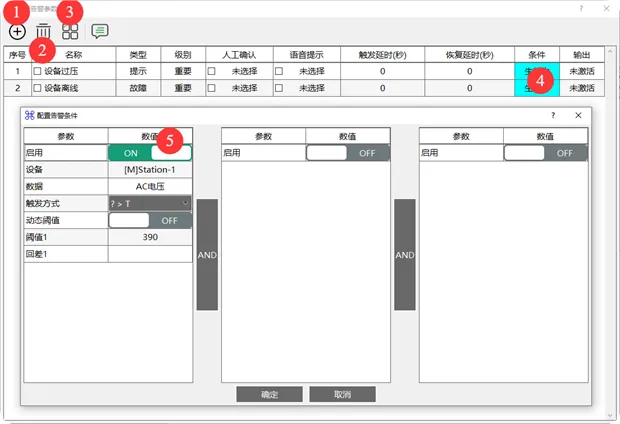

告警配置

❶新增一条告警配置。

❷移除选中的告警配置。

❸编辑告警类型，用于分类不同的告警配置。

❹双击后，编辑告警条件。

❺告警条件配置对话框。



配置参数定义

名称

指定告警名称。

类型

根据预先配置的告警类型表，选择当前配置所属类型。

级别

可选：重要、次要、提示。

语音提示

勾选选项后会根据故障级别发出不同语音提示

人工确认

指定当前告警配置是否需要用户确认。

生成延时（秒）

防止告警抖动，设置告警生成延时，告警条件持续在该时间段内成立后方能生成活动告警记录。

恢复延时（秒）

防止告警抖动，设置告警恢复延时，告警条件持续在该时间段内不成立后方能将活动告警标记为已恢复。

条件1

告警触发条件1

关系

告警触发条件1和2之间的逻辑关系

条件2

告警触发条件2

关系

告警触发条件2和3之间的逻辑关系

条件3

告警触发条件3



告警条件参数定义

启用

启用该触发条件后，打开此开关。

设备

选择关联的设备。

数据

选择关联的设备数据。

触发方式

选择触发类型，可选：大于、大于等于、等于、不等于、小于等于、小于、介于、不介于。

动态阈值

打开开关，可选择其他设备数据作为阈值

比较设备1

选择作为阈值1的设备

比较数据1

选择作为阈值1的数据

比较设备2

选择作为阈值2的设备

比较数据2

选择作为阈值2的数据

阈值1

与触发方式配套的条件判断阈值。

回差1

条件不成立时的回差幅度。

“等于”“不等于”触发方式下不生效。

阈值2

仅作用于“介于”、“不介于”触发方式。

回差2

仅作用于“介于”、“不介于”触发方式。



添加设备异常告警

设备异常告警是维护系统安全、稳定运行的关键机制。它能够实时监控设备状态，一旦发现异常，立即发出警报，使得操作人员能够迅速响应，采取必要的措施来防止故障、减少停机时间，并避免潜在的安全风险。

设备状态数值定义如下：

数值	含义
0	设备空闲
1	设备通信中
2	设备数据异常
3	设备被禁用
4	设备链接异常

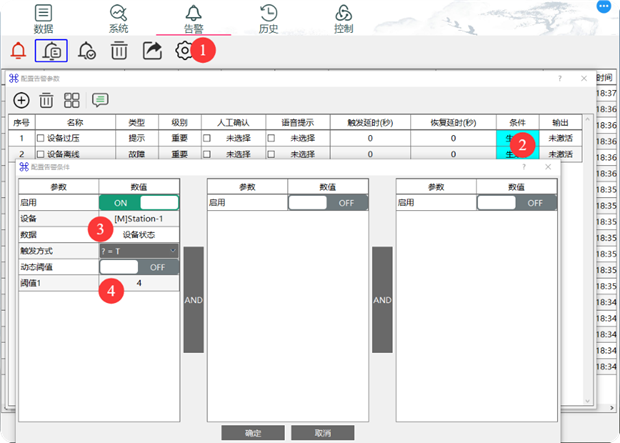

设备异常告警配置示意如下：

❶单击告警“配置”按钮，进入配置告警参数页面。

❷添加一条告警配置，定义设备异常告警各项参数，双击条件单元格，开始配置告警条件。

❸双击后，选择“设备状态”数据。

❹触发方式选择“？=T”,阈值输入4（设备链接异常）。

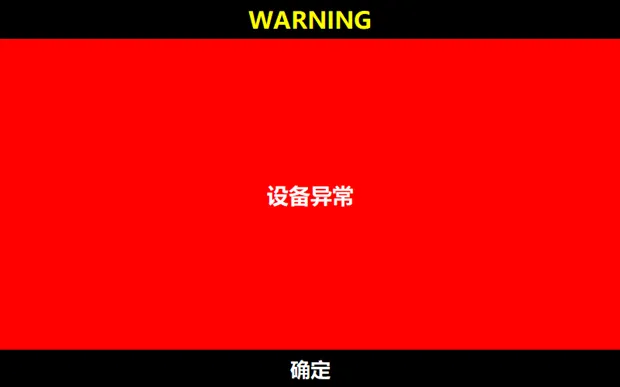

告警弹窗

告警弹窗是一种直观且高效的用户界面元素，它在软件运行过程中检测到重要级别且需手动确认的告警时自动弹出，确保用户能够及时接收到关键信息、避免潜在的风险和错误。告警弹窗将打断用户的正常操作，迫使用户关注并响应这些紧急或重要的提示。

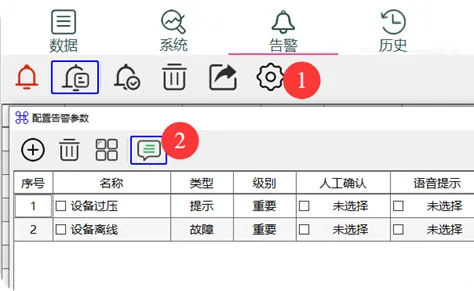

使能告警弹窗示意如下：

❶单击告警“配置”按钮，进入配置告警参数页面。

❷单击“告警弹窗”选项，使能或禁用弹窗功能。
