摩尔信使MThings系列教程28——数据网关

数据网关功能提供协议转换和数据汇聚功能，

可实现不同的通道类型、协议类型、设备地址、寄存器地址、数据块、数据类型、数据长度的双向转换。

该功能需获得授权后使用。

软件支持两种模式实现数据网关功能，分别是：透传模式和缓存模式。

透传模式配置简单，但相比全流程时延大，北向受制于南向。

缓存模式利用模拟主机自身的轮询功能，直接响应北向请求，

可将南北向设施解耦，北向远程监控软件可实现更加高效的异步通信。

借助模拟从机数据中的“关联模式”，可实现将多个南向设备数据汇聚到一个北向模拟从机中，

可以大幅减少北向远程监控软件的请求次数，提升轮询效率。

该种模式下可以实现更加广泛的数据转换能力。

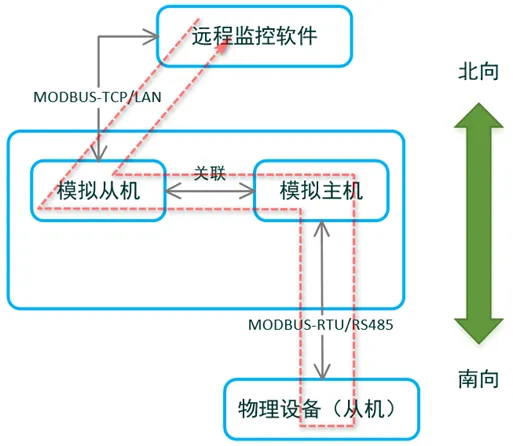

透传模式数据流

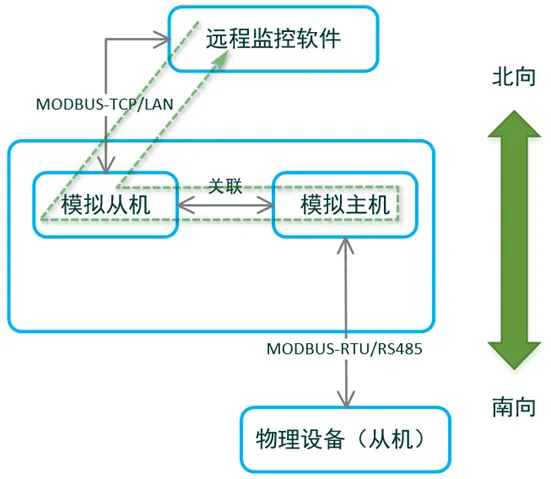

缓存模式数据流



透传模式应用

软件支持通过透传模式关联两个不同设备（模拟从机和模拟主机），以实现通道、协议、设备地址转换功能。

准备工作：

1) 创建模拟主机，接入南向的串口设备；

2) 新建一路网络链接，用于与北向软件连接；

3) 基于新增的网络链接，新增模拟从机；

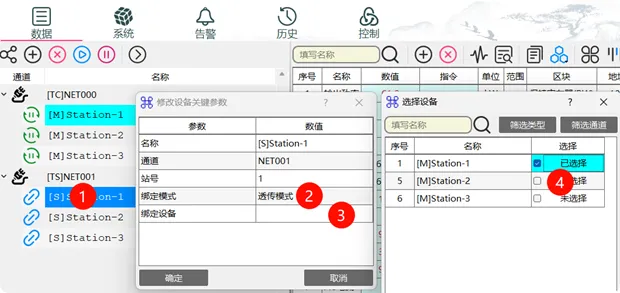

❶双击新建的从机设备。

❷双击绑定模式后选择透传模式。

❸双击绑定设备。

❹选择绑定的设备。

经过设备关联和建链后，北向“远程监控软件”即可使用以太网访问南向的串口设备。

提示：

透传模式下的从机可不配置设备数据。

缓存模式应用

软件支持通过缓存模式关联两个不同设备（模拟从机和模拟主机），以实现通道、协议、设备地址转换功能。

准备工作：

1) 创建模拟主机，接入南向的串口设备；

2) 新建一路网络链接，用于与北向软件连接；

3) 基于新增的网络链接，新增模拟从机；

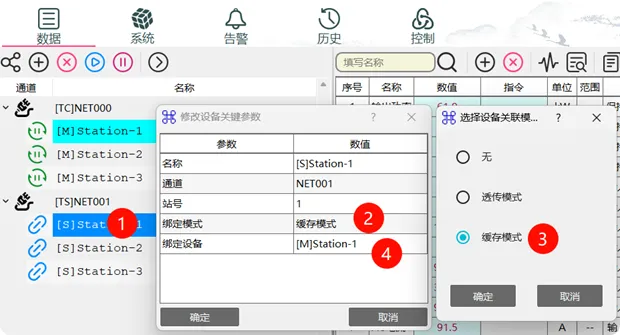

❶双击从机设备。

❷双击绑定模式。

❸选择缓存模式并保存。

❹绑定需要对外转发数据的设备。

提示：

缓存模式下的从机可不配置设备数据，但其关联的模拟主机应配置有效数据，并发起轮询。

缓存模式下，若北向监控软件的请求数据多于南向设备的配置将自动补0。
