摩尔信使MThings系列教程25——组态控件说明

摩尔信使MThings内置文本、线条、表盘、开关、扩展等丰富数据控件，

只需一张自定义底图，即可“零代码”秒搭高颜值组态，适配千行百业。



数据标签

显示数据名称、数值、单位；

双击后，编辑数值并下发指令；

支持多种名称和数值布局方式。

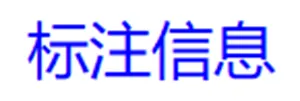

静态文本

 显示静态文本信息；

可设置字体大小和颜色。



多行表格

 展示多条不同设备的数据。



日间时期

 展示本地时间；

支持向设备对时。



算术和

 支持同时统计多个设备数据，并计算其算术和；

支持重定义数据名称、单位等。



状态灯

 双色状态灯；

可关联位数据或寄存器数据；

支持激活后闪烁，并指定频率。



状态标签

 最多支持6个不同状态

可自定义状态数值



指令按钮

 一键下发固定指令；

可自定义样式。



自复位按钮

 可自定义激活值和关闭值

可自定义按钮颜色



指令表

 一键下发多条不同数据的预设指令

支持跨设备操作

可自定义间隔时间

可自定义各项数据指令数值

可查看当前值



批量控制

 一键向多个不同参数下发相同指令

支持跨设备操作

可自定义指令数值



下拉列表

 以下拉列表形式下发指令

仅支持呈现类型为枚举的数据



页面标签

 通过点击不同的页面标签可以切换不同的界面信息展示。



滑块

 以滑块方式快捷调整数值参数；

支持浮点指令；

可自定义控件背景和数值颜色。



设备状态

 关联设备列表中设备进行通讯状态展示。



开关

 直观展示状态量；

用户可手动触发下发开关状态；

支持自定义状态值（非0/1）。

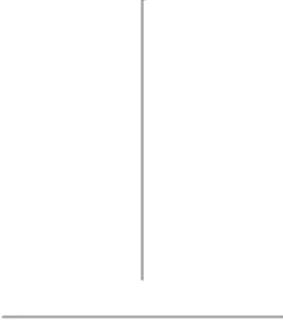

分割线

 辅助控件分类展示的分割线。



流动线

 基于底图管道，追加动态流向效果；

支持调整线条颜色、宽度；

支持多个折点；

支持关联设备数据触发流动或静止。



电量

 展示剩余电量数据；

支持定义数据范围、刷新步长；

支持定义警戒值，自动匹配警戒色。



图形开关

 直观展示状态量；

多种开关样式；

用户可手动触发下发开关状态；

支持自定义状态值（非0/1）。



仪表盘

 直观展示数值名称、数值、单位；

支持调整范围、显示精度、单位；

支持修改数值颜色。



速度仪

 直观展示数值名称、数值、单位；

支持调整范围、单位；

支持修改数值颜色；

LCD码呈现整形数据。



数值盘

 直观展示数据绝对值及其百分比；

支持调整实际数据范围；

支持数值越界预警。



进度盘

 直观展示数据相对范围百分比；

支持调整实际数据范围。



进度条

 可自定义数值范围

可显示绝对值或相对值

支持数值越界预警

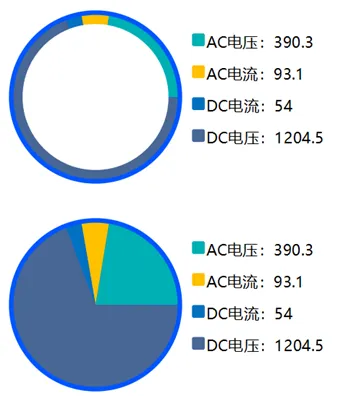

环形图 / 饼图

 直观比较多条数据的数值比例

可自定义标题



指南针

 直观展示角度数据（0~360）；

支持浮点数据。



温度计

 直观展示温度数据；

支持自定义范围；

支持负数温度；

支持浮点数；

支持修改刻度颜色。



底图

 用于局部增加图片展示；

支持导入本地任意路径中的图片；

支持常用的图片文件格式。



实时曲线

 同时展示最多3组数据的曲线；

支持修改展示时间范围；

最大可展示24H数据；

支持修改曲线、坐标轴颜色。



历史曲线

 展示一条历史数据曲线；

支持修改展示时间范围；

最大可展示180天数据；

支持修改曲线、坐标轴颜色。

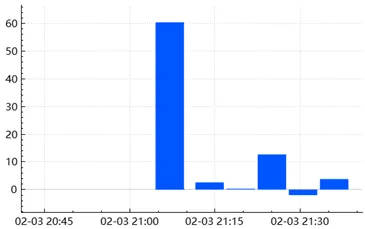

柱状图

 设置数据的刷新周期控制柱图的统计间隔

可自定义数据跨度时间

可自定义柱图的颜色

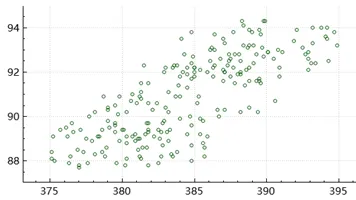

散点图

展示两条数据之间关联关系；

两条数据分别对象X\Y轴；



报警简表

 窗口展示所有活动告警；

支持动态变化显示。



报警统计

 展示活动告警关键统计数据；

自动关联告警功能。
