摩尔信使MThings系列教程24——系统组态

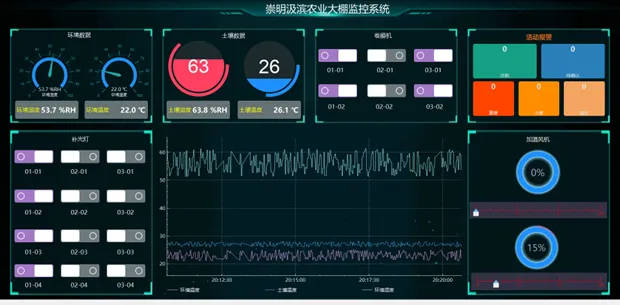

系统数据页面提供组态功能，支持用户基于已有的设备数据进行灵活而直观的数据展示和操作，

该功能需获得授权后方可商用，个人使用不受限制。

进入或退出组态编辑

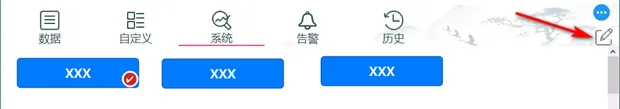

进入系统页面后，点击右侧的编辑按钮，即刻开始或退出组态编辑。



页面配置

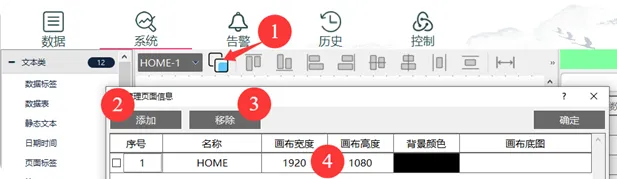

进入组态编辑后，用户可管理页面参数。

❶点击后打开“管理页面信息”对话框。

❷添加新页面。

❸删除选中的页面，全选删除后，会保留第一个页面。

❹双击修改页面参数。



页面参数定义

背景颜色

如画布无底图，可双击该参数，填充统一的背景色。

画布宽度

控制画布的显示区域宽度，数值与分辨率单位相同。

画布高度

控制画布的显示区域高度，数值与分辨率单位相同。

画布底图

设置一张用户自定义的大底图，双击参数区域后，选择底图路径，图片应为.png图片格式。建议底图分辨率与画布宽度、高度一致。

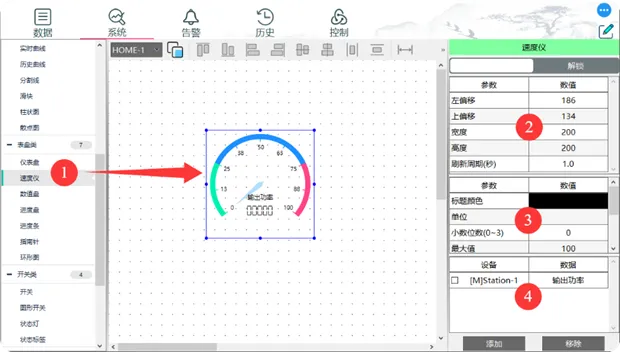

添加图形控件

❶ 从左侧菜单栏中选择图形控件类型后，拖入画布中；

❷ 设置“基本参数”，其中包括位置、大小、数据更新周期；

❸ 设置“扩展参数”，不同控件类型的扩展参数不同；

❹ 添加“内容数据”，即将该控件关联一个或多个设备数据，部分控件无需关联设备数据。



修改图形控件

进入组态编辑后，已存在的图形控件点击后将出现蓝色线框，用户可通过鼠标拖动的方式，快速修改图形控件的大小。

用户可通下图方式，快速调节图形的大小、位置、对齐方式等。

❶调整选中控件上对齐

❷调整选中控件下对齐

❸调整选中控件左对齐

❹调整选中控件右对齐

❺调整选中控件横向居中

❻调整选中控件纵向居中

❼调整选中控件横向分布

❽调整选中控件纵向分布

❾调整选中控件设置宽向相同

❿调整选中控件设置窄向相同

⓫调整选中控件设置控件相同的高度宽度

⓬将选中的控件图层置于顶层

⓭将选中的控件图层置于底层

⓮选择画布中的控件，点击复制会出现相同的控件

⓯选择画布中的控件进行删除
