摩尔信使MThings系列教程23——报文管理

通道报文作为重要调试信息，摩尔信使MThings提供丰富且友好的方法进行报文管理。

查看通道报文

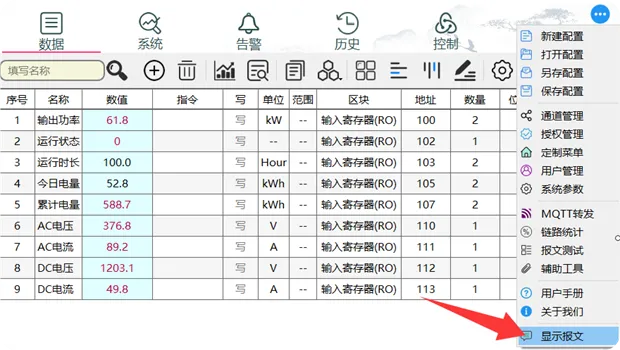

软件默认不开启报文浏览窗口，需进入“更多功能”菜单，并点击“显示报文”子菜单，则报文窗口将嵌入软件窗口的下方。

单击“停靠”按钮，报文页面将弹出作为独立窗口。一般可用于电脑多屏场景，调试操作和报文浏览互不影响。

报文颜色定义如下：



提示：

为便于用户识别，如接收到MODBUS-TCP报文，报文显示时将MBAP中发送序号、协议类型、数据长度共6字节作为首部放入一对“[ ]”中。

常用操作说明

❶点击“接收”按钮，可开始或关闭报文接收。

❷软件默认开启报文着色功能，如果报文更新频率大于2000条/秒，建议关闭该功能，避免软件过载。

❸单击“立即清空”按钮，可清空报文窗口中所有报文。

❹如需存储报文，点击该按钮，选择存储路径，软件立即开始创建报文文件，并开始数据存盘（周期10秒更新），再次点击该按钮，则视为关闭报文存储功能。

❺基于可视化，软件针对MODBUS-ASCII、MODBUS-TCP进行部分加工转换，如调试过程中需要，可勾选“原始字节流”查看原始二进制字节流报文。

❻单击“筛选链接”按钮，指定部分链接，可将暂不关心的链接报文过滤。

提示：

筛选链接后，被过滤的报文将不会存盘。

定时清空或手动清空不会影响存盘数据。

串口抓包

如需进行串口抓包，在目标串口链接中创建任意一个模拟主机设备即可，无需设备数据配置，进入链接报文窗口即可查看被监听串口收到的所有数据。

不推荐使用本软件进行串口抓包，建议选择通用串口工具。
