摩尔信使MThings系列教程22——实时数据曲线

摩尔信使MThings提供了强大且免费的毫秒级实时数据曲线功能，

实时数据曲线是多数据曲线的容器，一条曲线即为一个图例：

1. 最高50通道数据流并行采集与图形化呈现；
2. 配备毫秒级响应引擎，确保工业级实时性要求；
3. 可持续稳定运行24小时，满足长周期监测需求；
4. 双Y轴显示架构，支持主/副坐标轴独立配置；
5. 坐标轴量程自适应；
6. 动态游标：提供时域/值域双向定位；
7. 参考线：支持以时间点纵向切片对比图例数值；
8. 快速截图：一键生成PNG高清图像；
9. 数据归档：支持CSV标准格式导出；
10. 数据回放：支持导入CSV数据分析过往数据；

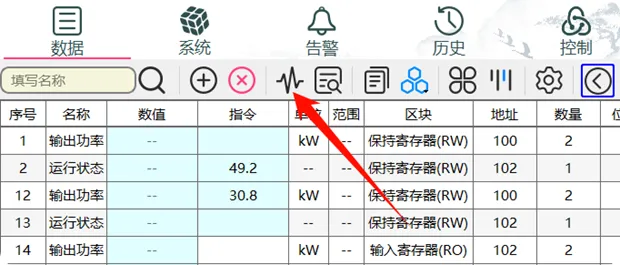

操作入口

曲线查看

曲线视图中包含工具栏、图例显示区、数据曲线（图例）列表。

右侧图例列表中包含处于显示状态的图例，前置色块与曲线颜色一致。

图例显示区可同时展示多个图例及其参数。

图例默认关联于左Y轴，也可通过配置将部分图例关联至右Y轴。

查看操作方法如下：

1. 用户可在图例显示区任意位置，长按鼠标左键，任意方向拖动图例显示区域。
2. 用户可在图例显示区任意位置，通过鼠标滚轮控制图例显示区域放大或缩小。
3. 用户可单击曲线中任意位置，显示曲线中数据点的详细信息。
4. 用户可单击坐标轴，实现单轴范围的放大或缩小。

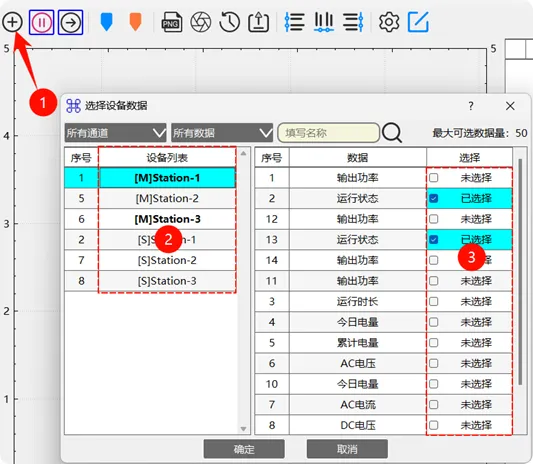

添加数据曲线(图例)

❶单击工具栏中“添加”按钮，打开设备数据选择页面。

❷选择数据所属设备。

❸选择数据。

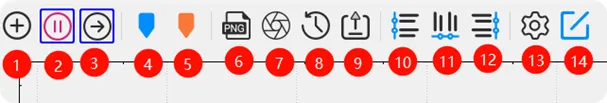

工具栏说明

❶添加图例；

❷启动/停止实时数据录波；

❸ 使能后，最新数据总是显示在时间轴最右侧；

❹启动游标功能；

❺启动参考线功能；

❻截图，保存为PNG文件；

❼ 截图至粘贴板；

❽回放数据文件；

❾导出所有图例的数据，并保存为csv文件；

❿编辑左Y轴参数；

⓫显示时间轴参数，微调时间轴范围；

⓬编辑右Y轴参数；

⓭编辑高级参数；

⓮编辑图例参数；



坐标轴参数说明

范围自适应

控制Y轴是否伴随曲线数据范围自动调整。

最大值

当“范围自适应”关闭后，可手动设置Y轴的范围上限

最小值

当“范围自适应”关闭后，可手动设置Y轴的范围下限

警戒线1/警戒线2

开关

警戒值1/警戒值2

按照设置值虚线显示在曲线展示器上



高级参数说明

刷新模式

可设置为“读取缓存”或“主动推送”模式；

读取缓存：根据设定的“刷新间隔”一次同步读取所有图例缓存数据，可确保所有数据在同一时刻更新；

主动推送：软件后台获得数据后即刻更新图例，可最大程度保真数据，但不同图例的数据可能分布于不同时刻。

刷新间隔(ms)

控制曲线展示器数据刷新间隔时间。

最大持续时间（小时）

控制曲线中所有数据最长保留时间，超过该时间后，曲线数据将被自动移除。

窗口时长（秒）

指定时间轴可显示的时间长度，该值应小于“最大持续时间”参数。

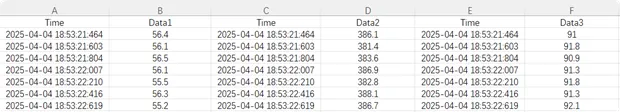

数据回放格式要求

支持的数据回放文件要求如下：

首行应包含标题，有效数据从第二行开始；

列数据应为：时间戳、数据、时间戳、数据…；时间戳格式应为：“yyyy-MM-dd hh:mm:ss:zzz”。
