摩尔信使MThings系列教程3——通道管理

摩尔信使（MThings）是一款基于 MODBUS 协议簇，面向工业控制现场运维人员的上位机软件。

什么是通道

所谓通道即为链路，软件支持以串口、TCP链接、UDP单播的方式与目标机建立通信，这三种通信方式统称为通道。

通道是设备的关键属性，通道确定设备通信方式，是创建设备的前提。

通过更多功能菜单中的“通道管理”子项，即可进入该功能页面。



串口通道



通过“更多功能”菜单中的“通道管理”进入通道管理页面，查看当前PC中实际存在的串口列表。

软件启动后，自动更新一次串口列表。

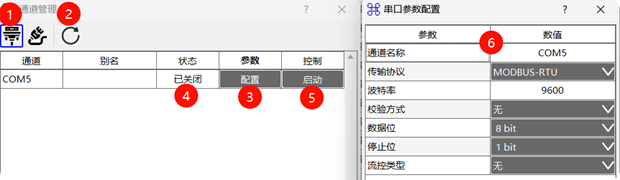

如上图所示，串口相关操作如下：

❶选择通道类型，点击“串口通道”按钮。

❷当软件开启后，插入USB转RS485模块，单击“刷新”，

可将新串口添加至列表中，如未出现新串口，请检查模块驱动。

当通道列表中出现无效串口（串口不存在且无挂靠设备）时，单击“刷新”，

可将将这些串口从数据配置中移除。

❸如需修改串口参数，单击“配置”按钮进入“串口参数配置”页面❻。

❹查看通道状态，通道状态含义如下：已关闭、已连接、故障。

❺手动打开或关闭串口。添加设备前，无需手动开启。手动模式可用于批量控制通道上挂靠的所有设备，使其启动或停止。

❻串口参数配置页面。

串口通道状态定义

通道状态	含义
已关闭	软件未启用该串口或被手动关闭
已连接	软件成功打开并初始化串口
故障	软件打开串口失败，原因可能是串口被其它软件占用或设置的串口参数不合法

串口链接参数定义

参数	含义
通道名称	操作系统分配信息，不可修改
传输模式	用于指定当前串口上运行的传输协议类型，可选择“MODBUS-RTU”或“MODBUS-ASCII”
字符类型	当传输模式选择“MODBUS-ASCII”时，通过该参数指定协议字符使用大写或小写，默认为标准协议要求的大写方式
波特率	支持1200、2400、4800、9600、19200、38400、57600、115200bps，如设置为其它数值将导致串口打开失败
校验方式	指定串口字节中数据校验方式
数据位	指定串口字节数据中数据位个数。如MODBUS-ASCII协议中要求数据位为7Bit时，请修改该参数
停止位	指定串口字节中停止位长度
流控类型	默认无流控，根据实际应用按需修改

网络通道

通过“更多功能”菜单中的“通道管理”进入通道管理页面。

首次使用时，无网络通道，需用户根据需要创建。如上图所示，网络相关操作如下：

❶单击“新增网络链接”按钮，可创建一路新网络通道。

❷单击“移除网络链接”，删除通道列表中已被勾选的网络通道。

❸网络通道参数配置页面。

网络通道状态定义

通道状态	含义
已关闭	软件未启用该链接 链接被对端断开 链接被手动关闭
已连接	网络通道已成功建链
连接中	TCP客户端：正在连接服务端 TCP服务器：正在等待接入客户端
故障	TCP服务端：本地端口被占用 UDP单播： 本地端口被占用

网络通道参数说明

参数	含义
通道名称	统一分配，不可修改
链接模式	选择网络层的链接角色，可选择TCP客户端、TCP服务端、UDP单播
重新建链周期（秒）	当链接模式选择为“TCP客户端”，通过设置重新建链周期，可指示软件按照指定时间间隔重新建链，通过这种方式可以模拟短链接。默认周期为0，代表长链接。
链接空闲保持时间（秒）	当链接模式选择为“TCP客户端”或“TCP服务端”时，链接建立后，如果在参数指定时间内无任何数据交互，软件将主动关闭链接。
传输模式	用于指定当前链接上运行的传输协议类型，可选择“MODBUS-RTU”、“MODBUS-ASCII”、“MODBUS-TCP（同步）”、“MODBUS-TCP（异步）”
字符类型	当传输模式选择“MODBUS-ASCII”时，通过该参数指定协议字符使用大写或小写，默认为标准协议要求的大写方式。
本地IP	该参数用户指定本地发起IP，可不配置，软件可自动择优。
本地端口	当链接模式选择为“TCP服务端”或“UDP单播”，需指定绑定本地端口。 当链接模式选择为“TCP客户端”，该参数为只读数据，用于呈现已连接状态下的本地发起端口号。
目标域名/IP	当链接模式选择为“TCP客户端”，该参数用于指定服务端的域名或IP地址。 当链接模式选择为“UDP单播”，该参数用于指定数据发送对象的IP地址。
目标端口	当链接模式选择为“TCP客户端”，该参数用于指定对端（服务端）绑定端口号。 当链接模式选择为“UDP单播”，该参数用于指定数据发送对象的接收端口号。
客户端IP	当链接模式选择为“TCP服务端”，该参数用于指定允许接入当前服务端的客户端IP，其它IP地址发起的连接请求将被过滤丢弃。如不需过滤功能，该参数请设置为“--”或清空。
源端口	当链接模式选择为“TCP服务端”，该参数为只读数据，用于呈现已连接的客户端发起端口号。
最大并发请求数	当传输模式选择为“MODBUS-TCP（异步）”，该参数可控制异步并发规模，调节并发请求个数

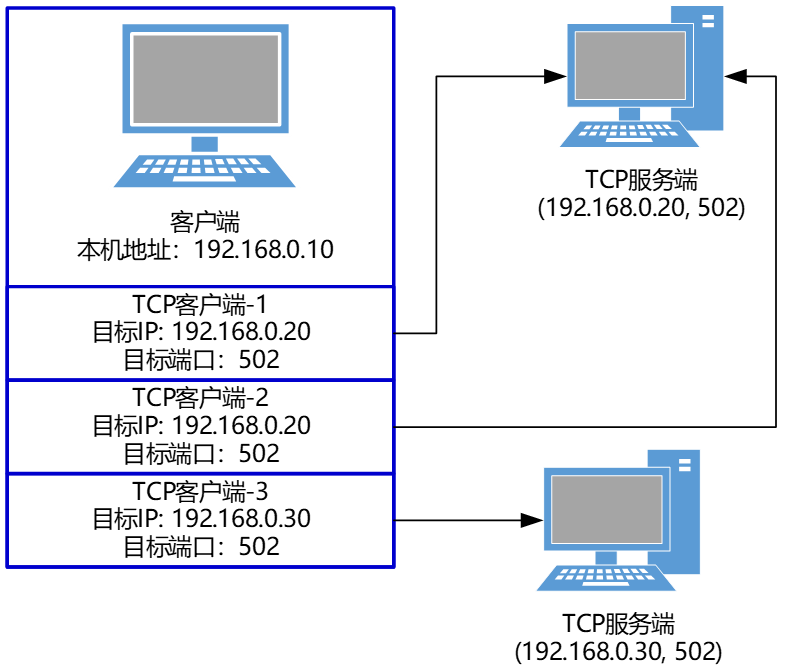

TCP客户端组网示意



TCP服务端组网示意



UDP单播组网示意
