摩尔信使MThings逻辑控制实例——交通灯

摩尔信使MThings提供了强大的数据配置和逻辑控制功能，可为用户带来一种高效且直观的方式进行管理和控制交通灯系统。与传统的PLC（可编程逻辑控制器）相比，MThings的界面更加用户友好，使得即使是非专业的用户也能够轻松地设置和调整交通灯的运行逻辑。

1. 简化编程过程：摩尔信使提供图形化编程工具，用户可以通过拖放逻辑控制组件来构建逻辑，而不需要编写复杂的代码。

2. 实时监控与调整：摩尔信使允许用户实时监控交通灯的状态，并根据需要快速调整逻辑，以应对交通流量的变化或特殊情况。

3. 模块化设计：摩尔信使的模块化设计使得用户可以轻松添加或移除功能模块，以适应不同的交通控制需求。

4. 数据记录与分析：摩尔信使能够记录交通灯的运行数据，并通过数据分析工具帮助用户识别交通模式，优化交通灯的运行策略。



演示前，设计一种简单的交通灯时序，十字路口分为两组灯：南北灯、东西灯。每组灯遵循：绿灯结束前闪烁，黄灯短暂持续2秒，最后切换为红灯。

南北灯组：

绿灯：持续时间为5秒，表示南北方向的车辆可以通行。

绿灯闪烁：在绿灯结束前开始闪烁2.5秒，提醒驾驶员准备减速停车。

黄灯：持续2秒，提示驾驶员必须停车，除非已经非常接近交叉路口。

红灯：持续5秒，表示南北方向的车辆必须停车，东西方向的车辆可以通行。

东西灯组：

红灯：持续5秒，表示东西方向的车辆必须停车，南北方向的车辆可以通行。

黄灯：持续2秒，提示驾驶员必须停车，除非已经非常接近交叉路口。

绿灯：持续5秒，表示东西方向的车辆可以通行。

绿灯闪烁：在绿灯结束前开始闪烁2.5秒，提醒驾驶员准备减速停车。

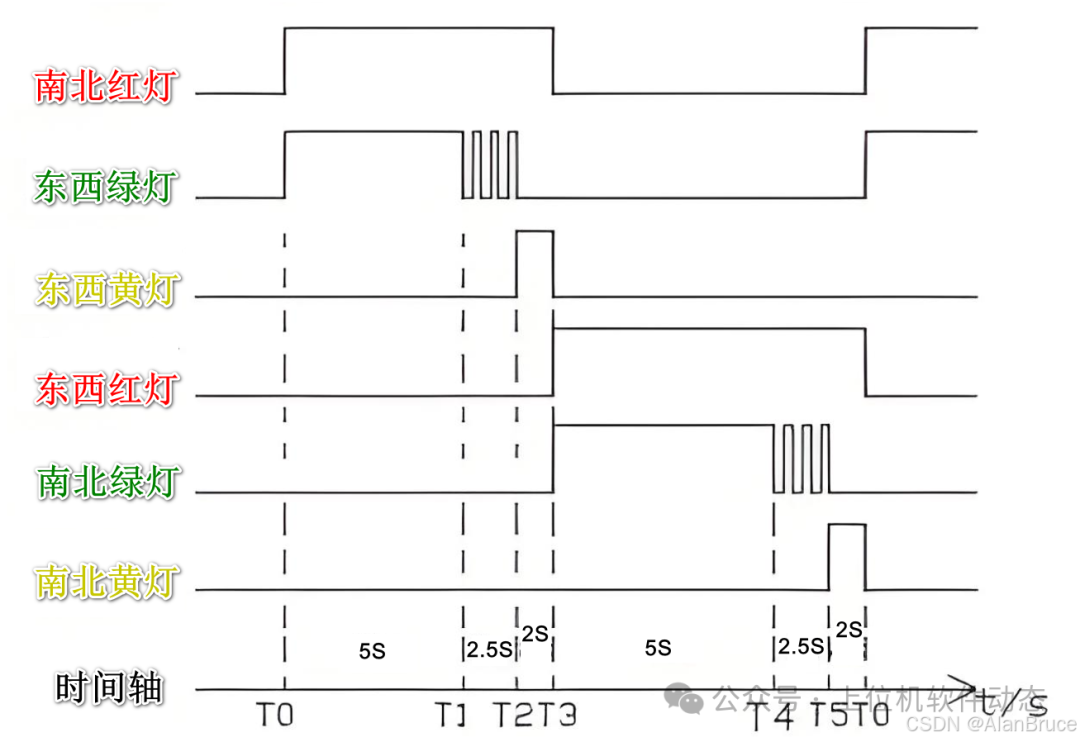

交通灯时序如下图所示：

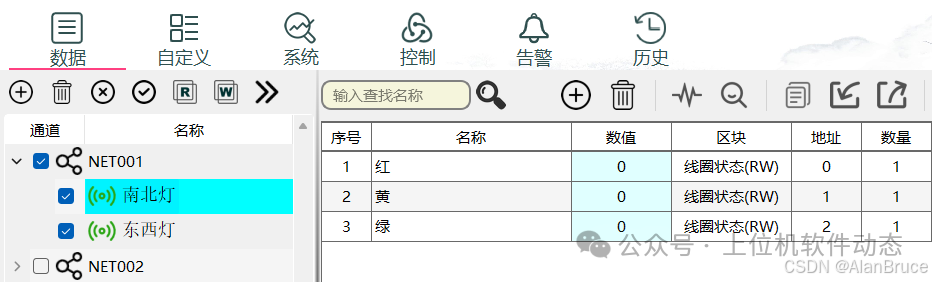

摩尔信使MThings中创建两台设备用于模拟交通灯设备：

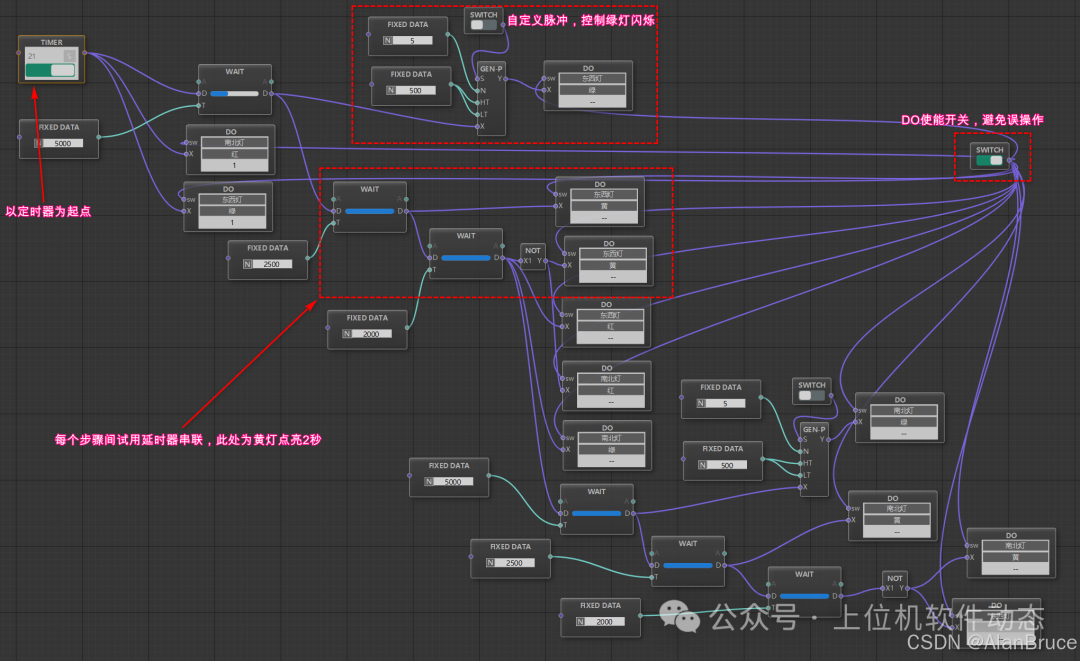

逻辑控制功能中编制控制逻辑流程：

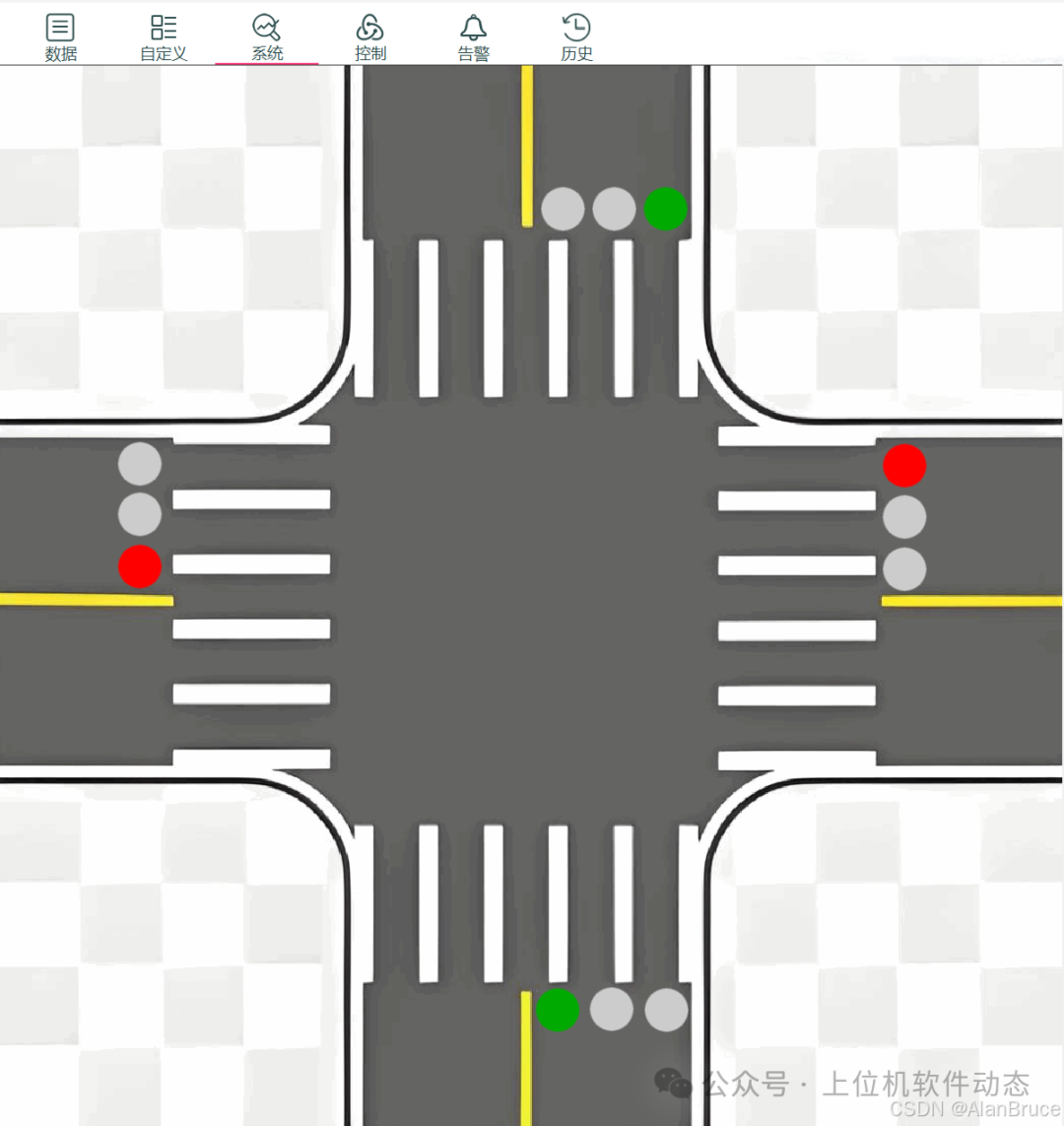

为了直观验证逻辑控制的结果是否正确，结合摩尔信使的组态功能，搭建交通灯展示页面：



最后，启动交通灯设备数据轮询后，可见逻辑控制功能正确无误。
