MODBUS报文记录和管理

设备通信过程中，通道报文是关键调试信息。

为了高效地辅助调试运维过程，摩尔信使MThings提供报文记录功能，

支持丰富且友好的方法进行报文管理手段，

包括：收发颜色标记、异常识别、通道过滤、支持全系列Modbus。

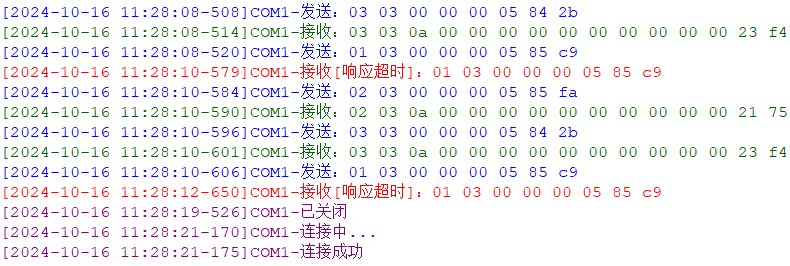

01 颜色标识

颜色	含义
蓝色	正常发送报文
绿色	正常接收报文
红色	异常报文
紫色	链接状态事件



02 异常识别

类型	可能原因
发送失败	通道被异常关闭
接收异常	回复报文中功能码错误
接收超时	指定时间内，从机无响应
帧长异常	报文长度与预期不符
校验异常	报文CRC与数据不一致
序号异常	回复报文中的MBAP序号与请求报文不一致
协议异常	回复报文中的MBAP协议类型错误

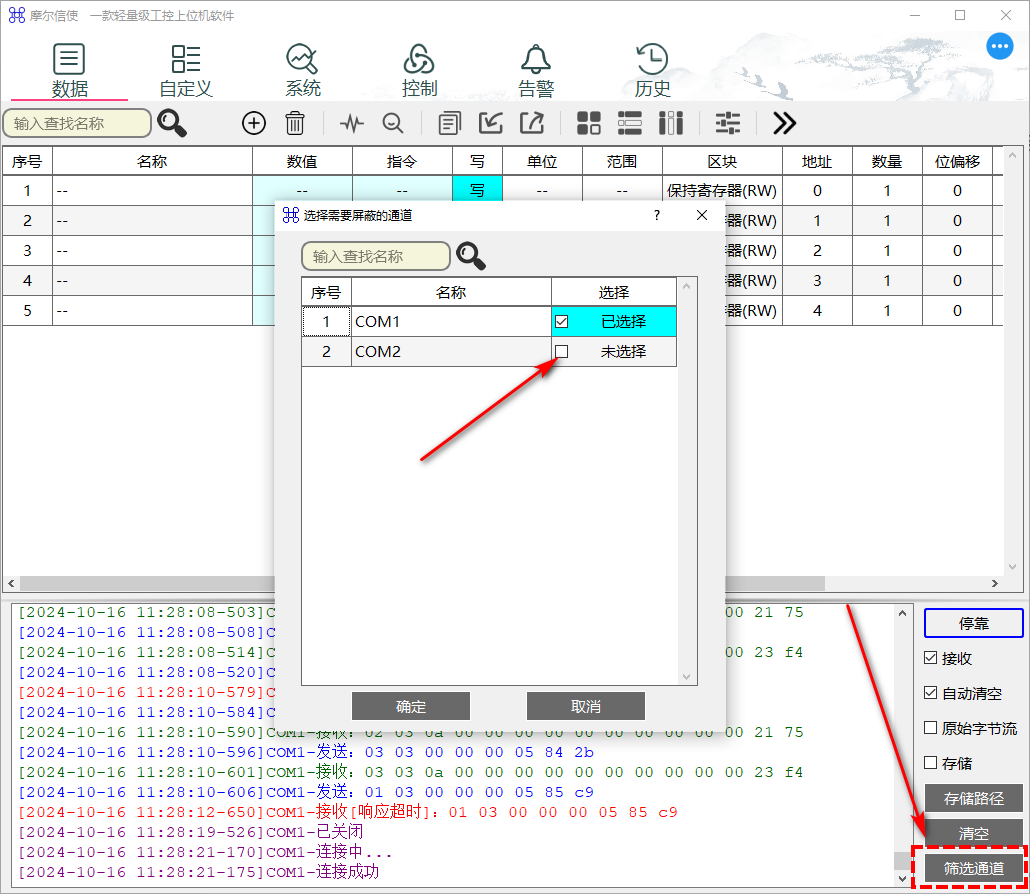

03 通道过滤

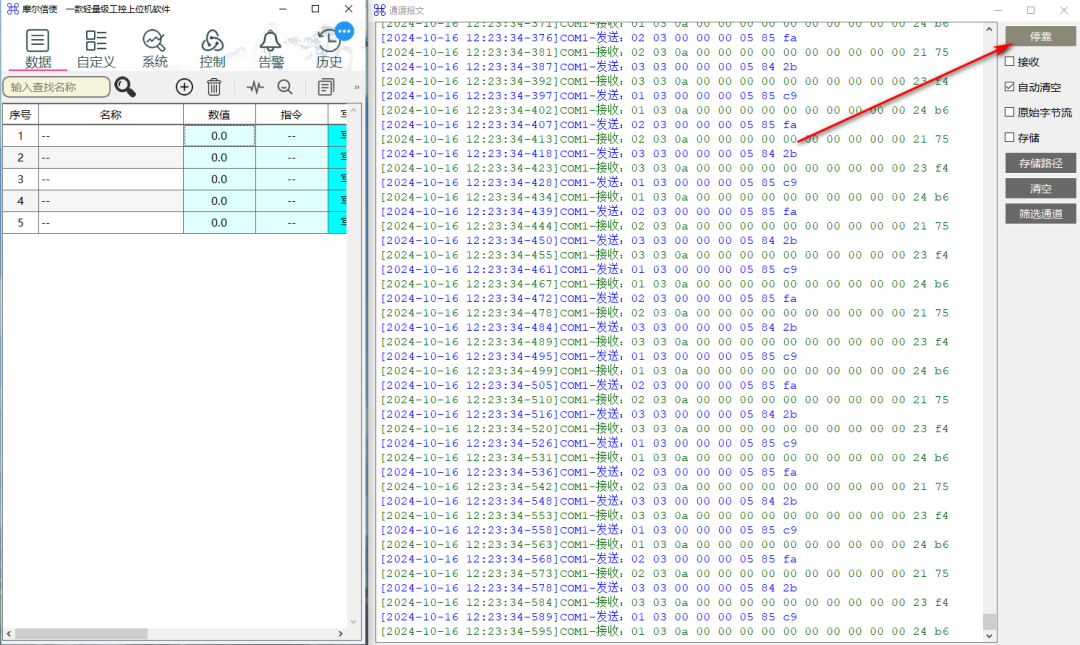

04 分屏浏览

如果具备双屏办公条件，报文记录功能可以独立窗口，查看更加方便。

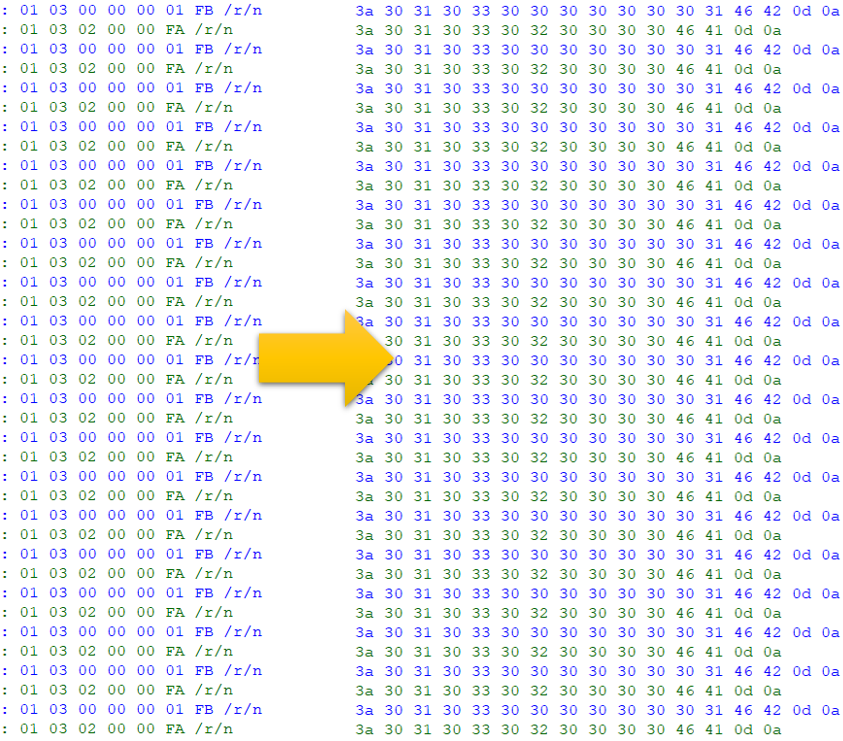

05 原始数据

通过勾选“原始字节流”选项，可将ASCII字符还原为总线传输所使用的二进制数据流：



06 MBAP标识

自动标识MBAP头，便于识别报文PDU：
