如何制作炫彩的工控组态界面

概述

无论是触摸屏还是工控上位机软件，炫彩的组态界面可以提高用户体验，

使操作界面更加直观和吸引客户，同时有助于区分不同的功能模块。

摩尔信使MThings提供了快速搭建系统组态的能力，并支持丰富的数据组件。

然而，许多客户在制作底图时感到困惑。以下是几种实用的底图制作工具和方法。

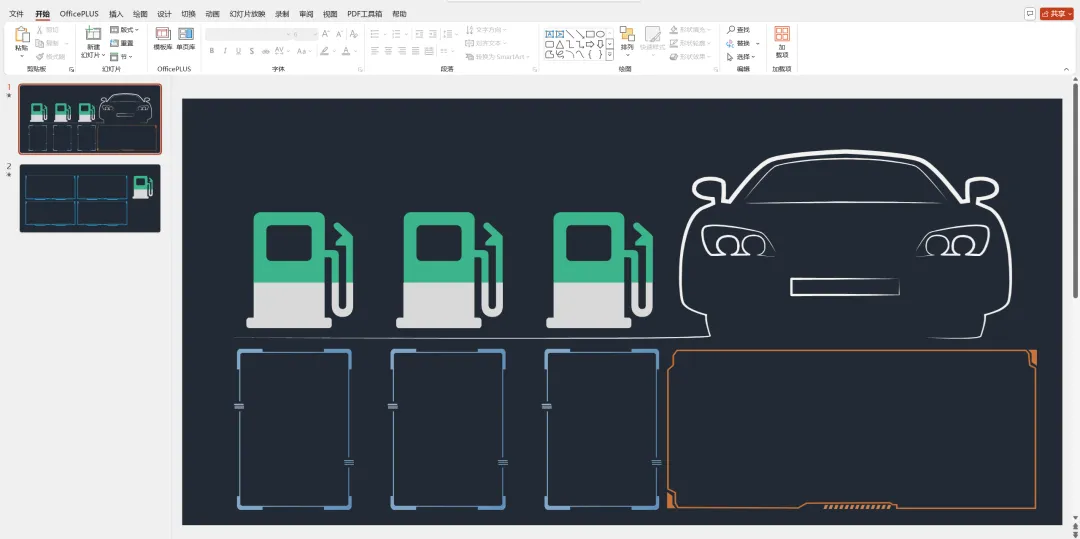

1.PPT、VISIO

对于基本的底图需求，您可以使用PPT或VISIO等常见软件快速制作。

只需设置背景颜色，添加必要的图形，然后导出为PNG格式或直接截屏，

就能轻松将底图导入摩尔信使MThings中进行使用。

这种方法简单快捷，非常适合不熟悉专业图形设计工具的用户。



2. 专业绘制工具

由于众多行业遵循特定的图符和图形表示标准，

因此，需要匹配专业的行业绘图工具。

您可以尝试在网上搜索一些付费或免费的绘图工具，

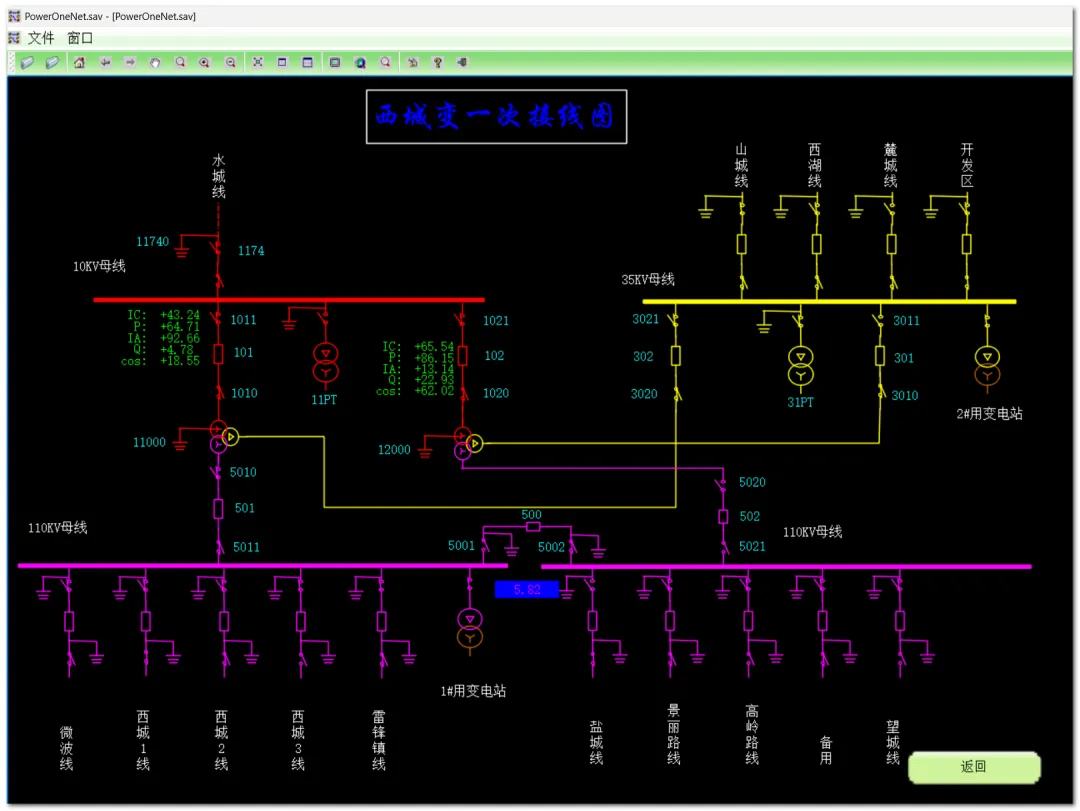

例如用于电力接线的绘图软件，它们能够提供符合行业规范的图形和接线设计。



3. 工控图库软件

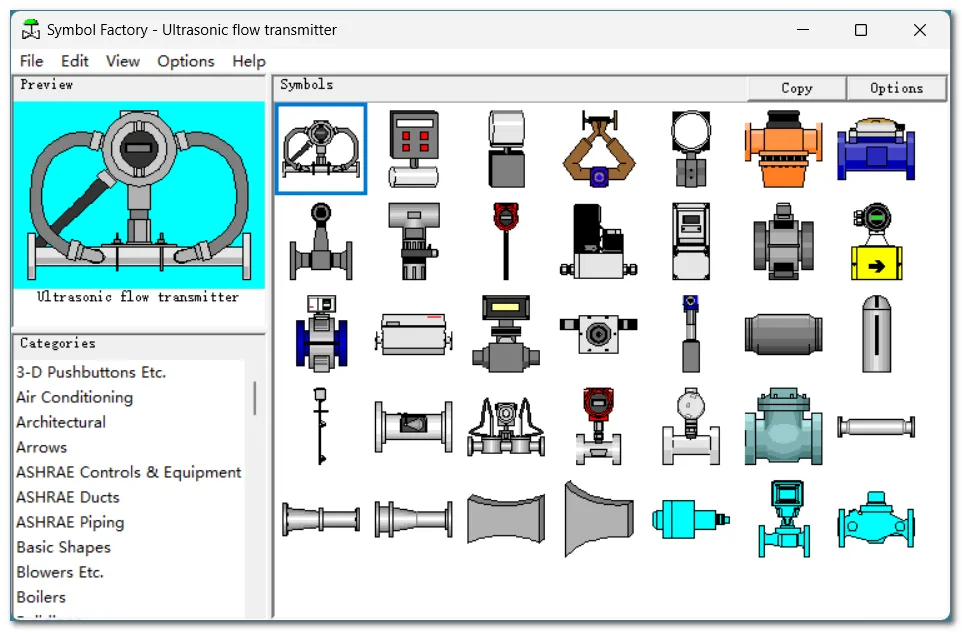

Symbol Factory Universal是一款专为工业自动化HMI应用程序设计的图形库软件，

它提供了丰富的工业图形元素，如泵、管道、阀门、储罐、混合器、电机、电气符号、流量计、物料搬运、传感器、PLC、变送器和ISA符号等。

支持多种矢量和光栅格式，可导出PNG图片，并直接应用于摩尔信使MThings。

虽然该工具提供的图形元素在风格上可能略显单一，但其专业性和针对不同行业需求的定制化能力，使其成为各领域专业人士的理想选择。



4. 部件图库

很多热心的网友和工控平台分享了丰富的优质部件图和图符元素，

利用PPT等演示工具，可以迅速打造出一幅既专业又精美的底图。

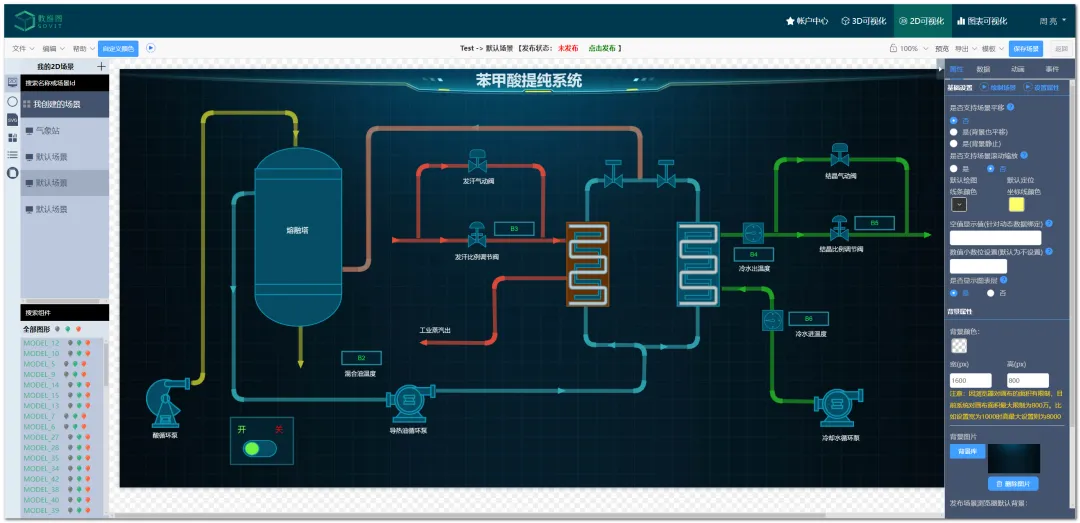

5. 大屏制作网站

使用像“数维图”这样的在线大屏制作平台，您可以轻松地利用它们提供的多样化组态模板，

仅需进行简单的个性化调整，就能快速定制出符合需求的组态底图。



6. 淘宝

准备好草图，付钱给专业人士，他们就能为您完成专业的工作。
