实战秘籍——驯服PID参调

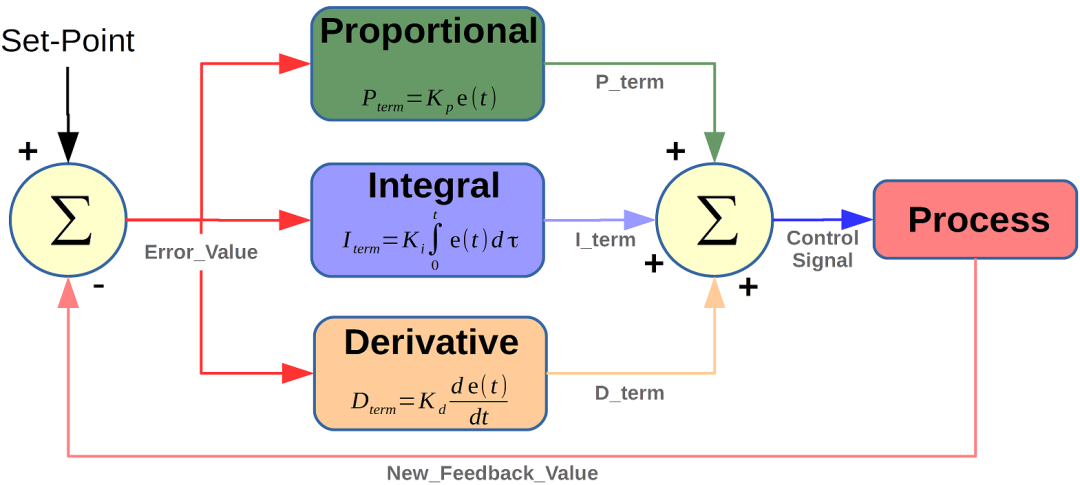

PID 是三个“小帮手”





想象你要调淋浴的水温，PID 就是三个帮你调水温的助手：

1. 比例（P）：眼睛看到水温不对，立刻动手调阀门。

   • 调太大：水温会在冷热之间来回晃（震荡）。

   • 调太小：水温半天都调不到位（反应慢）。

2. 积分（I）：发现水温离目标还差一点，慢慢补刀。

   • 比如水温卡在38℃（目标40℃），它会一点一点把水温推上去。

   • 调太大：水温会突然冲过头（超调）。

3. 微分（D）：预判水温变化趋势，提前刹车。

   • 比如水温正在快速升温，它会提前关小阀门防过热。

   • 调太大：水温会变得很迟钝，甚至被噪声干扰（比如水压波动）。



调试口诀：先P，再I，最后D

第1步：先调 P（比例）

1. 关掉 I 和 D（把 Ki 和 Kd 设为0）。

2. 从小往大调 Kp，比如从1开始试。

3. 目标：让系统快速反应，但不要来回震荡。

   • ✅ 好现象：温度从20℃升到50℃，虽然到50℃后有点超调，但能稳定下来。

   • ❌ 坏现象：温度在50℃上下不停摆动 → 减小 Kp。

比喻：就像开车时猛打方向盘会左右晃，轻轻转才能平稳到目标。

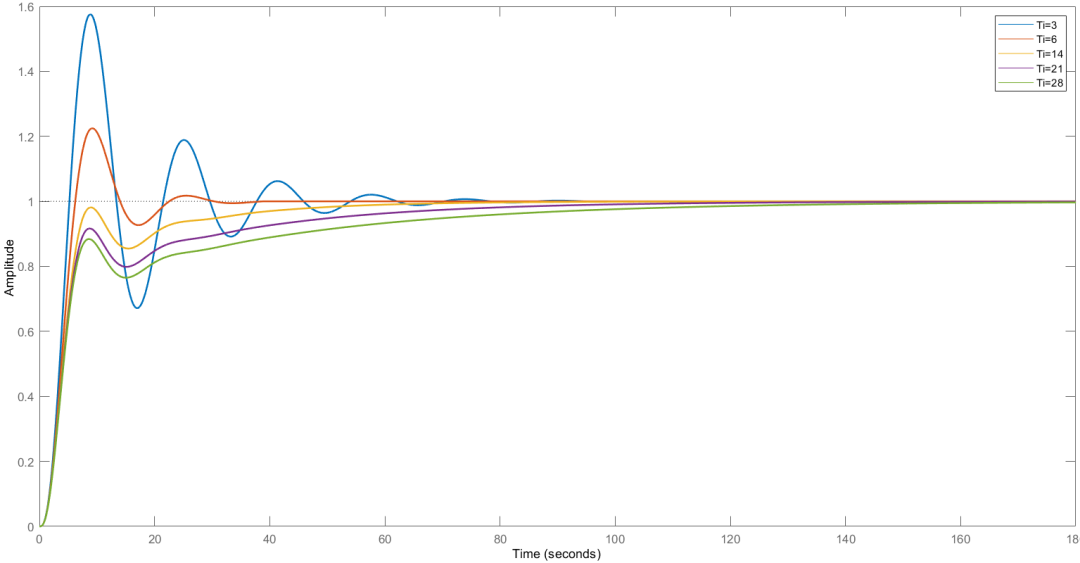

第2步：加 I（积分）消除残留误差

1. 保持 P 的值不变（比如 Kp=3）。

2. 从小往大调 Ki，比如从0.01开始试。

3. 目标：消除系统最后的“小误差”。

   • ✅ 好现象：水温从49℃慢慢补到50℃。

   • ❌ 坏现象：水温冲到52℃又掉到48℃ → 减小 Ki。

比喻：像倒水时快满的时候要一点点倒，否则会溢出。



第3步：加 D（微分）抑制震荡

1. 保持 P 和 I 的值不变。

2. 从小往大调 Kd，比如从0.1开始试。

3. 目标：让系统稳定得更“顺滑”。

   • ✅ 好现象：温度从49.5℃平稳升到50℃，没有超调。

   • ❌ 坏现象：温度反应变迟钝，或者突然抖动 → 减小 Kd。

比喻：像骑自行车快摔倒时，提前调整车把保持平衡。





 常见问题急救包

1. 水温来回震荡：

   • 可能 Kp 太大 或 Kd 太小 → 先降 Kp，再适当加 Kd。

2. 水温半天不动：

   • 可能 Kp 太小 或 Ki 被限制 → 先升 Kp，检查积分是否生效。

3. 水温突然冲过头：

   • 可能 Ki 太大 或 D 没起作用 → 降 Ki，加一点 Kd。

一句话总结

“先让P带节奏，I来收尾，D防抖，调不好就回头降参数！”
调试时一定要耐心，每次只调一个参数，记录变化，就像调音师调乐器一样，慢慢找到和谐点。
