Multisim笔记及部分器件的使用

记录一下做数电实验中常用的东西和坑。

（完？）

一，快捷键

1. Alt+X,可以让元件水平翻转
2. Ctrl+R,顺时针选择元件
3. 按住鼠标中键可以移动画面
4. Ctrl+W, 打开元件库
5. F5,开始运行

二，常用器件：

电源：VCC

数字时钟：DIGITAL_CLOCK（可设置多少频率输出一次1）

交互式数字常数：INTERACTIVE_DIGITAL_CONSTANT（一种只输出0或者1的器件，可以代替电源地线还有开关）

数字常数：DIGITAL_CONSTANT（和上面的功能重复了，只能右键修改数值）

地线：GROUND

电阻： RESISTOR

滑动变阻器/电位器：这个不能直接搜，先点击Basic组，然后最下面有个叫POTENTIOMETER，里面的全是滑动变阻器

电容：CAPACITOR

单刀双掷开关：SPDT

单刀开关：SPST

电压探测器：PROBE_DIG_RED

十六进制数字显示屏：DCD_HEX

与门： 74LS08

三头与门：74HC11D

四头与门：74LS21N

或门： 74LS32

非门： 74HC04

与非门： 74LS00

三头与非门：74LS10N

四头与非门：74LS20N

或非门： 74LS02

异或门： 74LS86

同或门： 74LS266

以上是基础元件

---

以下是集成元件

加法器：74HC283D

双四选一数据选择器：74HC153D

D触发器： 74HC74

JK触发器： 74HC112

位移存储器：74HC194

十六进制计数器: 74HC161

十进制计数器: 74HC160

LM555定时器:LMC555CN

三，部分元件及其功能

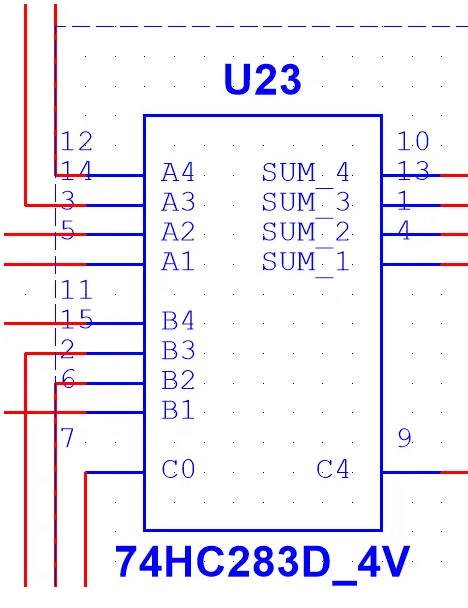

1.74HC283D（加法器）

A1-A4表示输入的第一个二进制数（）

B1-B4表示输入的一个二进制的数

C0为进位输入，

SUM_1-SUM_4表示两个数的加和

C4表示进位，当两个数之和大于15时就会输出，

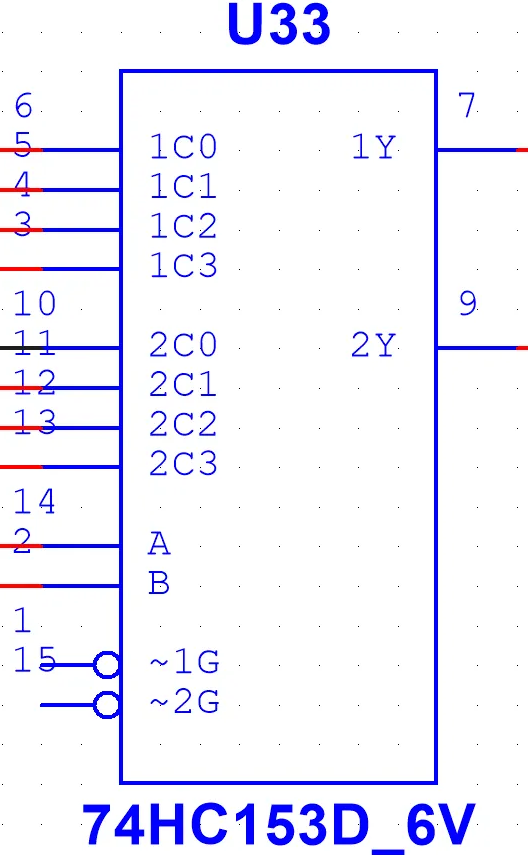

2.74HC153D(双四选一数据选择器)

AB为输入，相当于对开关的选择，有4种状态，对应4个开关

1C0-1C3为1Y对应的输入，当AB输入对应的开关正好有电流输入时，1Y就会输出

下面的2C0-2C3也是同理

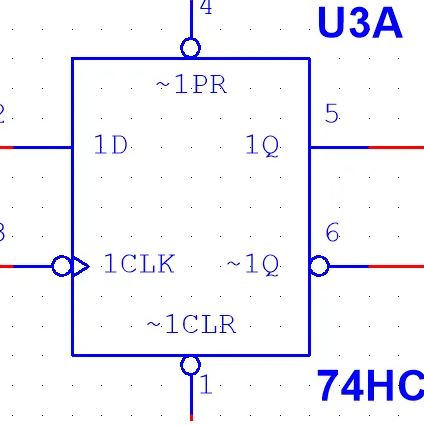

3.74HC74（D触发器）

~1PR为置零

~1CLR为置1

这两个都只有在另一个为0时生效

1D为输入

1CLK为脉冲输入

当1CLK输入上升沿脉冲时，输出变为1D的输入

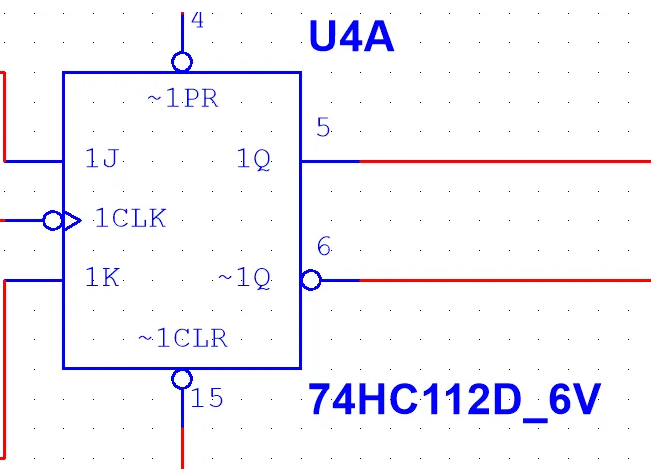

4.74HC112 （JK触发器）

~1PR为置零端

~1CLR为置一端

只有两个同时为1时元件才能正常运行

1CLK为脉冲输入，只有下降沿才起作用

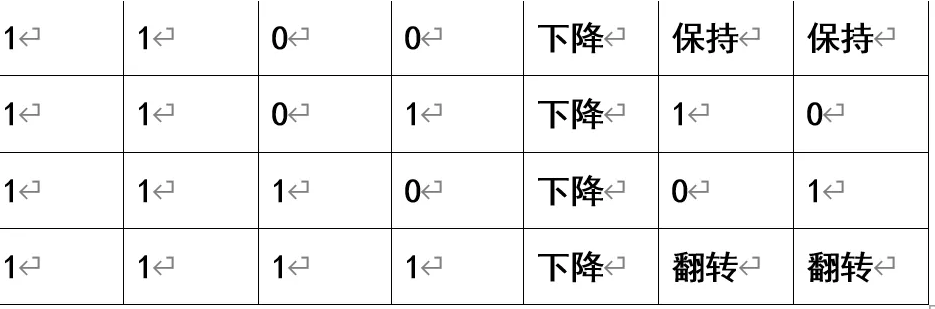

J和K的作用看真值表吧

第三个是J，第四个是K

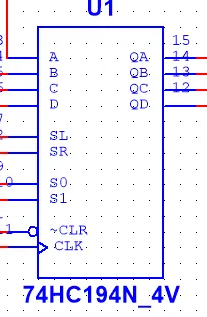

5.74HC194(位移存储器)

ABCD为要输入的数据

~CLR为清零端，输入0则清零，要正常使用就输入1

CLK为脉冲输入端，上升沿有效

S0,S1为功能端，00时不变，01时为向左移动，10时为向右移动，11时为将ABCD的值输出到QABCD中
SL,SR我也没有弄清楚有什么用，不过用穷举法还是摸清楚了一些

一下情况只有01和10两种状态

当s0s1为10时，SLSR为10或00时，正常右移动，当为01或11时，无清除的向右移动循环，如果没有，则将输出由零变到1来移动

s0s1为01时，一切一样，不过SLSR数字翻转一下就行

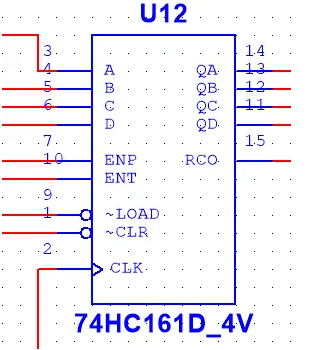

6.74HC161 (十六进制计数器)

~CLR为清零端，置0清零，常态应为1

CLK为脉冲输入，上升沿有效

ABCD为预置数

~LOAD为0时，输出为预置数，为1时无用

ENP,ENT为开关，同时为1才能计数

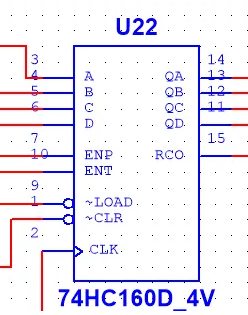

7.74HC160（十进制计数器）

和74HC161的没有区别，不过是每10个数一循环

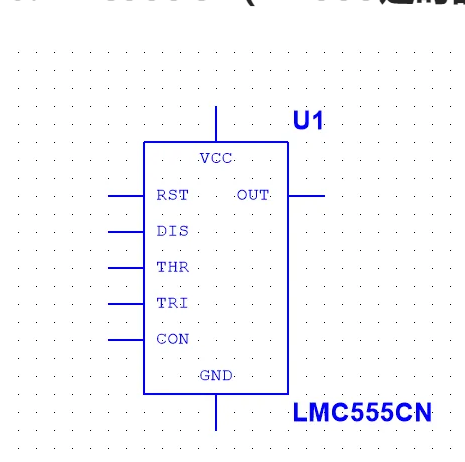

8.LMC555CN(LM555定时器)

VCC,电源输入

OUT输出

RST复位引脚，输入低电平，强制输出0，常态应为1

GND，接地线

DIS放电引脚，

THR（阈值引脚）连接上比较器，电压大于2/3电源输入，OUT输出为0，低于1/3，没有影响

TRI（触发引脚）连接下比较器。电压低于1/3，OUT输出为1，高于1/3，无影响

CON（控制电压引脚），应该接电容。

四，坑

1）探测器无反应

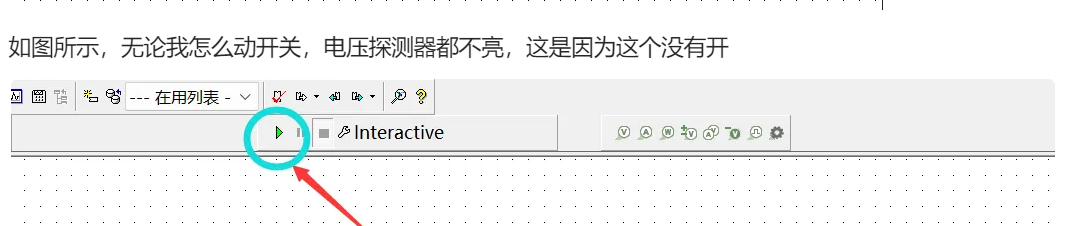

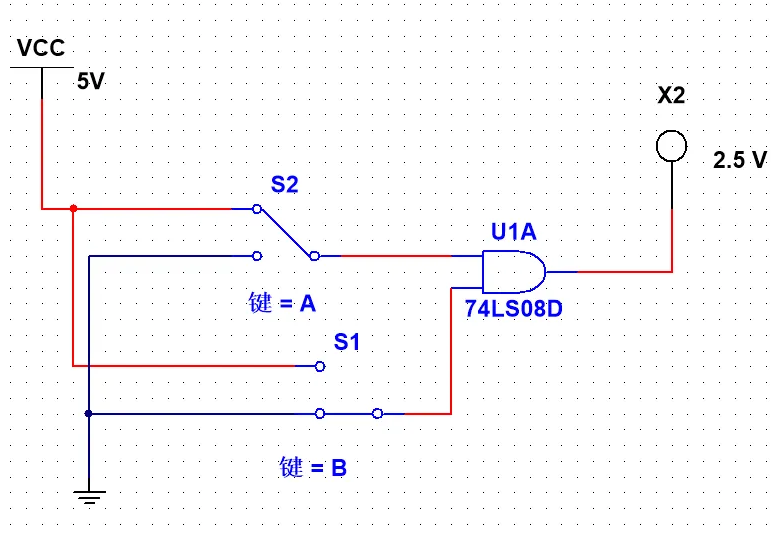

如图所示，无论我怎么动开关，电压探测器都不亮，这是因为这个没有开

点击，就能正常显示了
