PE文件结构

一，介绍

PE文件(Portable Executable file)，是一种可执行文件格式，满足此格式的文件都可以在Windows操作系统运行。在Linux系统运行的文件是ELF。

二，结构

PE文件分为头和节

1.头

头在我理解看来就是一些配置参数和签名，分为DOS头和NT头。

DOS头：

分为Header和DOS存根

Header:

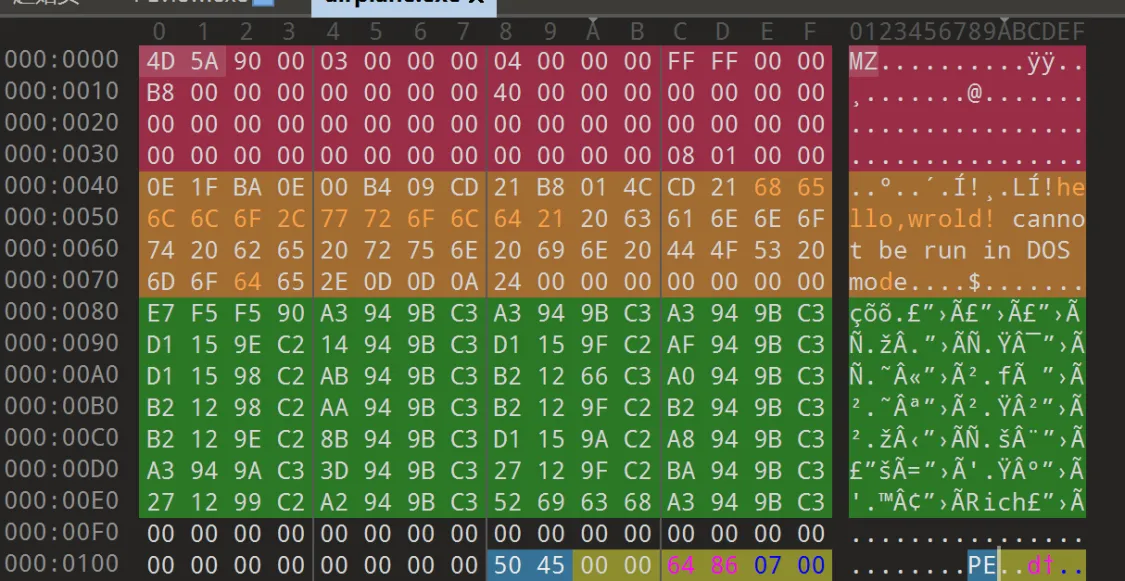

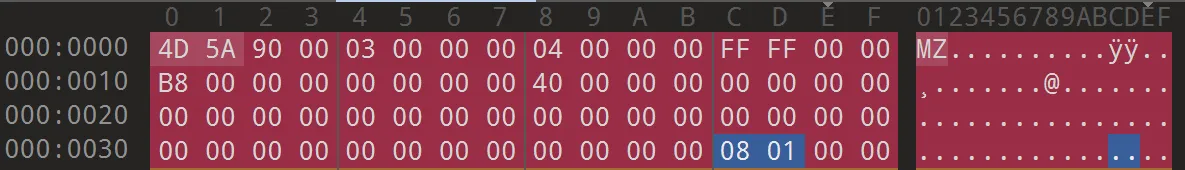

Header 结构 (00000000 - 0000003F，共 64 个字节)



其中最重要的是前两个字节4D5A和我标蓝的部分

4D5A是MOS的签名，而我标蓝的部分是PE头的虚拟地址。

由于WIN是小端序，所以应该把这个看成 0x0108,这个地址就是PE头的地址

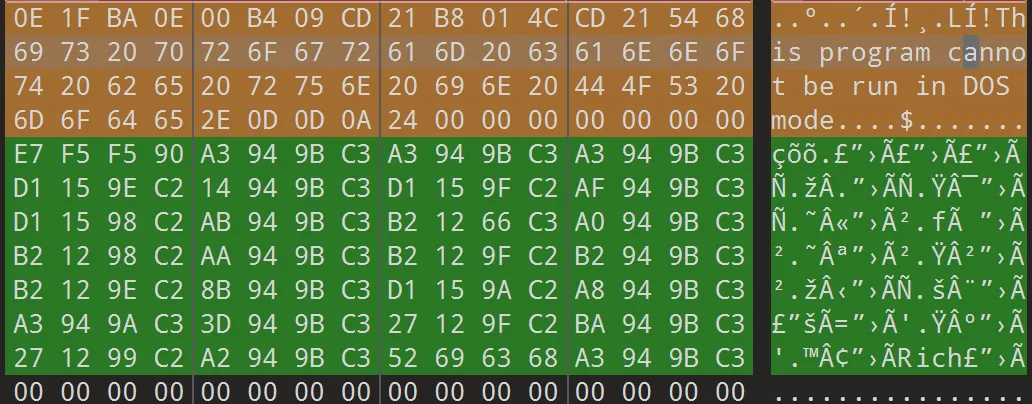

DOS存根：

DOS存根则是一段简单的DOS程序，主要用来输出类似“This program cannot be run in DOS mode.”的提示语句。即使没有DOS存根，程序也能正常执行

但必须保证PE的地址仍然是之前那个数字。

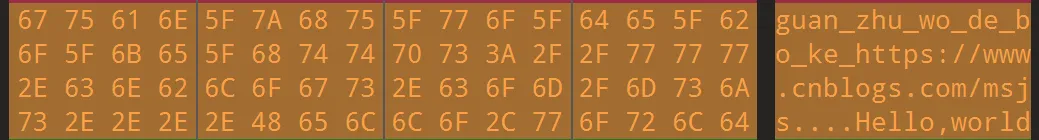

我把这一段改成这样，程序仍然能够运行：

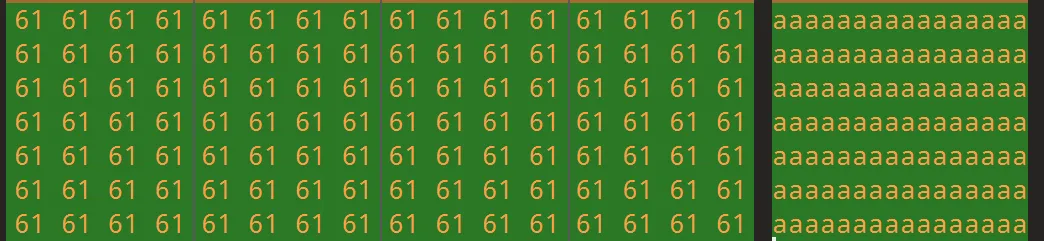

下面那个绿色的改成这样也能运行：

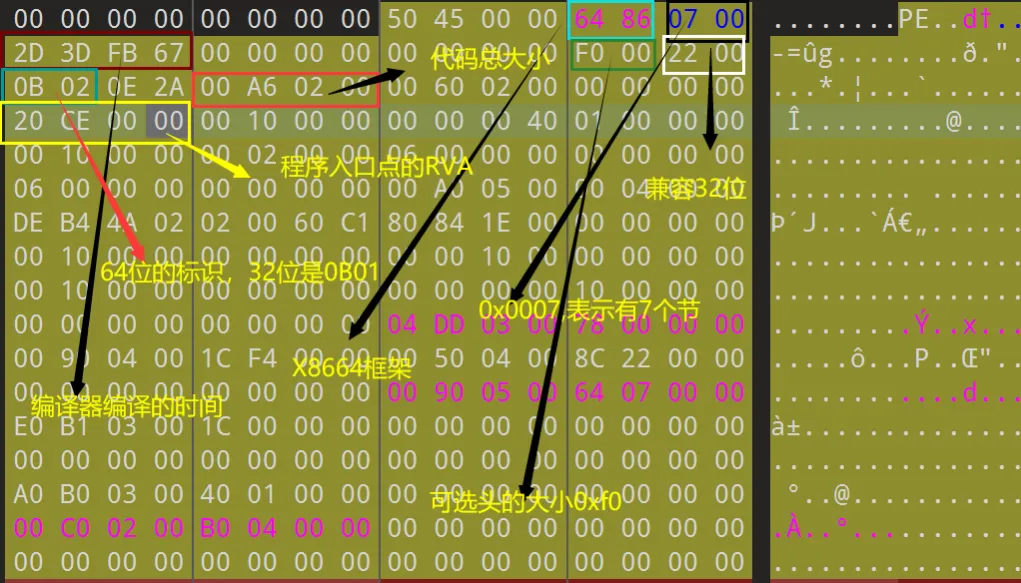

NT头：

全弄一张图上了

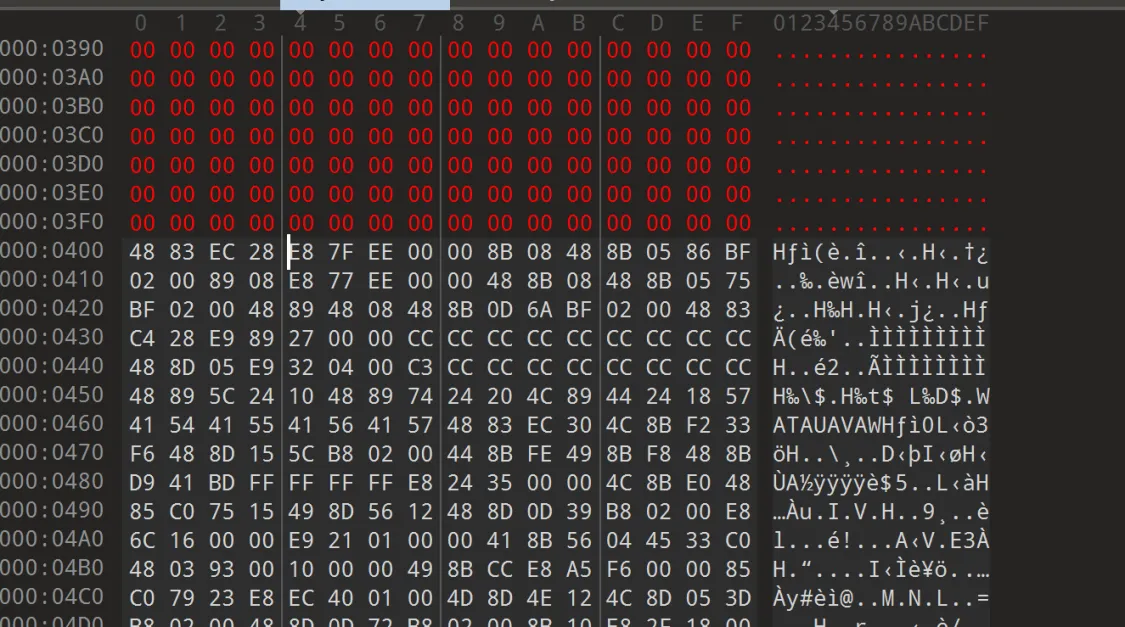

2.节

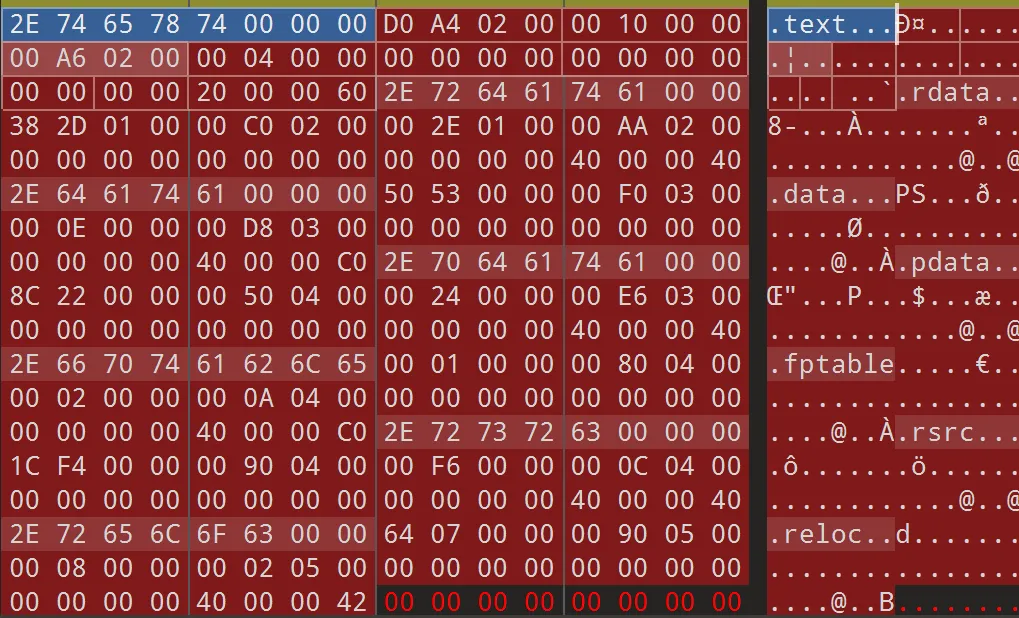

PE节表位于PE头的下面，PE节表中记录了各个节表的起始位置、大小，以及在内存中偏移位置和属性

节名占8个字节



具体地址等于偏移地址+基础地址

目前就记这么多
