ESP8266与Arduino串口通信

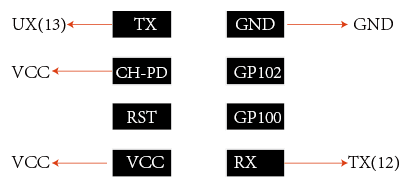

1.接线如下接线:

CH340 ESP8266     Arduino DataPin
TXD -> URXD 　　　　13
RXD -> UTXD　　　　12
3.3V -> VCC　　　　  3.3V
3.3V -> CH_PD　　　 3.3V
GND -> GND　　　　 GND





2.编写代码

#include <SoftwareSerial.h>

SoftwareSerial mySerial(13, 12); // RX, TX

void setup() {
  Serial.begin(115200);
  Serial.println("Hello,serial!");

  // set the data rate for the SoftwareSerial port
  mySerial.begin(115200);
  mySerial.println("AT");
}

void loop() { // run over and over
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
  if (Serial.available()) {
    mySerial.write(Serial.read());
  }
}
将其中的结束符调为NL和CR 波特率调为115200
发送AT时会收到回复OK
