RISC-V IDE MRS2使用笔记（三）：编译后函数调用分析

今天分享一个MRS2的实用功能：编译后函数调用分析。该功能不同于常见的大纲(Outline)功能，支持从多个维度显示工程内的函数调用关系：

工程维度：将工程内的所有源文件中的函数调用关系串联起来，形成完整的调用图。

文件维度：显示选中文件与其他文件中函数的调用关系

函数维度：以箭头的方式展示函数间的互相调用关系，悬浮显示函数具体信息

此功能适合用于在项目初期快速熟悉工程的大致结构，也适合于开发过程中分析工程整体代码关系，提高代码质量。

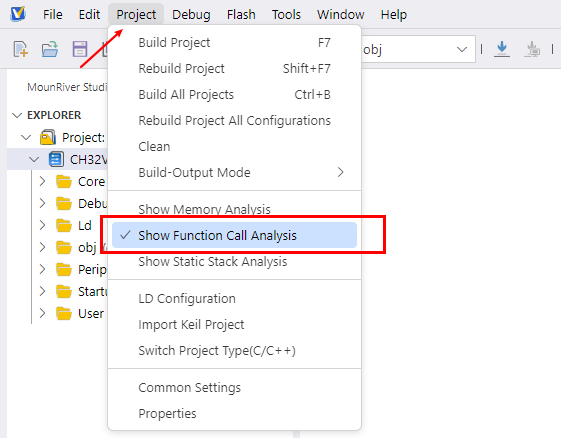

使用方法：在点击菜单栏上的Project按钮，勾选下方的“Show Funcion Call Analysis”（显示函数调用分析）选项

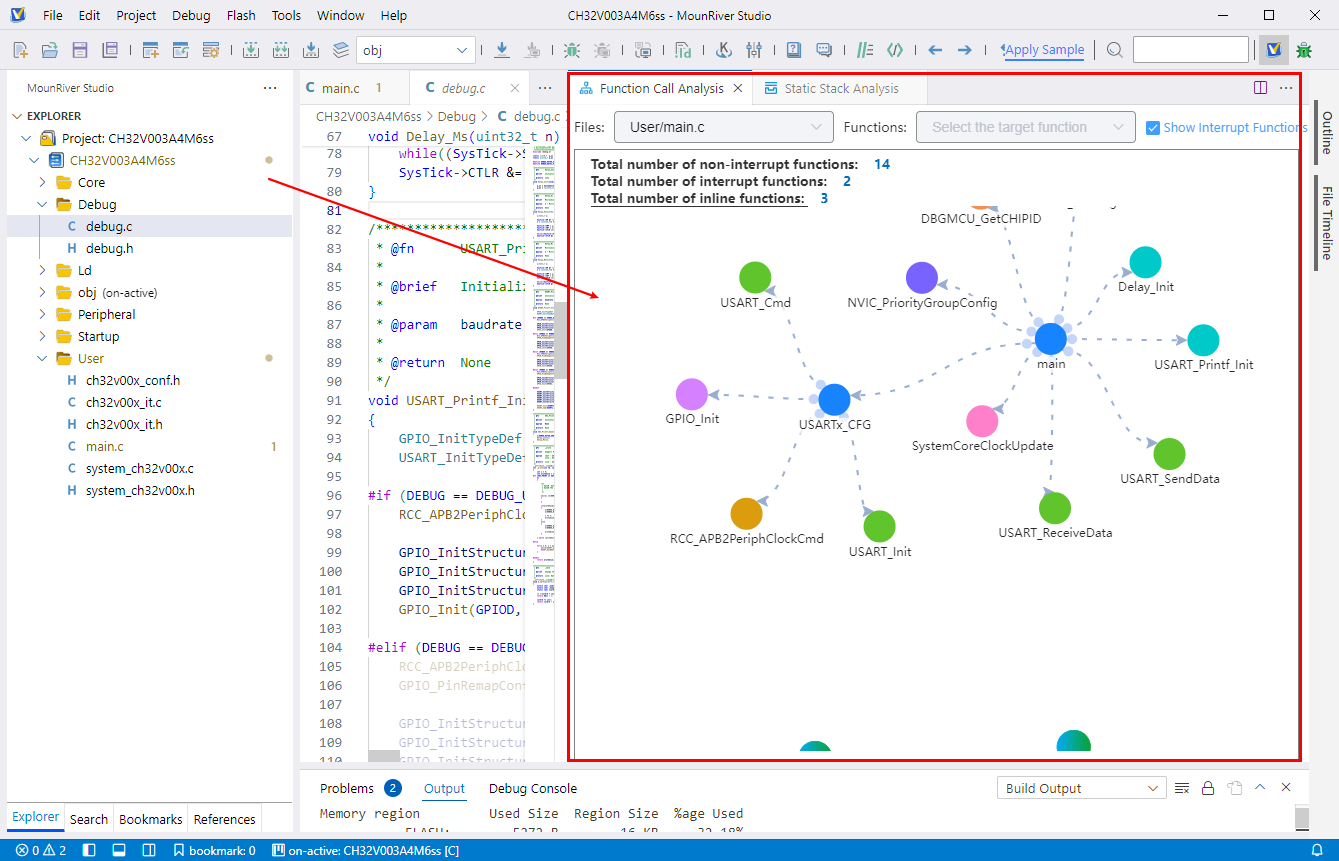

之后执行重新编译工程，会在代码编辑区右方自动显示分析结果页面。





分析页面中控件基本功能如下：

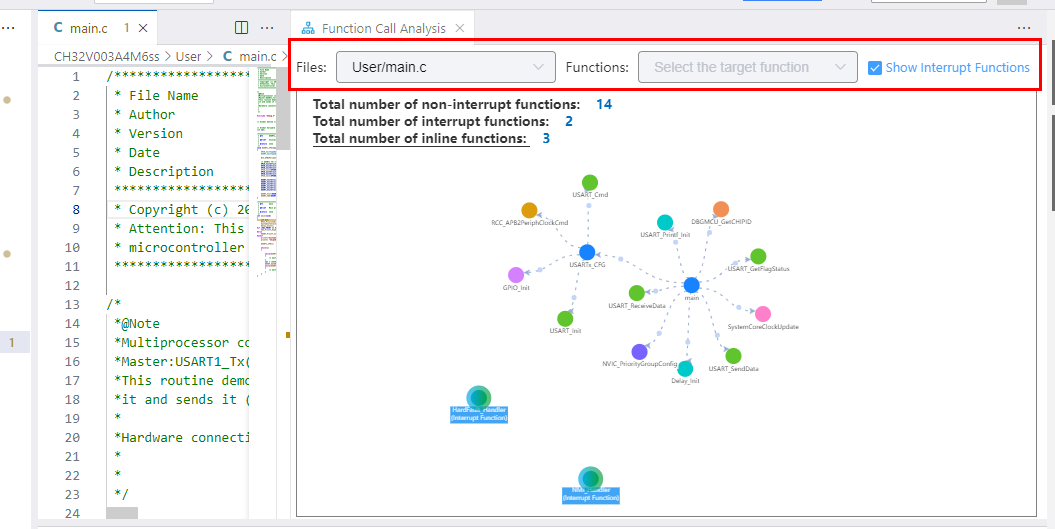

Files下拉框：选择文件，分析页面只显示目标文件中的函数调用关系，如果选择”All”选项，分析页面会显示整个工程内的函数调用关系

Functions下拉框：选择文件中的函数，分析页面会聚焦于选中的目标函数

Show Interrupt Functions复选框：分析页面中是否显示工程中的中断函数





同时该页面也自动显示函数统计信息如下：

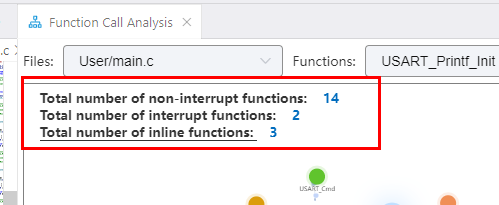

Total number of non-interrupt functions：当前分析页面中的非中断函数数量

Total number of interrupt functions：当前工程中的中断函数数量

Total number of inline functions：当前工程中的内联函数数量

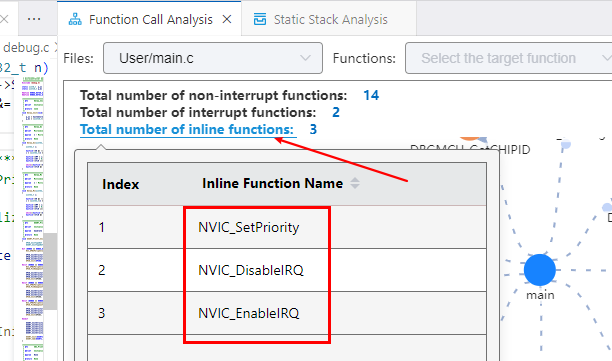

此外点击Total number of inline functions链接可以显示所有的内联函数

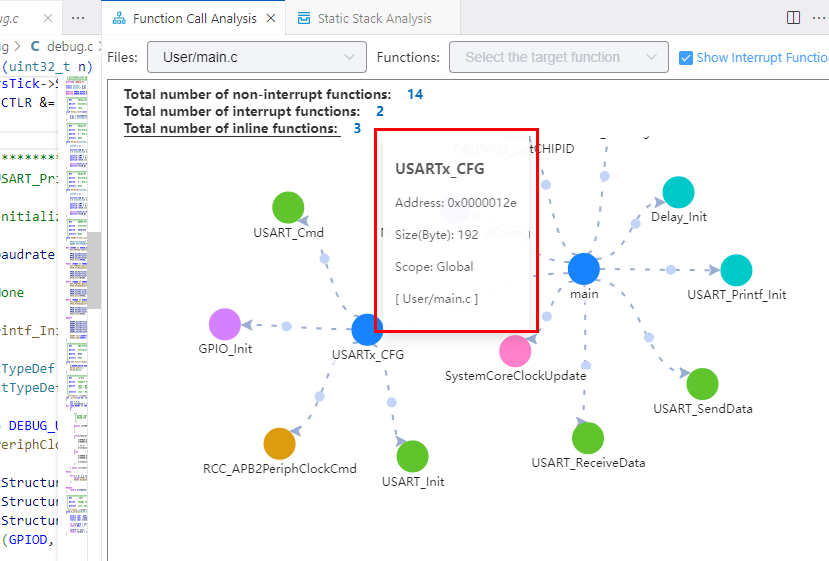

分析页面支持拖动放大和缩小，鼠标悬浮在函数节点处悬浮提示该函数的基本信息，包括文件位置、函数地址、函数大小等，点击函数节点可自动跳转到对应的源码处，方便迅速定位函数位置。
