Perfetto基本使用 - 分析手机中CPU的状况

通过之前的分享 性能分析工具 之 Perfetto基本使用 文章，了解了基本的使用方法，今天就进入正题，着手分析性能中最重要的部分 - CPU。

但是有人说了可以使用top命令来查看，top命令也是可以的，但是它会以固定频率刷新，不能像Perfetto记录很细节，以及使用SQL语句统计。 Perfetto中可以看到每个时刻以及进程的CPU 使用情况，通过分析CPU用量情况，可以有效了解该时刻的性能状态。

接下来，我会将top命令和perfetto两个方式查看CPU介绍一下。

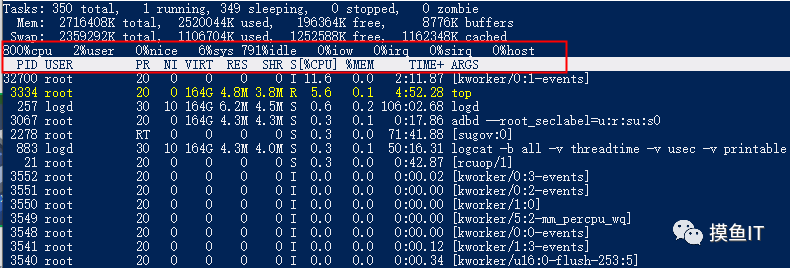

top命令

以固定频率刷新显示系统中各个进程的资源占用情况。

讲几个重要的参数：

800%cpu就是表示8个核；

idle就是当前的空闲期，当启动一个新的进程时，idle就会减少，对应就是该进程使用的usage情况。

Perfetto分析CPU

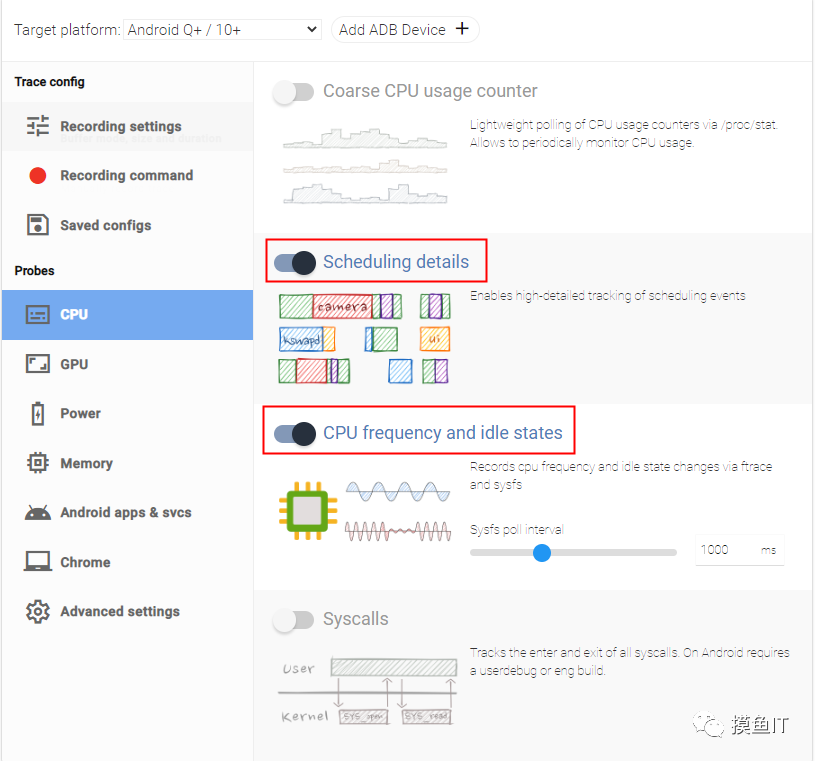

在perfetto中需要配置CPU的设置，在Record new trace -> CPU ->Scheduling details，也可以将第一项“Coarse CPU usage counter”打开。

分析CPU情况，我们也需要有一种“控制变量法”的思想，将其他干扰因素保持不变，因为相同的代码在不同的频率下执行时间也是不一样的，因此需要定频定核之后再分析CPU状况。



CPU使用状况

可以同时圈住所需的部分的CPU和slice，就可以显示出该区域的状态。

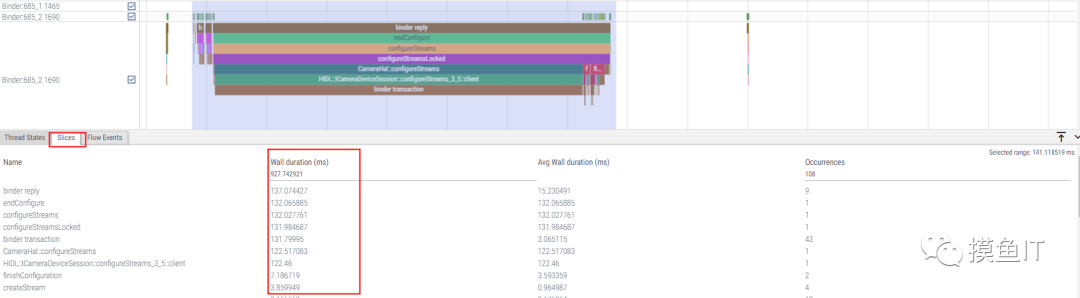

在下方的Slices中可以看到圈住区域的trace，Wall duration就是CPU 的时间，这个是按降序排列，最前面是该区域耗时最多的线程。

在Thread States中，可以看到CPU状态，一般分为三种：

runnable是等待分配CPU，表示CPU繁忙；

running是已经分配到CPU，实际执行的时间；

sleeping是等待其他执行，通过状态这个可以看到CPU 的调度情况。

这样可以查看每个进程占用CPU的情况，如果runnable的状态过多，就表示CPU有问题，导致繁忙处理不过来。

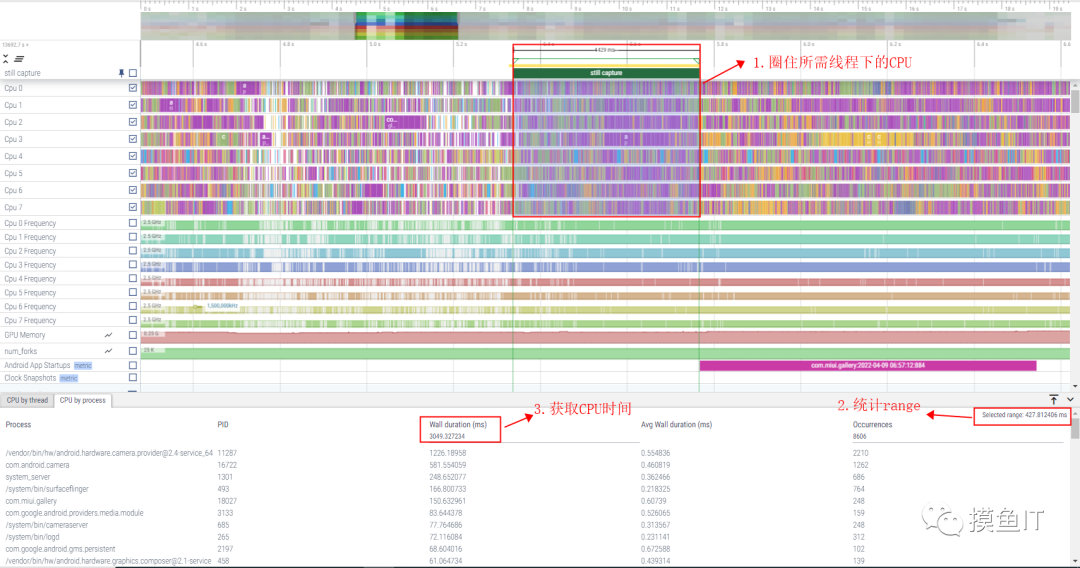

查看某个线程下的CPU的状况，在所需线程中圈住CPU的位置就可以计算CPU使用情况。

Wall duration / Selected range = CPU 使用情况
如图中 3049.32 / 427.81 =‬ 712.77%

712.77% 表示8个核中使用了7.13个核，基本所有的核都在使用，空闲状态很少，idle值很小。这个线程占用CPU 很高。



CPU使用频率

如果查看CPU的频率需要打开“CPU frequency and idle states”选项。

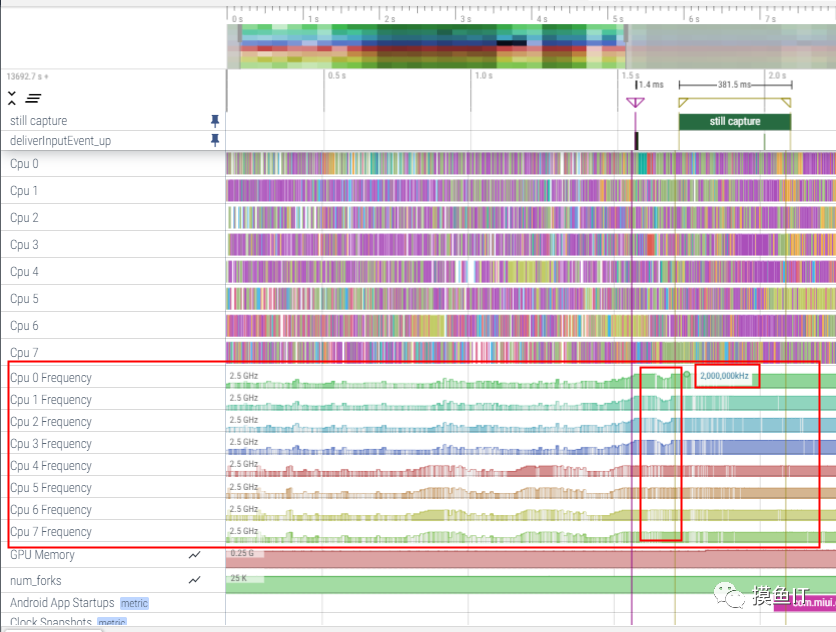

以still capture线程期间的频率进行分析。

在开始点击deliverInputEvent期间，CPU频率比较低，因为负载较低，不需要最高频调度。

但是在still capture时，CPU 0-3大核已经拉满，跑到2Ghz，4-7小核也是拉满1.5Ghz，证明此时是CPU全力在调度still capture这一线程，如果拍照的性能还是无法满足，需要细分检查调度问题或者期间某些耗时的操作，再进行细分。

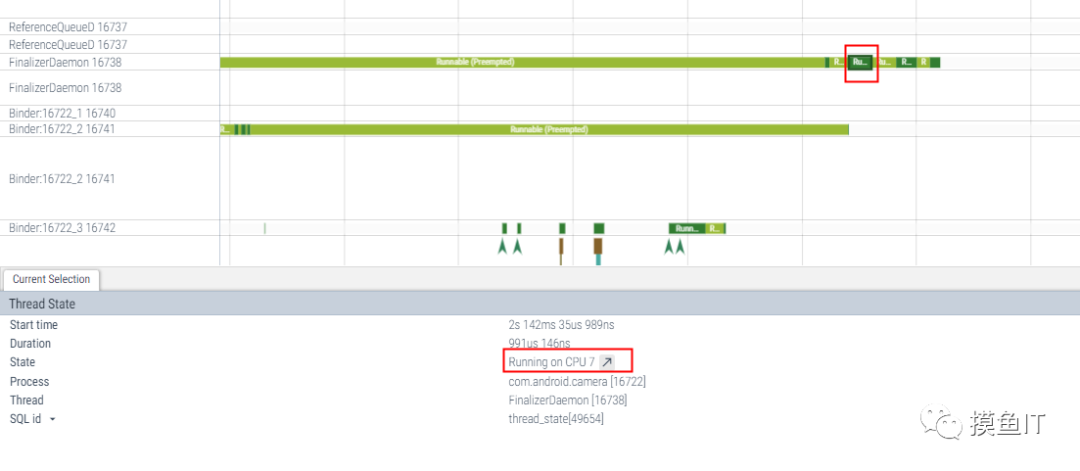

也可以点击running状态显示相应的slice，通过跳转就可以看到running之前的时候在做什么，可以方便分析问题。

以上就是top命令和trace在perfetto中分析CPU 的情况，本文只是简单的入门分析，更加深入的分析方法还是在实际工作中使用反馈出来。
